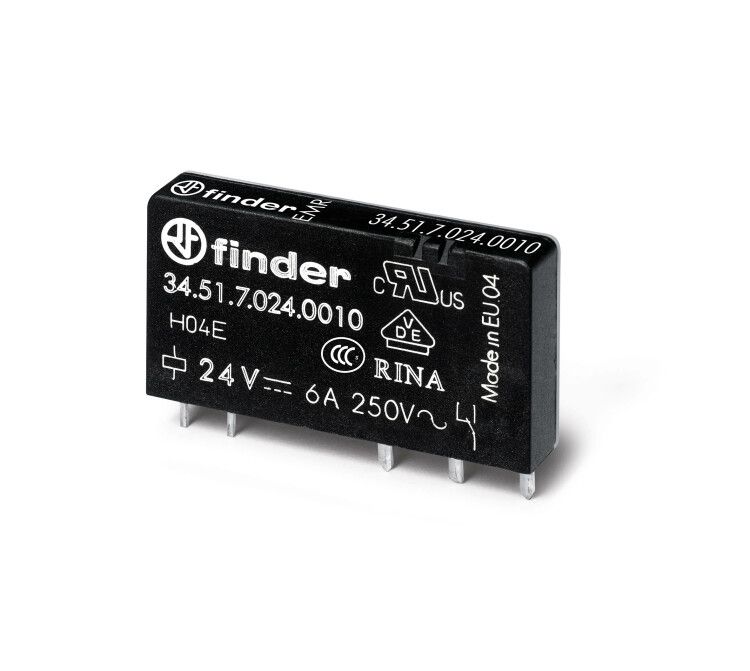

Ультратонкое электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgNi+Au | 345170245010 Finder 34.51.7.024.5010

Электромеханическое реле Finder 34.51.7.024.5010 - компактное устройство для коммутации слаботочных цепей на печатной плате. Подходит для автоматизации, контроллеров и измерительных систем, где важна надежность и малые габариты.

Назначение и область применения

Реле Finder 34.51.7.024.5010 используется как промежуточное устройство для управления нагрузками до 6 А при напряжении 24 В постоянного тока. Применяется в устройствах с ограниченным пространством: промышленных контроллерах, медицинском оборудовании, системах сбора данных, бытовых автоматах и автономных модулях. Благодаря ультратонкой конструкции, его легко интегрировать в плотно укомплектованные печатные платы.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 6 А
• Тип контакта: одиночный переключающий (1CO)
• Количество нормально замкнутых контактов: 0
• Тип управления: моностабильное (обычное включение/выключение)
• Материал контактов: серебро-никель с золотым покрытием (AgNi+Au) - повышает долговечность при слабых токах и защищает от окисления
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C и относительной влажности до 95%
• Подключение: штепсельное (разъемное), совместимо с базами серии 82
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Корпус: пластиковый, самозагасящий

Совместимость и монтаж

Реле Finder 34.51.7.024.5010 предназначено исключительно для монтажа на печатную плату. Для установки требуется использовать соответствующую паяльную базу - рекомендованы основания серии 82 (например, 82.11.8.024.5010). Диаметр выводов стандартизирован под типичные технологии SMT и THT. Перед пайкой проверьте соответствие шага выводов и размеров отверстий на плате. Не допускается механическая фиксация клеями или болтами - только через паяные соединения.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регулируют безопасность коммутационных устройств. Сертифицировано для работы в условиях промышленной автоматизации и контрольных систем. Контакты рассчитаны на длительную работу без дугового износа благодаря золотому покрытию.

Преимущества

• Высокая чувствительность катушки - требует минимального тока возбуждения (~10–15 мА), что снижает нагрузку на микроконтроллеры
• Золотое покрытие контактов обеспечивает стабильную проводимость даже при малых токах (до 10 мА), идеально для сигналов управления
• Ультратонкий форм-фактор позволяет экономить место на плате - высота менее 15 мм
• Штепсельное подключение ускоряет замену без пайки при обслуживании
• Пластиковый корпус не содержит свинца и соответствует RoHS

Ограничения применения

• Не предназначен для работы во влажной среде или под открытым небом - IP20 не защищает от брызг и пыли
• Не применяется для коммутации переменного тока - только постоянный ток (DC)
• Не рекомендуется для частых включений (>1000 циклов/час) при максимальном токе - срок службы снижается
• Имеет механические элементы - не подходит для сред с сильными вибрациями без дополнительной демпферизации
• Не следует использовать в цепях с реактивной нагрузкой выше 100 мГн без гашения переходных процессов

Примеры использования

• Переключение датчиков в системах сбора данных
• Управление реле меньшей мощности в многоступенчатых схемах
• Контроль нагревательных элементов в термостатах
• Автоматизация тестирования оборудования с помощью PLC
• Цифровые интерфейсы с оптопарами и микроконтроллерами

Практические советы

• При проектировании платы учтите, что рабочее напряжение катушки - 24 В DC; используйте стабилизированный источник питания, чтобы избежать скачков
• Для защиты катушки от импульсов напряжения при выключении добавьте антидиод (flyback diode) параллельно катушке
• При использовании в цепях с малыми токами (<100 мА) золотое покрытие предотвращает “пригар” контактов - это главное преимущество перед обычными AgNi
• Проверяйте совместимость с базой 82 перед заказом - неверный тип основания сделает реле непригодным
• Не перегревайте при пайке - время пайки не более 5 секунд при температуре ≤260 C
