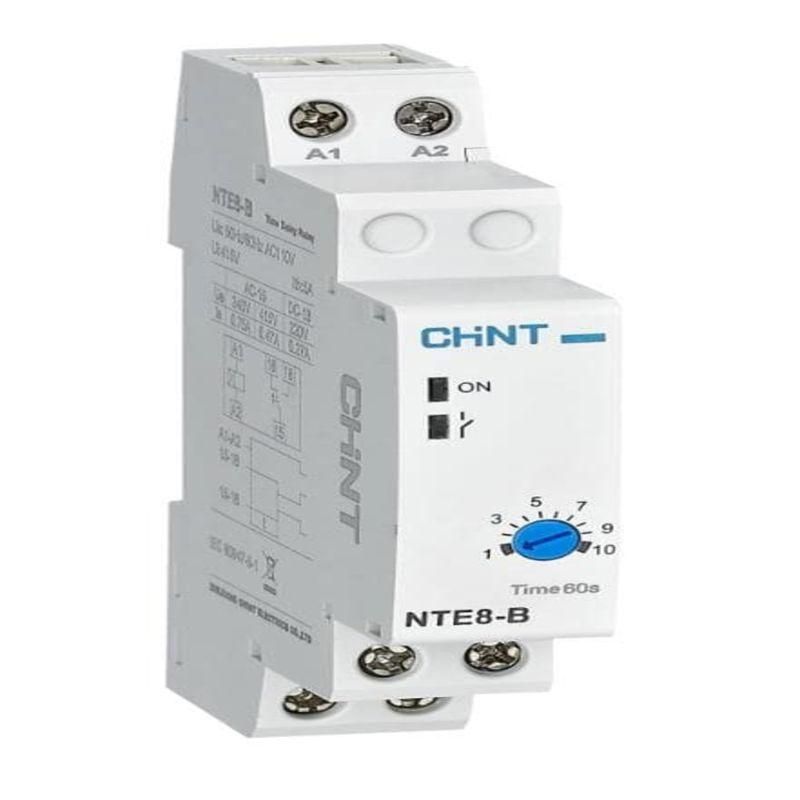

Реле времени NTE8-120В (задержка включения) 12-120с, 1НО, AC230В (R) | 258459 CHINT

Реле времени CHINT NTE8 с диапазоном 12–120 секунд предназначено для точного включения нагрузки с задержкой в системах автоматизации - от освещения до оборудования на промышленных линиях. Устройство работает от сети 230 В и устанавливается на DIN-рейку.

Назначение и область применения

Реле времени CHINT NTE8 используется там, где требуется включение устройства через определённый интервал после подачи питания. Например: запуск вентилятора спустя 30 секунд после включения системы, включение подсветки через 15 секунд после включения основного света, плавный старт насосов или компрессоров. Подходит для промышленной автоматизации, систем отопления, кондиционирования и бытовых решений.

Технические характеристики

• Диапазон выдержки времени: 12–120 секунд (выбирается регулировкой)
• Номинальное напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Тип контакта: 1 нормально разомкнутый (НО, тип А)
• Потребляемая мощность: ≤1 ВА
• Монтаж: на DIN-рейку 35 мм (ширина корпуса 18 мм)
• Степень защиты: IP20 (защита от прикосновения и ограниченная защита от пыли)
• Точность установки времени: +-1%
• Категория применения контактов: AC-15 (переменный ток, индуктивная нагрузка)
• Электрическая износостойкость: 100 циклов включения/отключения
• Механическая износостойкость: 1000 циклов

Совместимость и монтаж

Реле времени CHINT NTE8 устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются зажимы на передней панели: два для питания (L/N), два для нагрузки (NO и COM). Напряжение питания - исключительно 230 В AC. Устройство совместимо с другими элементами серии NTE8, что позволяет собирать модульные решения. Не требует внешнего источника питания - питание берётся прямо из сети.

Безопасность и стандарты

Реле соответствует категории применения AC-15, что гарантирует надёжное коммутирование индуктивных нагрузок (например, катушек реле, двигателей малой мощности). Степень защиты IP20 обеспечивает безопасность при использовании внутри щитов. Температурный режим работы рассчитан на стандартные условия промышленных помещений. Не предназначен для установки вне закрытых шкафов.

Преимущества

• Высокая точность задержки (+-1%) - важна для последовательных операций
• Минимальное энергопотребление (≤1 ВА) снижает нагрузку на источник питания
• Компактный размер (18 мм) экономит место в распределительном щите
• Поддержка дистанционного управления - можно использовать в составе сложных систем автоматики
• Один контакт - простота схемы, легко заменить аналогичные модели

Ограничения применения

• Не работает от постоянного тока - только 230 В AC
• Запрещена установка во влажных, пыльных или открытых помещениях - степень защиты IP20 недостаточна
• Максимальный ток нагрузки - 5 А; не подходит для мощных нагревателей или крупных двигателей
• Чувствителен к скачкам напряжения выше 1,1×U_n; рекомендуется использование фильтров или стабилизаторов в нестабильных сетях
• Срок службы контактов ограничен - 100 циклов, поэтому не подходит для частого включения/отключения (например, в системах с импульсным управлением)

Примеры использования

• Освещение в коридоре: включается через 20 секунд после срабатывания датчика движения
• Вентиляция в кухне: включается через 30 секунд после старта вытяжки
• Конвейер: двигатель запускается с паузой после активации кнопки старта
• Обогреватель: включается через 1 минуту после включения термостата, чтобы избежать холодного пуска

Практические советы

• При выборе убедитесь, что ваша нагрузка не превышает 5 А и является индуктивной или активной - не используйте для светодиодных лент с драйверами без проверки
• При монтаже в щиту оставьте свободное пространство вокруг реле для теплоотвода - даже при низком потреблении возможен нагрев при длительной работе
• Настройка времени осуществляется поворотом регулятора на лицевой панели - не затягивайте слишком сильно, чтобы не повредить механизм
• Если нужна задержка больше 120 секунд - выбирайте другую версию серии NTE8 (например, 48–480 с)
• Для систем с высокими требованиями к надёжности - параллельно установите предохранитель на 6 А
