Кабельный ввод металлический PGM-11 (10-5 мм) | 07-8211 REXANT MEET

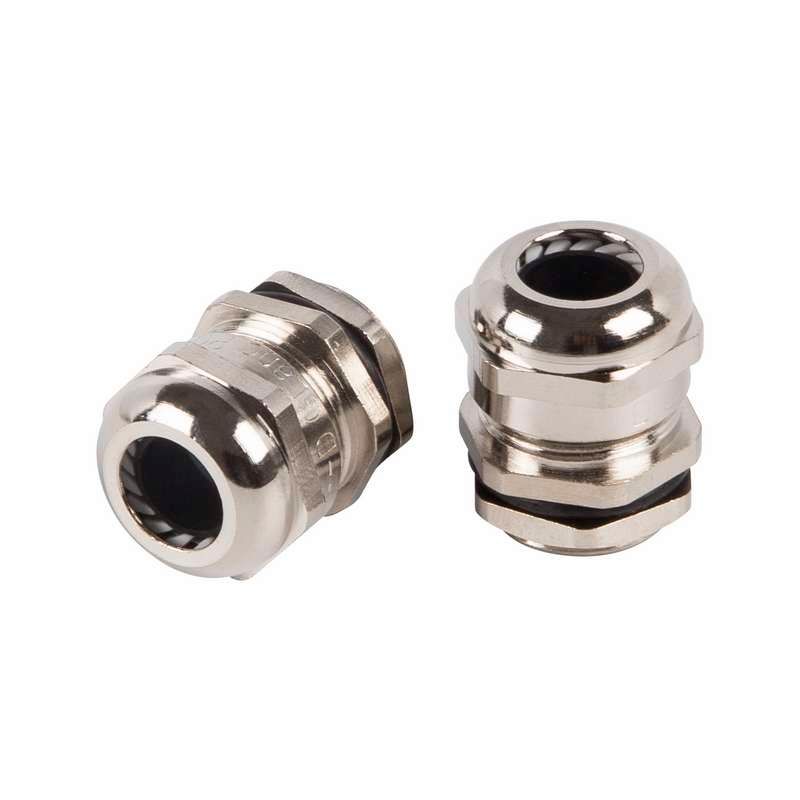

Кабельный ввод металлический PGM-11 (10-5 мм) SDS от Rexant обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя защиту IP68 даже в самых суровых условиях. Этот ввод применяется там, где важна долговечность, устойчивость к химическим воздействиям и механическая прочность.

Назначение и область применения

Кабельный ввод металлический PGM-11 (10-5 мм) SDS используется для фиксации и герметизации кабелей при проходе через стенки корпусов - например, в распределительных щитах, пультах управления, промышленном оборудовании, наружных установках. Подходит для условий с высокой влажностью, запылённостью, агрессивными средами: подвалы, улицы, морские объекты, пищевые производства, зоны с мытьём водой или химическими средствами.

Технические характеристики

• Диапазон внешнего диаметра кабеля: 5–10 мм - позволяет использовать кабели с изоляцией в этом диаметре, включая силовые, сигнальные и управляющие
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Номинальная резьба: M18×1,5 - совместима со стандартными отверстиями в корпусах оборудования
• Длина резьбы: 8 мм - достаточна для плотной затяжки в тонких и толстых стенках
• Материал корпуса: латунь - высокая коррозионная стойкость и механическая прочность
• Покрытие: никелированное - усиливает защиту от окисления и улучшает внешний вид
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к маслам, жирам, спиртам, слабым кислотам и солёной воде
• Температурный диапазон: –40…+100 C - работает в холодных и нагреваемых средах
• Разъёмный сальник: да - позволяет менять кабель без демонтажа всего ввода
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Без галогенов - безопасен при горении, соответствует экологическим требованиям
• Форма: прямолинейный - не требует углового монтажа

Совместимость и монтаж

PGM-11 (10-5 мм) SDS монтируется в отверстие диаметром 18 мм с метрической резьбой M18×1,5. Для установки:

• Заведите кабель через внутреннее отверстие сальника
• Наденьте гайку и уплотнительное кольцо на кабель
• Вставьте сборку в отверстие корпуса
• Закрутите гайку рукой, затем доверните ключом - усилие не требуется, так как резьба самоблокирующая

Обратите внимание: посадочный диаметр отверстия должен точно соответствовать резьбе M18. Нет необходимости в сверлении - ввод рассчитан на уже подготовленные отверстия. Кабель должен иметь внешний диаметр в пределах 5–10 мм; слишком тонкий или толстый кабель снижает герметичность.

Безопасность и стандарты

Кабельный ввод PGM-11 (10-5 мм) SDS соответствует требованиям к герметичности IP68 и не содержит галогенов, что делает его безопасным для использования в закрытых помещениях с риском возгорания. Материалы сертифицированы на устойчивость к агрессивным средам, включая солёную воду и органические растворители.

Преимущества

• Герметичность IP68 - выше стандарта IP67, подходит для постоянного контакта с водой
• Разъёмная конструкция - замена кабеля без снятия ввода с корпуса
• Никелированная латунь - устойчивость к коррозии, особенно в морской среде
• Уплотнение из неопрена - сохраняет эластичность при температурах от –40 C до +100 C
• Самоблокирующая гайка - не раскручивается от вибраций
• Экологически безопасен - без галогенов, не выделяет токсичных веществ при перегреве

Ограничения применения

• Не предназначен для кабелей с внешним диаметром менее 5 мм или более 10 мм - возможна утечка или недостаточная фиксация
• Не рекомендован для кабелей с жёсткой бронёй или крупными металлическими оплетками - они могут повредить уплотнительное кольцо
• Не следует применять в средах с сильными концентрированными кислотами, щелочами или ароматическими углеводородами - неопрен может набухнуть
• Нет возможности регулировки угла входа - только прямолинейный монтаж

Примеры использования

• Подключение датчиков в наружных камерах видеонаблюдения
• Ввод питания в промышленные контроллеры на рыбоперерабатывающих заводах
• Фиксация кабелей в системах автоматизации на морских платформах
• Проход кабелей в шкафах управления насосных станций
• Монтаж в цехах с частой мойкой оборудования (пищевая, фармацевтическая промышленность)

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен быть в пределе 5–10 мм, включая изоляцию
• Если кабель слишком мягкий, используйте втулку-уплотнитель внутри, чтобы не деформировать уплотнительное кольцо
• Не перетягивайте гайку - достаточно усилия, чтобы уплотнитель равномерно сжался
• При использовании в агрессивных средах периодически осматривайте уплотнение на предмет трещин или потери эластичности
• Артикулы 07-8211 и etm07-8211 - это один и тот же продукт от Rexant; различия только в формате номера
• PGM-11 (10-5 мм) SDS - это не универсальный ввод; для других диаметров выбирайте другие модели серии PGM
