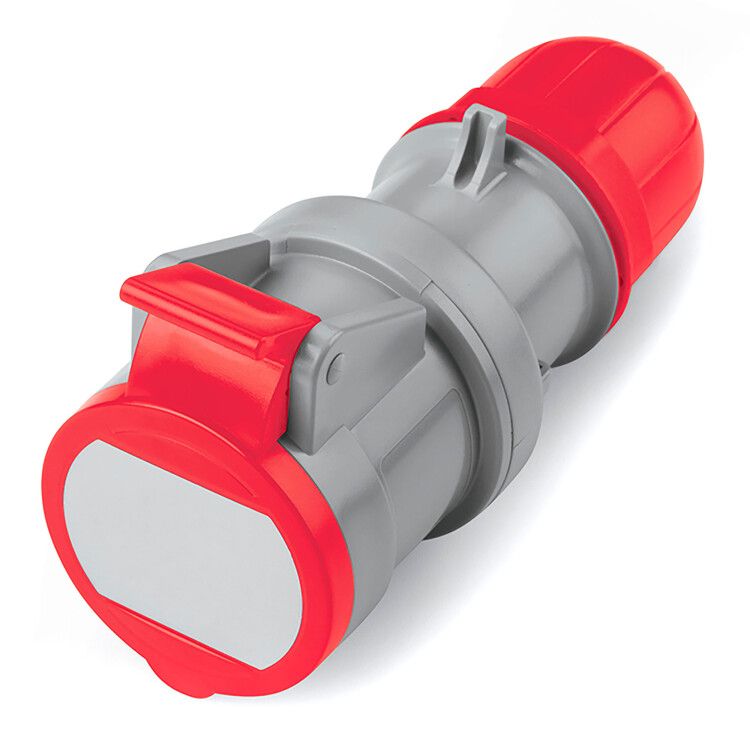

Розетка кабельная 16A 3P+E+N IP44 переносная 400V - DIS3131647 ДКС

Розетка кабельная 16A 3P+E+N 400V IP44 от бренда DKC (ДКС), артикул dis3131647, предназначена для надежного подключения мобильного оборудования через кабель. Отличается прочным пластиковым корпусом, защищённым от пыли и брызг воды, и рассчитана на работу в условиях производства.

Назначение и область применения

Эта розетка применяется там, где требуется частое подключение и отключение электрооборудования - например, на станках, конвейерах, сварочных аппаратах, осветительных установках и других устройствах с питанием 400 В. Она обеспечивает безопасное разъёмное соединение между кабелем и оборудованием, исключая необходимость постоянной проводки. Подходит для временных и переставляемых систем, особенно в цехах, на открытых площадках и в местах с повышенной влажностью.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева
• Номинальное напряжение: 400 В - совместима с трёхфазными сетями 380–400 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N) и заземление (PE)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Сечение кабеля: 1,5–2,5 мм2 - подходят медные жилы указанного сечения
• Тип подключения: винтовые клеммы - удобны для многократного демонтажа и надёжны при вибрациях
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу, соответствует стандарту IEC 60309
• Материал корпуса: термостойкий пластик - устойчив к УФ-излучению, не хрупнет на холоде
• Ударопрочность: класс 5 - выдерживает механические воздействия в промышленной среде
• Минимальный радиус изгиба кабеля: 5×диаметр - чтобы не повредить жилы при монтаже
• Частота: 50/60 Гц - работает в любых европейских и российских сетях
• Цвет: красный - стандартный цвет для трёхфазных разъёмов, легко отличим от однофазных

Совместимость и монтаж

Розетка 16A 3P+E+N 400V IP44 совместима с штепсельными вилками стандарта CEE 16 A, 400 V, 5-pin. Для монтажа используется наружное крепление - её можно закрепить на стене, щите или раме с помощью болтов или кронштейна. Кабельный ввод выполнен с уплотнительной гайкой - после протяжки она герметично фиксирует кабель и предотвращает его выдергивание. Перед подключением проверьте соответствие сечения жилы (не более 2,5 мм2) и плотность затяжки винтов - слабый контакт вызывает нагрев.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями IEC 60309 и EN 60309. Материал корпуса выдерживает температуру до +960 C при тестировании на горение (GWFI), что снижает риск распространения пламени. Цветовое исполнение (красный) соответствует нормам безопасности для трёхфазных цепей. Наличие заземляющего контакта в нижнем положении гарантирует правильную коммутацию и исключает случайное подключение к однофазной сети.

Преимущества

• Высокая степень защиты IP44 позволяет использовать розетку во влажных и запылённых помещениях
• Пластиковый корпус устойчив к УФ-излучению - не желтеет и не теряет прочность на солнце
• Винтовые клеммы обеспечивают долговечный контакт даже при вибрациях
• Конструкция с уплотнительной гайкой исключает проскальзывание кабеля
• Ярко-красный цвет уменьшает вероятность ошибочного подключения к бытовым розеткам

Ограничения применения

• Не предназначен для внутренней установки - требует наружного крепления
• Запрещено применять с кабелями сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не следует использовать в условиях постоянного погружения в воду - IP44 не обеспечивает герметичность при погружении
• Не рекомендуется для подключения устройств с импульсными нагрузками выше 16 А - возможны ложные срабатывания защиты

Примеры использования

• Подключение сварочного аппарата на строительной площадке
• Перемещаемый конвейер в пищевом цехе
• Освещение на объектах с временными работами
• Электроинструменты (дрели, шлифмашины) на заводах с трёхфазным питанием
• Генераторы и компрессоры, используемые вне помещений

Практические советы

• При монтаже всегда используйте кабель с медными жилами - алюминий не допускается
• Проверяйте момент затяжки винтов: слишком слабо - контакт греться, слишком сильно - резьба порвётся
• Выбирайте кабель с минимальным радиусом изгиба ≥5×его диаметр - так сохранится целостность изоляции
• При использовании в зимних условиях убедитесь, что кабель не стал хрупким - некоторые типы изоляции теряют эластичность ниже –25 C
• Розетка DKC Quadro dis3131647 совместима с другими изделиями серии Quadro - можно собирать модульные системы
