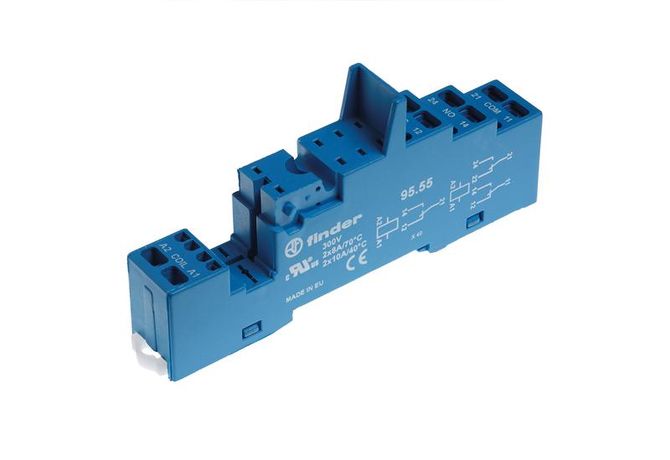

Розетка с безвинтовыми клеммами (пружинный зажим) для реле 40.51, 40.52, 40.61, 40.62, применяются модули 99.80, в комплекте пластиковая клипса 095.91.3, версия: синий цвет - 95.55.3SPA FINDER 95553SPA

Розетка с безвинтовыми клеммами для реле Finder 95.55.3spa обеспечивает быстрое и надёжное подключение проводов к реле серий 40.51, 40.52, 40.61, 40.62, 44.52, 44.62 и модулям 99.80. Устройство фиксируется на DIN-рейке и совместимо с пластиковой клипсой 095.91.3, что упрощает замену и обслуживание.

Назначение и область применения

Розетка 95.55.3spa предназначена для установки коммутационных устройств — реле и модулей — с контактной группой 8-pole. Она позволяет легко менять реле без перепайки или перебора проводов. Подходит для автоматических систем управления, промышленного оборудования, щитов автоматики, систем освещения и HVAC. Особенно удобна там, где требуется частая замена реле или компактная сборка.

Технические характеристики

• Количество контактов: 8
• Напряжение: 220–250 В переменного тока
• Номинальный ток: 10 А
• Тип подключения: пружинный зажим (безвинтовой) — зачистка провода 0,2–2,5 мм²
• Монтаж: на DIN-рейку 35 мм
• Модульное исполнение: да (1 модуль = 17,5 мм ширины)
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: самозатухающий термопластик
• Рабочая температура: от –40 °C до +70 °C
• Цвет: синий
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата с возможностью работы в помещениях с повышенной влажностью
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7
• Возможность расширения: да — можно соединить несколько розеток в цепочку

Совместимость и монтаж

Розетка 95.55.3spa совместима исключительно с реле и модулями следующих серий: 40.51, 40.52, 40.61, 40.62, 44.52, 44.62, 99.80. Для фиксации используется стандартная пластиковая клипса 095.91.3 — она предотвращает случайное выскальзывание реле из гнезда. Монтаж выполняется на DIN-рейку 35 мм: просто защёлкивается до характерного щелчка. Подключение проводов — без инструментов: зажим открывается кнопкой, провод вставляется до упора, кнопка отпускается — контакт надёжно фиксируется.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1/2/7, которые гарантируют надёжную изоляцию, механическую прочность и безопасность при работе с напряжением до 250 В. Класс защиты IP20 исключает доступ к токоведущим частям пальцами, но не предназначен для открытых площадок или влажных сред. Применение вне помещений или в условиях высокой запылённости требует дополнительной защиты (например, герметичного бокса).

Преимущества

• Быстрая замена реле — не нужно откручивать клеммы, достаточно вытащить старый модуль и вставить новый
• Отсутствие винтов снижает риск повреждения проводов и ошибок при подключении
• Пружинный зажим обеспечивает стабильный контакт даже при вибрациях
• Синий цвет корпуса улучшает визуальное различение в сложных щитах
• Поддержка расширения — можно собирать блоки из нескольких розеток для увеличения числа каналов

Ограничения применения

• Не применяется в условиях воздействия воды, паров, масел или агрессивных химикатов — IP20 не обеспечивает защиту от внешней среды
• Запрещено использовать с реле других серий — несовместимые контакты могут повредить розетку или вызвать нагрев
• Не рекомендуется для токов выше 10 А — превышение нагрузки приведёт к перегреву и выходу из строя
• Не подходит для многожильных проводов с опрессовкой без наконечника — зажим рассчитан на одножильные или многожильные провода с жесткой основой

Примеры использования

• Автоматические линии производства — замена реле при смене режима работы без остановки всей системы
• Щиты управления кондиционированием — компактная сборка с возможностью быстрой диагностики
• Системы освещения в торговых центрах — частая замена реле времени или датчиков
• Оборудование для пищевой промышленности — внутри закрытых щитов с контролируемой средой

Практические советы

• Перед подключением зачищайте провода точно на 8–10 мм — меньше не зафиксируется, больше может выпасть
• Используйте только одножильные медные провода или многожильные с наконечниками типа “пальцы” — без них контакт будет нестабильным
• Проверьте соответствие реле и розетки по номеру модели — даже незначительное отличие (например, 40.51 vs 40.53) может сделать монтаж невозможным
• При сборке нескольких розеток в ряд — используйте клипсы 095.91.3 на каждом элементе, чтобы избежать люфта
• Не затягивайте провода силой — пружинный механизм работает без усилий; если не защёлкивается — проверьте глубину зачистки
