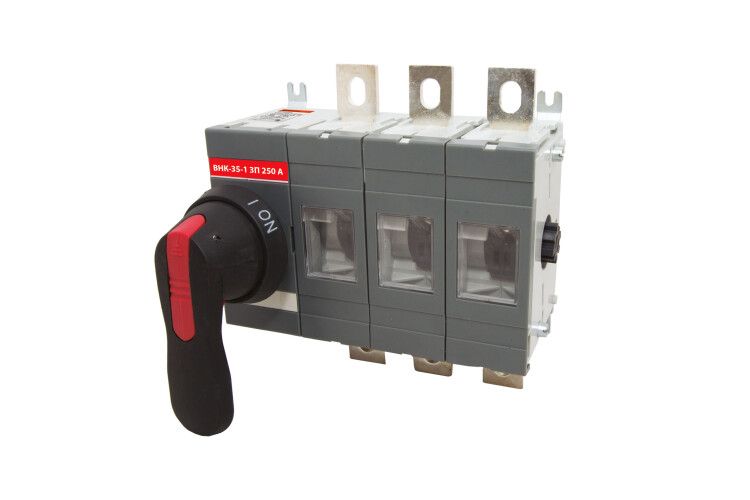

Рубильник ВНК-35-1 3П 250А с установленной фронтальной ручкой управления | SQ0744-0003 TDM

Высота корпуса:

100 мм

Ширина корпуса:

146 мм

Глубина корпуса:

70 мм

Степень защиты (NEMA):

1

Количество полюсов:

3

С осью-переходником:

Нет

Конструкция прибора:

Комплектное устройство в корпусе

Номин. раб. напряжение:

375...400 В

Тип изделия/компонента:

Выключатель-разъединитель нагрузки

Тип элемента управления:

Рукоятка поворот. короткая (узкий хват)

Реверсивный переключатель:

Нет

Моторный привод встроенный:

Нет

Цвет управляющего элемента:

Черный

Ширина в поперечном сечении:

0.01 мм

Моторный привод опционально:

Нет

Номин. напряжение изоляции Ui:

1000 В

Номин. продолжительный ток Iu:

250 А

Подходит для монтажа на шину:

Да

С блокировкой/запираемый (-ая):

Да

Коммутируемая мощность при 400 В:

100 кВт

С защитой от ошибочных действий:

Нет

Подходит для напольного монтажа:

Нет

Напряжение дополнит. расцепителя:

Нет

Макс. допустимое раб. напряжение Ue AC:

690 В

Степень защиты (IP), передняя сторона:

IP30

Подходит для промежуточного монтажа:

Да

Подходит для фронтал. монтажа в центре:

Да

Номинальный постоянный ток при AC-21, 400 В:

250 А

Номинальный постоянный ток при AC-23, 400 В:

250 А

Тип подключения силовой электрич. цепи:

Болтовое соединение

Номин. коммутируем. мощность при AC-3, 400 В:

0.01 кВт

Количество выключателей/переключателей:

1

Подходит для установки в распределит. щит:

Да

Пригоден в качестве главного выключателя:

Да

Условный номин. ток короткого замыкания Iq:

8 кА

Номин. кратковременно выдерживаемый ток Icw:

8 кА

Пригоден в качестве сервисного выключателя:

Нет

Количество вспомогат. переключающих контактов:

0.01

Подходит для фронтал. монтажа через 4 отверстия:

Нет

Номинальная мощность в рабочем режиме при AC-23, 400 В:

124 кВт

Подходит для монтажа на передней стенке, 4 отверстия:

Да

Пригоден в качестве устройства аварийной остановки:

Да

Пригоден в качестве предохранительного выключателя:

Да

Количество вспомогат. нормально замкнутых (НЗ) контактов:

0.01

Количество вспомогат. нормально разомкнутых (НО) контактов:

3
