Разъединитель амперметра SCB.6/CDGR сер. DKC ZSB220GR ДКС

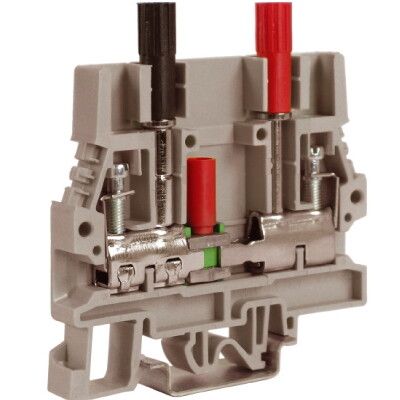

Зажим винтовой тестовый с разъединителем для амперметра 6 кв.мм серый SCB.6/CDGR, серия DKC — это компактный клеммный зажим с винтовым соединением и встроенным тестовым гнездом, предназначенный для безопасного подключения и контроля тока в силовых цепях. Продукт серии DKC совместим с DIN-рейкой, рассчитан на работу в промышленной автоматике и подходит для установки в щитах управления.

Назначение и область применения

Зажим SCB.6/CDGR используется для надёжного соединения проводников в цепях до 41 А и 800 В. Он позволяет одновременно выполнять два действия: фиксировать провода и подключить измерительный прибор (например, амперметр) без размыкания цепи. Подходит для промышленных систем: станков, конвейеров, распределительных щитов, систем автоматизации и энергоустановок, где требуется частый контроль тока.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 0,5–10 мм²
• Оптимальное сечение для гибких многопроволочных проводов: 0,5–6 мм²
• Ширина подключения: 8 мм
• Высота: 77 мм
• Количество клемм на уровне: 1
• Позиция подключения: боковая
• Рабочая температура: от –40 °C до +80 °C
• Материал корпуса: полиамид класса горючести V0 (самозагасающий)
• Способ монтажа: на DIN-рейку или G-рейку
• Цвет: серый

Совместимость и монтаж

Зажим SCB.6/CDGR устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной сборки требует установки торцевой пластины — она предотвращает случайное замыкание между соседними зажимами. Клемма имеет винтовое соединение: затягивается отверткой, обеспечивает плотный контакт даже при вибрациях. Разъединитель выполнен в виде слайдера — перемещается вдоль корпуса, позволяя отключить цепь без демонтажа проводов.

Безопасность и стандарты

Корпус изготовлен из самозагасающего полиамида класса V0 — материал не поддерживает горение и соответствует требованиям безопасности IEC 60947-7-1. Наличие изолированного тестового гнезда исключает риск поражения током при проверке тока. Устройство проектировалось для работы в условиях повышенной механической нагрузки и вибраций.

Преимущества

• Встроенное тестовое гнездо — возможность измерения тока без разрыва цепи, снижает время диагностики.
• Устойчивость к перепадам температур — работает в суровых условиях (от –40 °C до +80 °C).
• Гибкий диапазон сечений — подходит как для жестких, так и для тонкопроволочных гибких проводов.
• Слайдер-разъединитель — быстрое отключение цепи без инструментов.
• Стандартная ширина 8 мм — легко помещается в плотно укомплектованных щитах.

Ограничения применения

• Не предназначен для постоянного подключения кабелей сечением более 10 мм² — возможен перегрев и потеря контакта.
• Требует обязательной установки торцевой пластины; без неё повышается риск пробоя между соседними модулями.
• Не рекомендован для внешней установки без защиты от осадков — хотя IP-класс не указан, корпус не герметичен.
• Подходит только для однофазных и трёхфазных цепей переменного тока — не для постоянного тока выше 41 А.

Примеры использования

• Подключение амперметра в пульте управления насосной станцией — можно контролировать потребление без остановки оборудования.
• Соединение проводов в распределительном щите промышленного конвейера — надёжный контакт при вибрациях.
• Тестирование тока в цепях питания ЧПУ-станков — удобно использовать тестовые гнёзда для периодических замеров.

Практические советы

• При использовании гибких проводов сечением 0,5–6 мм² используйте наконечники — они предотвращают выскальзывание жил из-под винта.
• Перед установкой проверьте посадочный размер на рейке — зажим SCB.6/CDGR совместим только с типовой DIN-рейкой 35 мм.
• Обязательно устанавливайте торцевую пластину после каждого зажима — особенно в многоуровневых щитах.
• Не затягивайте винт слишком сильно — это может повредить внутреннюю часть клеммы и снизить срок службы.
• Для обслуживания: перед работой с устройством всегда отключайте питание, даже при наличии разъединителя — он не является аварийным рубильником.
