Секция вертикального угла 85x200 (RGBEV 820 FT) | 7076207 OBO Bettermann

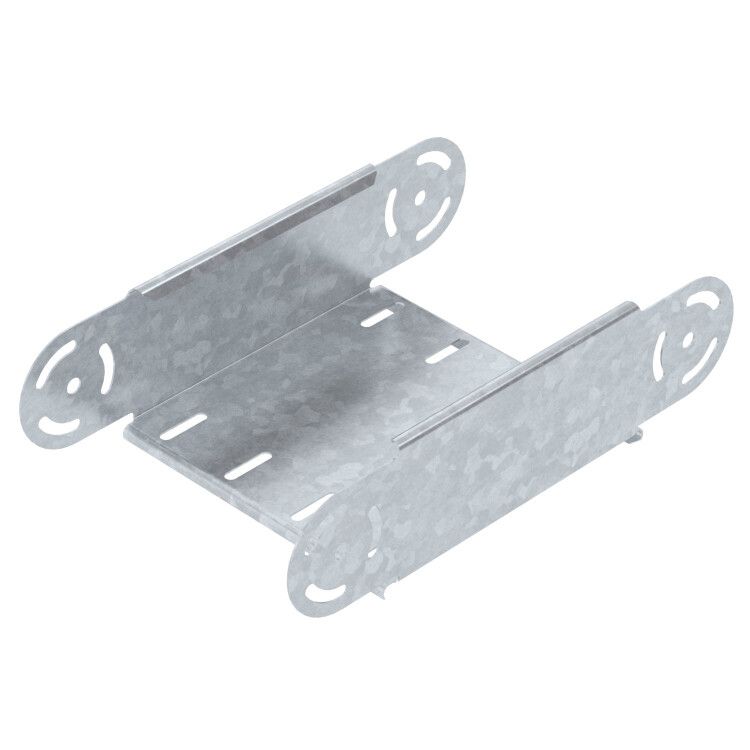

Секция вертикального угла 85x200 мм горячий цинк от OBO BETTERMANN - это жесткий поворотный элемент для сборки кабельных лотков с высотой боковой стенки 85 мм. Артикул RGBEV 820 FT обеспечивает надежное изменение направления трассы на 90 градусов, сохраняя целостность защиты кабелей. Применяется там, где требуется точная адаптация тракта под сложную планировку.

Назначение и область применения

Секция вертикального угла 85x200 мм горячий цинк предназначена для создания вертикальных поворотов в системах кабельных лотков. Подходит для всех типов лотков с высотой боковой стенки 85 мм. Элемент позволяет менять направление трассы на 90° - как вверх, так и вниз - без потери прочности или герметичности. Часто используется в промышленных объектах, распределительных щитах, серверных помещениях и на производствах с плотной трассировкой кабелей.

Технические характеристики

• Материал: сталь с покрытием горячим цинком - защищает от коррозии даже в агрессивной среде
• Размеры: высота 85 мм, ширина 200 мм - точно соответствует стандартным лоткам OBO Bettermann
• Толщина металла: 1 мм - достаточна для механической нагрузки, но не перегружает конструкцию
• Направление изгиба: восходящий / нисходящий - можно монтировать в любом положении
• Тип конструкции: шарнирная арка 45 - два сегмента по 45°, обеспечивают плавный переход
• Исполнение: без соединительного элемента - требует внешнего крепления к лоткам
• Обозначение производителя: RGBEV 820 FT - внутренний код для совместимости с другими компонентами

Совместимость и монтаж

Секция вертикального угла 85x200 мм горячий цинk совместима с любыми кабельными лотками OBO Bettermann серии с высотой стенки 85 мм. Для установки необходимо закрепить её болтовым соединением к торцам лотков - сам элемент не имеет встроенных зажимов или фиксаторов. Монтаж выполняется после выравнивания трассы: сначала крепятся прямые участки, затем угловая секция. Учитывайте, что для правильной работы система должна быть собрана с соблюдением шага крепления (обычно 1–1,5 м).

Безопасность и стандарты

Произведено в соответствии с требованиями европейских норм для кабельных систем. Покрытие горячим цинком соответствует DIN EN ISO 1461 - гарантирует долгую защиту от коррозии. Нет открытых острых кромок, исключены риски повреждения изоляции кабелей. Сертифицирована для использования в условиях повышенной влажности и промышленной запылённости.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в промышленной среде
• Гибкая ориентация: одинаково хорошо работает и как подъём, и как спуск
• Легко интегрируется в существующие системы OBO Bettermann без доработок
• Не требует сварки - монтаж на болты снижает время установки и риск повреждений
• Сохраняет единый профиль трассы - не создаёт “ступеньки” между лотками

Ограничения применения

• Не предназначен для использования вне систем с высотой стенки 85 мм - несовместим с лотками 50 мм, 100 мм и другими
• Не является герметичным элементом - не заменяет IP-заглушки или уплотнители при необходимости защиты от воды
• Не рассчитан на значительные динамические нагрузки - не применяется в местах с частыми ударными воздействиями
• Требует наличия крепёжных элементов (болты, гайки, шайбы) - не поставляются в комплекте

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с оборудованием
• Смена уровня трассировки в многоэтажном распределительном щите
• Обход препятствий (трубопроводы, колонны) в автоматизированных линиях
• Подключение кабелей к верхним ярусам оборудования в серверной комнате

Практические советы

• Проверьте перед монтажом, чтобы все лотки, к которым крепится секция, имели одинаковый уровень и параллельность
• Используйте болты M6 или M8 - они подходят по диаметру отверстий в корпусе
• При монтаже в сырых помещениях дополнительно смажьте резьбу антикоррозийной paste
• Не используйте эту секцию как опору - она не рассчитана на вес лотка с кабелями, только на передачу усилия
• Артикул RGBEV 820 FT легко найти в каталогах OBO Bettermann - он совпадает с номером в базе деталей
