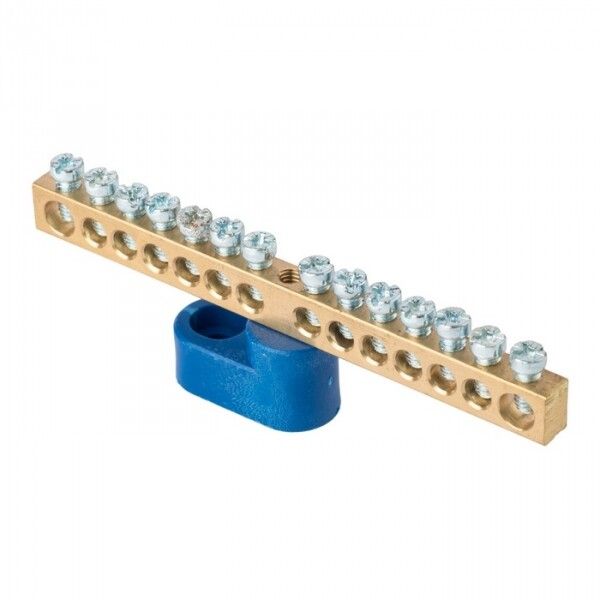

Шина нулевая N 6х9 14 отвер. латунь син. угловой изолятор PROxima EKF sn0-63-14-1

Шина нулевая N 6х9 14 отверстий латунь синий угловой изолятор от EKF серии PROxima — это компактная и надёжная шина для соединения нулевых проводников в распределительных щитах. Латунная конструкция с синим изолятором обеспечивает безопасную фиксацию и удобный монтаж даже в ограниченном пространстве.

Назначение и область применения

Шина нулевая N 6х9 14 отверстий латунь синий угловой изолятор используется для создания единой точки подключения нулевых проводников (N) в электрических щитах. Применяется в промышленных установках, автоматических системах управления, станках и других устройствах, где требуется надёжное и организованное заземление и ноль. Подходит для сборки щитов по нормам IEC 60309-1.

Технические характеристики

• Количество контактных отверстий: 14
• Материал контактов: латунь
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,5–10 мм²
• Габариты: 6×9 мм (ширина × высота)
• Тип подключения: винтовой
• Способ монтажа: крепление на изоляторе через винты
• Рабочая температура: от –40 °C до +105 °C
• Степень защиты: IP00 (без внешней защиты — требует установки внутри корпуса)
• Цвет изолятора: синий (стандартная маркировка нулевой шины)
• Норматив: IEC 60309-1 (1999)

Совместимость и монтаж

Шина нулевая N 6х9 14 отверстий латунь синий угловой изолятор монтируется на DIN-рейку через встроенный изолятор. Для установки используются стандартные крепёжные элементы, совместимые с большинством щитов. Диаметр отверстий рассчитан под винты M4–M5. Угловая форма позволяет экономить место в узких щитах. Все винты затягиваются отвёрткой; момент затяжки — не более 0,8 Н·м, чтобы не повредить резьбу.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Материал — латунь — обладает хорошей электропроводностью и устойчивостью к окислению. Синий цвет изолятора соответствует принятой цветовой маркировке нулевого провода. IP00 означает, что шина не защищена от доступа к токоведущим частям — её обязательно необходимо устанавливать внутрь закрытого щита.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при нагрузке до 100 А
• Угловая форма оптимальна для компактных щитов, особенно там, где мало места для прямых шин
• Синий изолятор визуально выделяет нулевую шину, исключая путаницу с PE-шинами
• 14 отверстий позволяют подключить несколько цепей без использования ответвлений
• Цена ниже аналогичных решений от европейских брендов без потери качества

Ограничения применения

• Не применяется вне закрытых электрошкафов — степень защиты IP00 не допускает открытый монтаж
• Не подходит для проводов меньше 1,5 мм² или больше 10 мм² — возможен перегрев или плохой контакт
• Не предназначен для постоянного воздействия влаги, химически активных сред или пыли — требует герметичного корпуса
• Не заменяет шину заземления (PE); для PE нужна отдельная шина с другой маркировкой

Примеры использования

• Подключение нулевых проводов от нескольких модулей автоматического выключателя в щите управления станком
• Объединение нулей от групп освещения и розеток в распределительном щите производственного помещения
• Формирование нулевого контура в системах автоматизации с множеством датчиков и контроллеров
• Замена старой перемычной системы на унифицированную шину в реконструкции щитов

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение 1,5–10 мм² — иначе контакт будет ненадёжным
• Используйте только медные провода — алюминиевые несовместимы с латунными контактами
• После затяжки всех винтов сделайте контрольную проверку: слегка покачайте каждый провод — он не должен двигаться
• При использовании в условиях повышенной вибрации (например, на заводе) примените антивибрационные пружинные шайбы
• Артикул sn0-63-14-1 легко найти в каталоге EKF PROxima — он совместим с другими изделиями этой серии
