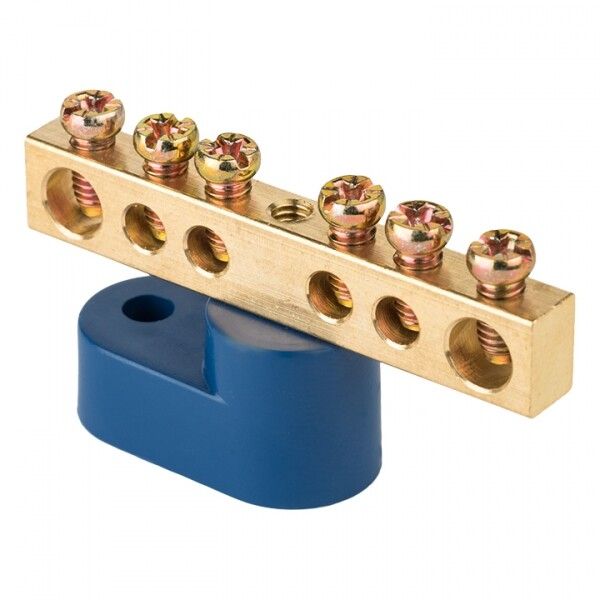

Шина нулевая N 6х9 6 отверстий синий угловой изолятор латунь PROxima EKF sn0-63-06-1

Шина нулевая EKF PROxima sn0-63-06-1 - это надёжный элемент для распределения нулевого провода в щитах, выполненный из латуни с синим изолятором. Подходит для промышленного оборудования и систем автоматизации, где требуется безопасное и долговечное соединение нескольких проводников.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-06-1 используется для объединения нулевых проводников (N) в электрических щитах. Применяется в комплектных устройствах (НКУ), распределительных щитах и промышленном оборудовании. Установка на изолятор обеспечивает гальваническую развязку от корпуса, что важно для безопасности и соответствия нормам.

Технические характеристики

• Количество контактов: 6
• Материал контактной группы: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Габариты: 6×9 мм
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Способ подключения: винтовой
• Степень защиты: IP00 (без внешней защиты - требует установки внутри закрытого щита)
• Рабочая температура: от –40 C до +105 C
• Цвет изолятора: синий

Совместимость и монтаж

Шина монтируется на DIN-рейку через изолирующие кронштейны (изоляторы), входящие в комплект. Каждый контакт фиксируется винтом M4. Для правильного монтажа:

• Изоляторы должны быть установлены так, чтобы шина не соприкасалась с металлическими частями щита.
• Затяжка винтов - усилием 0,8–1,0 Нм; перетягивать нельзя - риск повреждения контакта.
• Подключение возможно как медными, так и алюминиевыми проводниками благодаря оцинкованному покрытию.
• Круглое основание винта исключает защемление жилы при затяжке.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика, не поддерживающего горение. Соответствует требованиям ГОСТ Р МЭК 60947-7-1 для сборочных устройств. Отсутствие степени защиты IP (IP00) означает, что шина должна использоваться только во внутренних помещениях, в закрытых щитах, без доступа к открытому токоведущему элементу.

Преимущества

• Оцинкованная латунь - устойчивость к окислению, совместимость с медью и алюминием.
• Круглые винты - снижают риск механического повреждения жилы при монтаже.
• Синий цвет изолятора - визуальное отличие от PE-шин (обычно желто-зелёные).
• Высокая термостойкость - работает даже при экстремальных температурах.
• Компактные размеры - удобно размещаются в плотных щитах.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не допускает воздействия пыли, влаги или случайного прикосновения.
• Не предназначен для подключения проводов меньше 1,5 мм2 или больше 10 мм2 - возможен перегрев или плохой контакт.
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации - винты могут ослабнуть.

Примеры использования

• Распределительный щит промышленного станка с несколькими двигателями.
• Щит управления конвейерной линией с групповым подключением нулей.
• Автоматические системы освещения в цехах с высокой нагрузкой.
• Объекты ЖКХ и коммерческие здания при модернизации электроснабжения.

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - используйте калибратор.
• При подключении алюминиевых проводов - зачистите жилу, удалите оксидную плёнку, нанесите антиоксидантную пасту.
• Не используйте шину как заземляющую - она помечена как N, а не PE. Для заземления выбирайте отдельную шину.
• При замене старой шины - отключите питание, проверьте отсутствие напряжения, отсоедините все провода перед демонтажем.
• Для экономии места - можно комбинировать несколько шин EKF PROxima sn0-63-06-1 в одном ряду, соблюдая минимальный зазор между ними.
