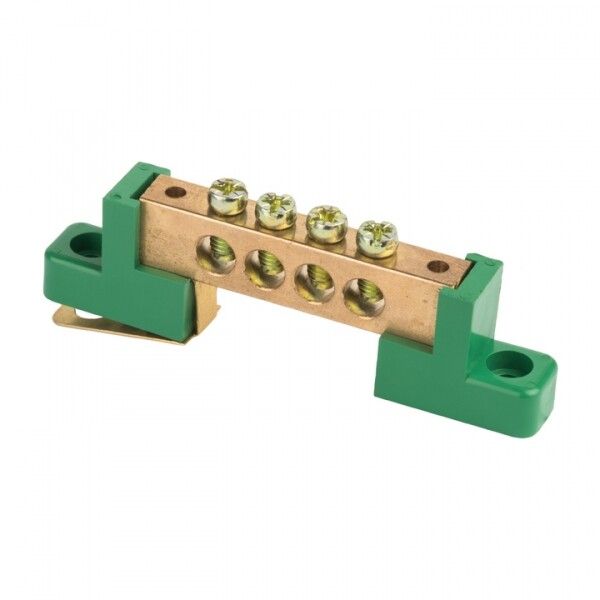

Шина нулевая PE 6х9 4 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-63-04-2-pe

Шина нулевая PE 6x9 мм 4 отверстия латунь с контактной пластиной 2 зелёных угловых изолятора от EKF (артикул sn0-63-04-2-pe) - это надёжный элемент для организации систем заземления и нулевого провода в распределительных щитах. Продукт предназначен для промышленного использования, где важны прочность соединений и долговечность.

Назначение и область применения

Эта шина используется для присоединения заземляющих проводников (PE) в распределительных устройствах. Подходит для сборки щитов в промышленных объектах, на производстве, в цехах с оборудованием класса IP54 и выше. Установка возможна в щитах НКУ (низковольтные коммутационные устройства). Шина обеспечивает единый точечный контакт для нескольких заземляющих проводов, снижая риск потери соединения.

Технические характеристики

• Количество подключений: 4 отверстия - можно подключить до четырёх проводников
• Номинальный ток: 100 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380–400 В
• Материал: латунь с оцинкованным покрытием - устойчив к коррозии, совместим с медью и алюминием
• Диапазон сечений проводников: 1,5–6 мм2 - подходит для большинства стандартных заземляющих жил
• Тип подключения: винтовой - надёжное механическое соединение
• Габариты: 6×9 мм - компактный профиль для плотной укладки в щите
• Степень защиты: IP00 - не защищён от внешних воздействий, требует установки внутри корпуса
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях
• Изоляторы: два зелёных угловых, из самозагасающего пластика - обеспечивают безопасную фиксацию

Совместимость и монтаж

Шина крепится к DIN-рейке через угловые изоляторы, которые входят в комплект. Монтаж выполняется с помощью винтов - они уже установлены в шине. Для фиксации требуется только затянуть винты в изоляторах. Диаметр отверстий рассчитан под стандартные винты M4–M5. Круглое основание винта исключает перегиб и повреждение жилы при затяжке. Не используйте шину вне закрытого щита - IP00 не допускает открытой эксплуатации.

Безопасность и стандарты

Произведено в соответствии с требованиями к устройствам заземления в промышленных электроустановках. Материалы изоляторов не поддерживают горение - соответствие нормам пожаробезопасности. Латунь с оцинкованием снижает риск гальванической коррозии при смешивании меди и алюминия. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Оцинкованная латунь - совмещает хорошую проводимость с антикоррозийной стойкостью
• Круглое основание винта - предотвращает перерезание жилы при затяжке
• Самозагасающий пластик изоляторов - повышает безопасность при перегрузках
• Чёткая цветовая маркировка (зелёный) - легко отличить от нулевой шины N
• Комплектность - изоляторы и винты встроены, не нужны дополнительные детали

Ограничения применения

• Не применяется на открытом воздухе - степень защиты IP00 не защищает от влаги и пыли
• Не рекомендовано использование с проводниками более 6 мм2 - риск перегрева и плохого контакта
• Не подходит для многополюсных систем - имеет один полюс, только для PE
• Требует установки в щит с достаточным свободным местом - габариты 6×9 мм не позволяют экономить пространство

Примеры использования

• Подключение заземляющих проводов от частотных преобразователей на конвейере
• Объединение заземляющих жил от станков, насосов и освещения в цеховом щите
• Формирование единой точки заземления в распределительном пункте производства
• Замена старой шины в модернизируемом щите с сохранением стандарта EKF PROxima

Практические советы

• Перед монтажом проверьте сечение проводника - он должен попадать в диапазон 1,5–6 мм2
• Затягивайте винты равномерно, без усилия - переусилие может деформировать латунь
• Не используйте шину как замену PEN-проводнику - она предназначена только для PE
• При использовании алюминиевых проводов - обязательно примените переходную пасту
• Выбирайте эту модель, когда нужна компактная, но мощная шина с гарантированной совместимостью с другими изделиями EKF PROxima
