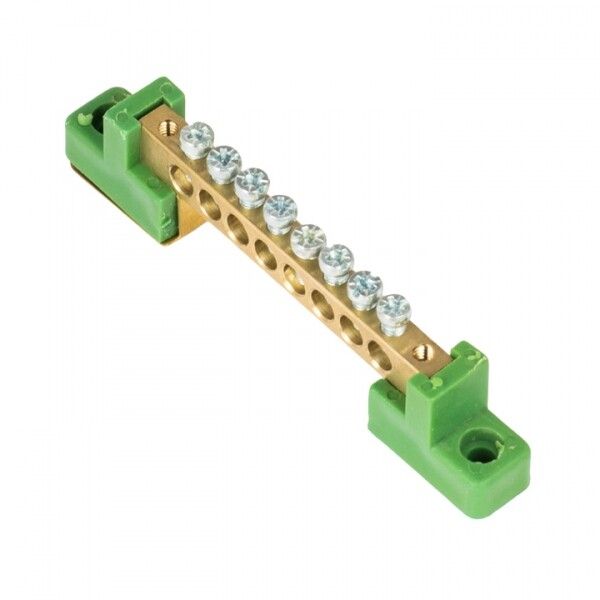

Шина нулевая PE 6х9 8 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-63-08-2-pe

Шина нулевая PE 6x9 мм 8 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора PROxima от EKF предназначена для надёжного соединения заземляющих проводников в распределительных устройствах. Эта модель обеспечивает механическую прочность и долговечность за счёт латунной контактной группы и специальной формы винтов, что делает её удобным решением для промышленных объектов.

Назначение и область применения

Шина используется для организации системы заземления (PE) в электрощитах и распределительных устройствах. Подходит для присоединения заземляющих проводников в системах TN-S и TT. Применяется в промышленном оборудовании, щитах НКУ, станках, конвейерах и других установках, где требуется надёжное и безопасное заземление.

Технические характеристики

• Количество подключений: 8 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Тип подключения: винтовое
• Диапазон сечений подключаемых проводников: 1,5–6 мм2
• Габариты: 6×9 мм (толщина × высота)
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет изоляторов: зелёный
• Способ монтажа: крепление на шинопровод

Совместимость и монтаж

Шина монтируется на DIN-рейку через изолирующие опоры. Крепится к шинопроводу - не требует сверления или дополнительных кронштейнов. Для установки достаточно зафиксировать шину на направляющей, после чего подключить провода через винтовые зажимы. Учитывайте, что посадочные размеры соответствуют стандартным шинопроводам EKF серии PROxima. Максимальное сечение провода - 6 мм2; более толстые жилы не поместятся.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика, не поддерживающего горение. Это повышает пожарную безопасность при перегрузках. Латунные контакты с оцинкованным покрытием обеспечивают устойчивость к окислению. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектных устройств. IP00 означает, что шина не имеет собственной защиты от пыли и влаги - должна использоваться исключительно во внутренних помещениях в закрытых щитах.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии.
• Круглое основание винта предотвращает перерезание жилы при затяжке - снижает риск плохого контакта.
• Два зелёных угловых изолятора обеспечивают фиксацию и визуальное отличие от нулевой шины N.
• Высокая термостойкость материала (до +105 C) допускает работу в условиях повышенных температур.
• Однотипная конструкция всей серии PROxima упрощает замену и модульное расширение щита.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP00 не защищает от влаги, пыли и случайного прикосновения.
• Подходит только для проводников сечением до 6 мм2 - нельзя использовать с кабелями 10 мм2 и выше.
• Не предназначен для работы в открытых наружных установках или сырых средах (например, в подвалах без вентиляции).
• Требуется точное соответствие типу шинопровода - совместима только с профилями EKF серии PROxima.

Примеры использования

• Заземление в промышленных щитах управления станков.
• Объединение заземляющих проводов в распределительных пунктах торговых центров.
• Формирование контура заземления в автоматических линиях производства.
• Монтаж в щитах НКУ с множеством потребителей, где важно сохранить чёткую разводку PE и N.

Практические советы

• Перед монтажом проверьте, чтобы все проводники имели сечение 1,5–6 мм2 - превышение вызовет плохой контакт или повреждение винта.
• Затягивайте винты равномерно, без усилия - переусилие может деформировать латунь и нарушить герметичность контакта.
• Используйте эту шину только в паре с другими элементами серии PROxima - они имеют одинаковые шаги крепления и цветовое оформление.
• При сборке щита выделяйте место под шину заранее - она занимает минимум места, но требует свободного доступа к винтам для обслуживания.
• Помните: зелёный цвет изоляторов - это сигнал, что это именно PE-шина, а не N. Не путайте с аналогичными белыми шинами для нуля.
