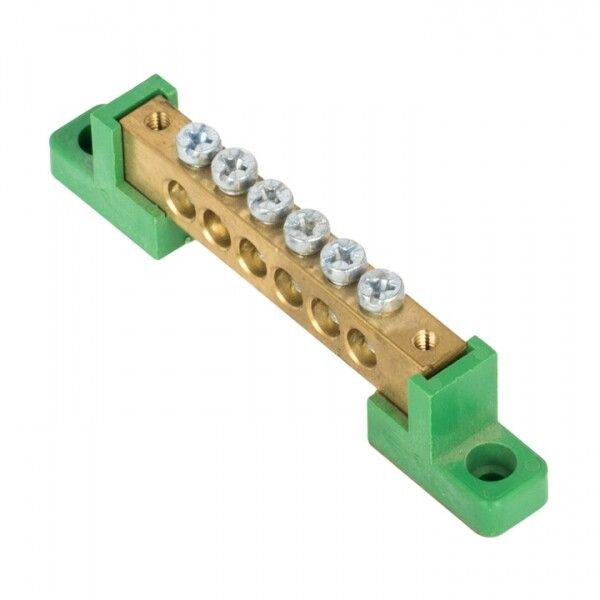

Шина нулевая PE 8х12 6 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-125-06-2-pe

Шина нулевая PE 8x12 мм 6 отверстий латунь с контактной пластиной 2 зелёных угловых изолятора от EKF серии PROxima — надёжное решение для организации систем заземления и нулевого провода в распределительных щитах промышленного оборудования. Устройство обеспечивает безопасное и долговечное соединение многожильных и одножильных проводников сечением 2,5–16 мм².

Назначение и область применения

Эта шина используется для присоединения защитных заземляющих проводников (PE) и нулевых рабочих проводников (N) в распределительных устройствах. Подходит для установки в щитах автоматики, силовых панелях, станках, конвейерах и других объектах промышленной автоматизации. Применяется в системах TN-S и TT, где требуется надёжное заземление и равнопотенциальное соединение.

Технические характеристики

• Размеры: 8×12 мм — компактная форма для плотной укладки в щитах
• Материал: латунь с оцинкованным покрытием — устойчивость к коррозии и совместимость с медью и алюминием
• Номинальный ток: 125 А — рассчитана на нагрузки типичных промышленных цепей
• Номинальное напряжение: 400 В — соответствует трёхфазным сетям 380 В
• Количество точек подключения: 6 — позволяет подсоединить до шести проводников
• Диапазон сечений проводов: 2,5–16 мм² — универсальность для большинства применений
• Температурный режим: от –40 до +105 °C — работает в суровых условиях, включая холодные склады и жаркие цеха
• Степень защиты: IP00 — не имеет внешней защиты, требует установки внутри закрытого корпуса
• Изоляторы: два зелёных угловых изолятора из самозагасающего пластика — исключают случайные замыкания

Совместимость и монтаж

Шина крепится на изоляторы с помощью винтов — монтаж осуществляется на DIN-рейку или плоскую поверхность через отверстия в основе. Для фиксации используются винты с круглым основанием, которые не перерезают жилы провода даже при пере затяжке. Каждый контакт — винтовой, что позволяет легко демонтировать и заменять проводник без инструментов. Обязательно соблюдайте посадочный диаметр: изоляторы рассчитаны на стандартную высоту крепления, совместимую с большинством DIN-реек и монтажных плат.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Шина не содержит свинца, материал изоляторов не поддерживает горение — повышает пожаробезопасность. Оцинкованное покрытие контактов снижает риск электрохимической коррозии при смешивании меди и алюминия. Работает в системах с классом защиты II и выше.

Преимущества

• Одинаково хорошо принимает медные и алюминиевые провода благодаря оцинкованному слою
• Круглое основание винта защищает жилу от механического повреждения
• Угловые зелёные изоляторы обеспечивают визуальный контроль и предотвращают боковые замыкания
• Высокая термостойкость — выдерживает кратковременные перегрузки и длительную работу при максимальном токе
• Компактность и одинаковый шаг отверстий позволяют использовать несколько шин в одном ряду

Ограничения применения

Не применяется вне закрытых электрощитов — степень защиты IP00 не допускает открытой эксплуатации. Не рекомендуется для установки во влажных помещениях без дополнительной герметизации. Не предназначен для частого отключения — винтовые соединения не рассчитаны на оперативное коммутирование. Не используйте с проводами меньше 2,5 мм² — возможен плохой контакт и перегрев.

Примеры использования

• Подключение заземляющих проводов от частотных преобразователей на заводе
• Объединение нулевых проводов в распределительном щите торгового центра
• Формирование шины PE в системе управления лифтом
• Сборка заземляющей системы в насосной станции

Практические советы

• Перед монтажом проверьте соответствие сечения провода — не более 16 мм² и не менее 2,5 мм²
• Затягивайте винты усилием 0,5–0,7 Н·м — слишком сильное давление деформирует латунь
• При использовании алюминиевых проводов нанесите антиоксидантную пасту на контакт
• Убедитесь, что изоляторы установлены правильно — они должны полностью отделять шину от металлического корпуса
• Для больших количеств проводов можно комбинировать несколько шин EKF sn0-125-06-2-pe в одну группу — сохраняйте равномерный шаг между ними
