Шина медная твердая М1Т 4х20х4000 мм | YBC10-04-020 IEK

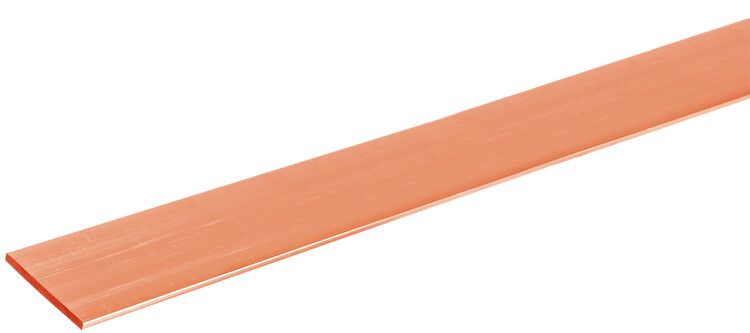

Шина медная твердая М1Т 4х20х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-04-020 предназначен для сборки шинных трасс в распределительных щитах и шинопроводах, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Шина медная твердая М1Т 4х20х4000 мм используется для создания жестких токоведущих цепей в распределительных устройствах. Применяется в НКУ, силовых щитах, шинопроводах и других системах электроснабжения. Подходит для промышленных объектов, жилых и общественных зданий, где требуется постоянная передача тока до 320 А. Благодаря твердой форме и плоскому профилю, легко фиксируется на опорах и соединяется с другим оборудованием.

Технические характеристики

• Материал: медь марки М1Т (высокоочищенная, соответствует ГОСТ 434 и ГОСТ 859)
• Форма: плоская, прямоугольного сечения
• Размеры: 4 мм × 20 мм × 4000 мм
• Площадь поперечного сечения: 80 мм2
• Номинальный ток: 320 А (при нормальных условиях охлаждения)
• Срок службы: до 50 лет

Совместимость и монтаж

Шина совместима с болтовыми соединениями, клеммными колодками и контактами, рассчитанными на площадь поверхности 20×4 мм. Для монтажа используются изолирующие опоры и крепежи, выдерживающие механические усилия. Установка требует точного соблюдения шага между опорами - рекомендуется не более 1 метра для горизонтального расположения. Соединения должны быть затянуты с моментом, указанным в документации оборудования, чтобы избежать перегрева.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к проводимости, прочности и химической стойкости меди. Шина не содержит вредных примесей, безопасна при работе в закрытых помещениях. Не применяется во взрывоопасных средах без дополнительной защиты.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Жесткая форма снижает риск деформации при вибрациях и температурных изменениях
• Долгий срок службы - до 50 лет - исключает частую замену
• Плоский профиль позволяет компактную укладку в ограниченном пространстве щита
• Легко сверлится и режется при необходимости адаптации под проект

Ограничения применения

• Не предназначена для мобильных или гибких соединений - только для стационарной установки
• Не следует использовать в условиях повышенной влажности без герметизации контактов
• Подвержена окислению при длительном воздействии воздуха; контакты необходимо защищать смазкой или покрытием
• Требует расчета теплового режима: при токе выше 320 А возможен перегрев без принудительного охлаждения

Примеры использования

• Главный входной шинопровод в распределительном щите 400/230 В
• Разводка фазных и нулевых шин в промышленных НКУ
• Связка между автоматическими выключателями и групповыми рубильниками
• Объединение нескольких источников питания в одном щите

Практические советы

• Перед монтажом проверьте чистоту поверхностей - грязь и оксиды увеличивают переходное сопротивление
• При нарезке используйте ножницы по металлу или диск с алмазным напылением - рез должен быть ровным
• Для многократных соединений применять медные шайбы и контргайки, предотвращающие саморазвинчивание
• Учитывайте посадочный диаметр отверстий: стандартные крепления подходят под M8–M10
• При использовании в паре с алюминиевыми элементами - обязательно применять биметаллические переходники
