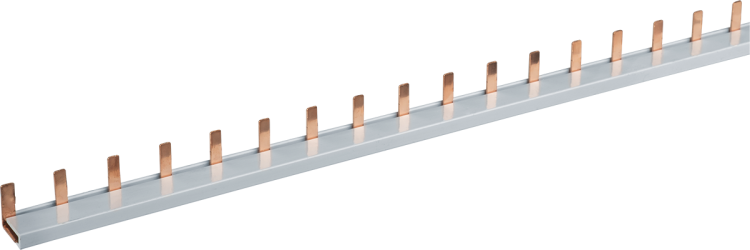

Шина соединительная 61 346 NBB-L-12PIN-63-1 12 штырей 22 см (1шт/упак) |61346 |Navigator 20510

Шина соединительная 1-полюс 12 модулей 63 А 12 штырей 22 см от бренда Navigator, артикулы 61346 и 20510, обеспечивает надёжное электрическое и механическое соединение нескольких автоматических выключателей в одном ряду. Продукт серии NBB-L предназначен для установки в распределительных щитах и используется там, где требуется компактное и безопасное распределение тока.

Назначение и область применения

Эта шина применяется для соединения до 12 однополюсных устройств: автоматических выключателей, дифференциальных автоматов, выключателей нагрузки. Подходит для монтажа в силовых и осветительных щитах жилых, коммерческих и промышленных объектов. Обеспечивает равномерное распределение тока между всеми подключенными аппаратами без необходимости прокладки отдельных проводов.

Технические характеристики

• Номинальный ток: 63 А - способна работать длительно с нагрузкой до этого значения;
• Номинальное напряжение: 230/400 В - совместима с однофазной сетью 230 В и трёхфазной 400 В;
• Тип подключения: штыревой (pin) - контактирует с зажимами автоматов через металлические штыри;
• Количество штырей: 12 - позволяет подключить 12 устройств в один ряд;
• Шаг модулей: 18 мм - соответствует стандартному шагу DIN-рейки;
• Рабочий диапазон температур: от –40 C до +50 C - устойчив к перепадам температур на открытых площадках и в холодных помещениях;
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметична;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения;
• Условный номинальный ток короткого замыкания: 12 кА - рассчитана на работу при КЗ до этой величины;
• Материал токоведущей части: медь - высокая проводимость и долговечность;
• Изоляция: негорючий пластик - повышает безопасность при перегрузках;
• Длина: 22 см - оптимальна для 12 модульных устройств;
• Цвет: белый - легко различается в щите, сочетается с большинством корпусов.

Совместимость и монтаж

Шина совместима с любыми автоматическими выключателями и УЗО, имеющими штыревые контактные площадки стандарта IEC 60947-2. Монтируется на DIN-рейку шириной 35 мм. Для установки достаточно вставить шины в гнёзда верхних или нижних зажимов автоматов - никаких инструментов не требуются. Все устройства должны находиться в одной плоскости и иметь одинаковый тип клеммы. Шина не подходит для устройств с болтовыми или винтовыми клеммами.

Безопасность и стандарты

Произведена согласно требованиям IEC 60947-7 и ГОСТ Р 50030.2. Соответствует нормам безопасности для электроустановок до 1000 В переменного тока. Негорючая изоляция снижает риск возгорания при аварии. Сертифицирована для работы в условиях повышенной влажности и запылённости внутри закрытых щитов.

Преимущества

• Уменьшение числа соединений - вместо множества перемычек одна шина решает задачу связки всех автоматов;
• Высокая надёжность контакта - медные штыри обеспечивают минимальное переходное сопротивление;
• Легкий контроль состояния - благодаря белому цвету и видимости штырей можно визуально проверить целостность соединения;
• Экономия времени при монтаже - не нужно резать, зачищать и затягивать провода;
• Сохраняет порядок в щите - исключает хаотичную проводку между автоматами.

Ограничения применения

• Не многополюсные автоматы (например, двух-, трех- или четырёхполюсные) - работает только с однополюсными устройствами;
• Не допускается использование вне закрытых щитов - степень защиты IP20 не защищает от воды и пыли снаружи;
• Не рекомендовано применять в средах с постоянным воздействием химически активных паров - материал изоляции не устойчив к растворителям и маслам;
• Максимальное количество подключаемых устройств - 12; нельзя удлинить или соединить несколько шин последовательно для увеличения числа точек.

Примеры использования

• Щит освещения квартиры - соединение 12 однополюсных автоматов на группы комнат и бытовой техники;
• Промышленный щит управления - распределение питания на 12 датчиков, клапанов и маломощных двигателей;
• Объекты с частыми изменениями схемы - удобно менять расположение автоматов, не переделывая всю проводку;
• Модульные системы - когда каждый автомат управляет своей цепью, а питание подаётся единым источником.

Практические советы

• Перед установкой проверьте, что все автоматы имеют штыревую систему подключения - иначе шина не будет работать;
• Убедитесь, что установленные устройства занимают ровно 12 модулей (по 18 мм); лишние или недостающие места нарушают плотность контакта;
• Не используйте шину для подключения мощных потребителей свыше 63 А - даже если они входят в 12 мест, превышение тока вызовет нагрев и выход из строя;
• При обслуживании щита всегда отключайте питание - хотя шина изолирована, её штыри остаются под напряжением при работающих автоматах;
• Выбирайте эту модель, если вам нужна предсказуемая и долговечная система связи - она служит дольше, чем самодельные перемычки из провода.
