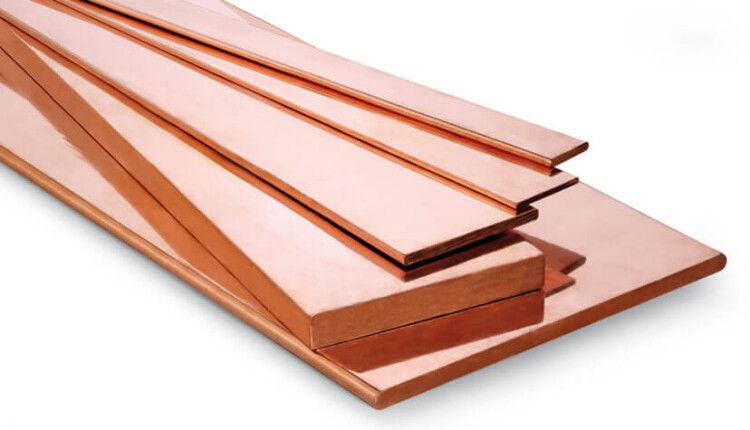

Шина медная твердая М1Т 3х40х4000 мм | SQ0811-0017 TDM

Шина медная твердая М1Т 3х40х4000 мм от TDM ELECTRIC - это жесткий проводник из высокочистой меди для передачи больших токов в распределительных устройствах, силовых щитах и системах шинопровода. Артикул sq0811-0017 рассчитан на долговременную работу при нагрузках до 2650 А.

Назначение и область применения

Шина медная твердая М1Т 3х40х4000 мм используется для создания жестких токоведущих цепей в электроустановках постоянного и переменного тока. Применяется в силовых щитах, подстанциях, распределительных пунктах, на производствах с высокими энергопотреблениями - например, на заводах, в цехах с сварочным оборудованием, конвейерах, системах UPS.

Технические характеристики

• Материал: медь марки М1Т - высокая чистота (не менее 99,95%), минимальное количество примесей
• Форма: прямоугольная, размеры 3×40×4000 мм (толщина × ширина × длина)
• Допустимый длительный ток: от 165 А до 2650 А (зависит от условий охлаждения и количества фаз)
• Жесткость: обеспечивает устойчивость к деформациям при сборке и работе
• Длина поставки: кратна 4 метрам - возможна только целая длина, без резки на заказ

Совместимость и монтаж

Шина медная твердая М1Т 3х40х4000 мм совместима со стандартными зажимами и клеммами для медных шин, включая болтовые соединения с плоскими контактами. Для надежного контакта требуется зачистка поверхности и применение антиоксидантной пасты. Учитываются посадочные размеры: ширина 40 мм требует соответствующего зажима, толщина 3 мм - достаточна для большинства креплений. Крепление выполняется через отверстия, просверленные в шине, или с помощью специальных кронштейнов. Не допускается перегиб шины под острым углом - радиус изгиба должен быть не менее 100 мм.

Безопасность и стандарты

Материал соответствует требованиям ГОСТ 495-2014 (медные слитки и полуфабрикаты). Шина не содержит вредных примесей, безопасна при эксплуатации в закрытых помещениях. Работает в температурном диапазоне от –50C до +105C. Не рекомендуется использовать в средах с агрессивными химикатами без защиты покрытием.

Преимущества

• Высокая электропроводность - меньше потерь энергии по сравнению с алюминием
• Улучшенная механическая прочность благодаря термической обработке (маркировка “Т”)
• Стабильная геометрия: минимальное отклонение по серповидности и скручиванию - упрощает точную установку
• Долговечность: устойчива к окислению при правильном монтаже и обслуживании

Ограничения применения

• Не предназначена для мобильных или частично гибких систем - слишком жесткая
• Запрещено использование в условиях постоянного воздействия влаги без герметизации
• Не подходит для внешней установки без защитного кожуха
• Длина доступна только 4000 мм - нельзя заказать шину другой длины
• Требует аккуратного обращения: при ударах или неправильном изгибе может треснуть

Примеры использования

• Распределительный щит 10 кВ на промышленном предприятии
• Связка между преобразователями частоты и двигателями в цехе
• Объединение нескольких источников бесперебойного питания (ИБП) в одну шину
• Подключение выпрямителей в системах электролиза

Практические советы

• Перед монтажом протирайте поверхность шины медной твердой М1Т 3х40х4000 мм спиртом - удалите оксидную пленку
• Используйте медные шайбы и антивибрационные прокладки при креплении
• При многожильной сборке соблюдайте одинаковый шаг между фазами - избегайте неравномерного нагрева
• Проверяйте момент затяжки болтов - переусиливать нельзя, чтобы не повредить металл
• Для длинных участков предусмотрите компенсационные участки - тепловое расширение меди может вызывать напряжение
• Артикул sq0811-0017 - единственный вариант длины 4 м; если нужна другая длина - выбирайте другую модель
