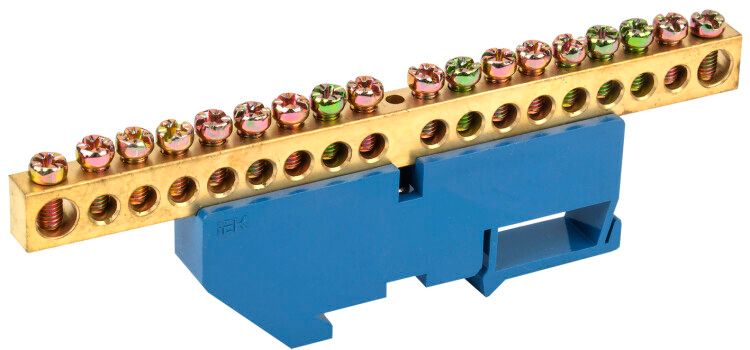

Шина нулевая на DIN-изол. ШНИ-8х12-18-Д-С IEK YNN10-812-18D-K07

Шина нулевая на DIN-изоляторе ШНИ-8х12-18-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает высокую плотность подключения благодаря 18 контактам и рассчитана на длительную работу в условиях промышленной автоматизации.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-8х12-18-Д-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в системах TN-S и TN-C-S для подключения нейтральных проводников от автоматических выключателей, УЗО, дифференциальных автоматов и других устройств. Подходит для установки в промышленных, коммерческих и жилых объектах - например, в щитах управления станками, конвейерами, освещением и HVAC-системами.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать постоянную нагрузку без перегрева
• Номинальное напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Количество контактов: 18 - позволяет подключить до 18 проводников
• Диапазон сечений проводов: до 25 мм2 - совместима с медными одножильными и многожильными проводами
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - стандартизированная цветовая маркировка для нулевых шин
• Способ монтажа: на DIN-рейку 35 мм - совместима с типовой монтажной рейкой
• Отделка поверхности: необработанная - без покрытия, что снижает риск окисления при правильном монтаже

Совместимость и монтаж

Шина нулевая на DIN-изоляторе ШНИ-8х12-18-Д-С крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для фиксации используются изоляторы, расположенные по центру или по краям корпуса - это обеспечивает устойчивость даже при большом количестве подключённых проводов. Монтаж выполняется вручную: шина просто защёлкивается на рейку. При использовании многожильных медных проводов обязательно применение наконечников-гильз - это предотвращает ослабление контакта и повреждение жил при затяжке винтов. Не допускается монтаж на металлические панели без изоляторов - возможен пробой и замыкание.

Безопасность и стандарты

Шина ШНИ-8х12-18-Д-С выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Латунная основа и изолирующие элементы обеспечивают безопасную работу при максимальной нагрузке. Цветовое исполнение (синий) соответствует нормам маркировки N-проводников. Наличие изоляторов гарантирует электробезопасность при случайном касании к корпусу щита.

Преимущества

• Высокая плотность подключения - 18 точек позволяют экономить место в щите
• Устойчивость к механическим воздействиям - прочная латунная конструкция не деформируется при затяжке
• Стандартный монтаж - совместима с любыми щитами, использующими DIN-рейку
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Чёткая цветовая маркировка - синий цвет упрощает идентификацию в сложных схемах

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины несовместим с алюминием, возможна гальванопара и коррозия
• Не следует использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и попадания влаги
• Не рекомендуется для переменных импульсных нагрузок выше 125 А - превышение тока вызывает нагрев и выход из строя
• Не применяется в взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Подключение нулевых проводов от УЗО и дифавтоматов в квартирном щите
• Сборка PE-шин в промышленных пультах управления
• Объединение нейтрали в распределительных щитах торговых центров и офисных зданий
• Формирование нулевого контура в системах освещения и вентиляции

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2; более толстые провода не войдут в зажимы
• Всегда используйте наконечники-гильзы для многожильных проводов - это продлит срок службы контактов
• Не затягивайте винты слишком сильно - латунь мягче стали, есть риск срезания резьбы
• При установке нескольких шин рядом оставляйте минимальный зазор 10–15 мм между ними для лучшего теплоотвода
• Проверяйте целостность изоляторов перед первым запуском - трещины или сколы недопустимы
• Артикул ynn10-812-18d-k07 - это официальный номер IEK, используйте его при заказе запчастей или аналогов
