Шина "N" нулевая 6х9мм 24/2 (24 группы/крепеж по краям) | SQ0801-0065 TDM

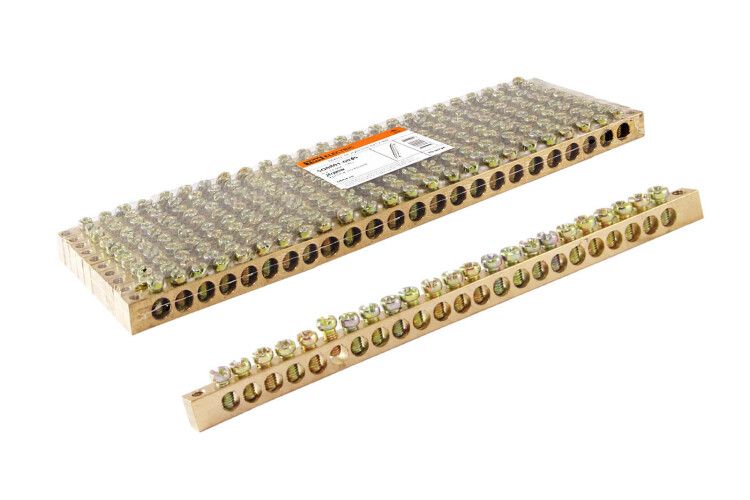

Шина нулевая 6х9 мм 24/2 (24 группы, крепеж по краям) от TDM ELECTRIC - это компактный элемент для организации нулевого провода и заземления в распределительных щитах. Артикул sq0801-0065 обеспечивает надёжное соединение 24 проводов с фиксацией на краях корпуса, что упрощает монтаж и обслуживание.

Назначение и область применения

Шина нулевая 6х9 мм 24/2 предназначена для создания централизованной точки подключения нулевых и заземляющих проводников в электрических щитах. Применяется в силовых, осветительных и автоматизированных системах: жилых домах, офисах, промышленном оборудовании, панелях управления. Подходит для установки в DIN-рейку, где требуется высокая плотность подключений без перегрузки контактов.

Технические характеристики

• Размеры: 6×9 мм - сечение контактной части;
• Количество групп: 24 отверстия для подключения проводов;
• Общая длина: 1000 мм - позволяет использовать как базовый модуль для формирования длинных шин;
• Материал контактов: латунь с содержанием меди не менее 57% - обеспечивает хорошую проводимость и устойчивость к окислению;
• Тип крепления: по краям корпуса - фиксация через отверстия, не требует DIN-рейки;
• Максимальное количество отверстий на 1 м: 168 (при использовании с другими модулями SQ0801-0086).

Совместимость и монтаж

Шина нулевая 6х9 мм 24/2 совместима с проводами до 16 мм2. Для монтажа используйте стандартные винты M4 или M5 - они входят в комплектацию. Крепление выполняется только по краям, поэтому важно равномерно распределить нагрузку при установке. Учитывайте посадочные отверстия: шаг между ними соответствует стандартным требованиям для сборочных щитов. Шина не имеет встроенной DIN-рейки - её можно закрепить на металлической пластине или внутри корпуса с помощью болтов.

Безопасность и стандарты

Изготовлена из материалов, соответствующих требованиям к электробезопасности. Латунь с высоким содержанием меди снижает риск нагрева при длительной нагрузке. Соответствует общепринятым нормам для внутренней электромонтажной аппаратуры. Не сертифицирована по ГОСТ Р 50030.5.1 или IEC 60947, так как является пассивным элементом; однако применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая плотность подключений - 24 точки на одном модуле;
• Стабильный контакт благодаря медному сплаву - минимизация переходного сопротивления;
• Гибкость в сборке - возможность комбинировать несколько шин (например, с SQ0801-0086) для получения нужной длины;
• Простой монтаж - крепление только по краям исключает необходимость сложной фиксации на рейке;
• Поддержка как N, так и PE - одинаково эффективна для нулевой и заземляющей шины.

Ограничения применения

• Не предназначен для работы под напряжением выше 1000 В переменного тока - используется только в низковольтных сетях (до 690 В);
• Не рассчитана на частые демонтажи - многократное затягивание/ослабление винтов может повредить резьбу в латуни;
• Требует внешнего крепления - нельзя установить на стандартную DIN-рейку без адаптера;
• Не рекомендуется для открытых площадок или помещений с повышенной влажностью без защиты корпуса.

Примеры использования

• Щитовая в многоэтажном доме - объединение всех нулевых проводов от квартир;
• Промышленный контроллер - организация заземления для датчиков и исполнительных механизмов;
• Система конвейера - центральный пункт подключения заземляющих проводов от двигателей;
• Аварийное освещение - сборка нулевых проводов от нескольких светильников в одной точке.

Практические советы

• Перед монтажом проверьте диаметр проводов - оптимально 0,5–16 мм2. Слишком толстые провода могут деформировать гнездо;
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать опасно, особенно при латунных контактах;
• Если вам нужна шина длиной более 1 м - комбинируйте sq0801-0065 с SQ0801-0086, чтобы получить до 168 отверстий;
• При использовании в качестве заземляющей шины - обязательно выполните соединение с основным контуром заземления;
• После монтажа сделайте контрольный замер сопротивления между контактами - допустимо не более 5 мОм.
