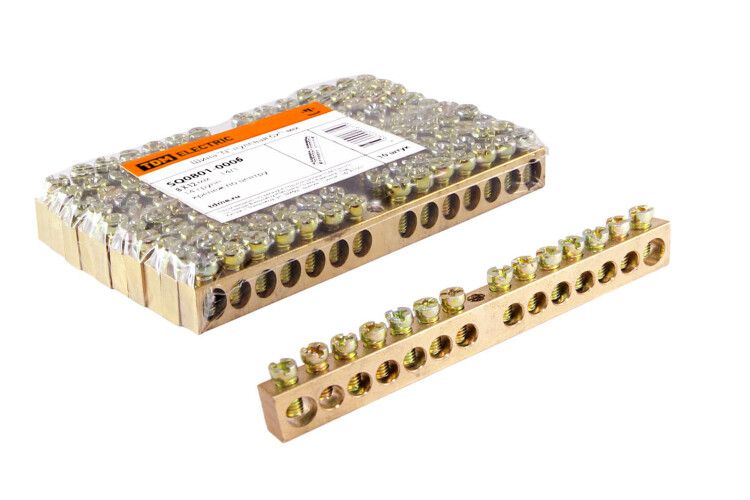

Шина "N" нулевая 8х12мм 14/1 (14групп/крепеж по центру) | SQ0801-0006 TDM

Шина нулевая 8х12 мм 14/1 (14 групп, крепеж по центру) от TDM ELECTRIC - это надёжный элемент для организации нулевого и защитного заземления в распределительных щитах. Артикул sq0801-0006 обеспечивает компактное и безопасное подключение до 14 проводов, что делает её удобным решением для монтажа в промышленных и жилых системах.

Назначение и область применения

Шина нулевая 8х12 мм 14/1 (14 групп, крепеж по центру) предназначена для соединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрических щитах. Применяется в силовых, осветительных и автоматических системах управления - например, в этажных щитах, распределительных пунктах, панелях станков и конвейеров. Подходит как для новых монтажей, так и для модернизации существующих щитов.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество точек подключения: 14
• Материал контактов: латунь с содержанием меди ≥57%
• Размеры шины: 8×12 мм
• Длина: 1000 мм
• Способ подключения: винтовой
• Количество соединений под провода 10 мм2: 2
• Количество соединений под провода меньше 6 мм2: 1
• Количество соединений под провода 16 мм2: 0,01 (технически возможно, но крайне ограничено)
• Количество соединений под провода 25 мм2: 0,01 (технически возможно, но крайне ограничено)
• Способ монтажа: непосредственная фиксация на DIN-рейке через центральное крепление
• Число полюсов: 1

Совместимость и монтаж

Шина нулевая 8х12 мм 14/1 (14 групп, крепеж по центру) устанавливается прямо на DIN-рейку без дополнительных адаптеров. Крепление расположено по центру корпуса - это обеспечивает равномерную нагрузку и устойчивость при большом количестве подключённых проводов. Для монтажа требуется стандартный отвёртка с плоским наконечником. Учитывайте, что максимальный момент затяжки не указан - рекомендуется использовать усилие, соответствующее нормам ГОСТ 30297, чтобы не повредить контактные площадки. Не допускается использование инструментов с острыми гранями - они могут повредить поверхность латуни.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству материалов и механической прочности, характерными для европейских и российских стандартов на шинные системы. Латунь с высоким содержанием меди обеспечивает стабильную проводимость и устойчивость к окислению. Шина не имеет изоляции - поэтому обязательна установка в закрытом щите с доступом только для обслуживающего персонала. Электрическая изоляция между контактами достигается за счёт воздушного зазора и правильного размещения проводов.

Преимущества

• Высокая плотность подключений - 14 точек на 1 метре длины, что снижает необходимость в нескольких шинах
• Латунные контакты обеспечивают долговечность и минимальное переходное сопротивление
• Централизованное крепление улучшает устойчивость при вибрациях и частых обслуживаниях
• Поддерживается подключение проводов различных сечений - от малых (<6 мм2) до средних (до 10 мм2)
• Совместима с другими изделиями серии SQ0801 - можно комбинировать с аналогичными шинами заземления

Ограничения применения

• Не предназначен для подключения проводов сечением более 10 мм2 - попытки вставить 16–25 мм2 могут вызвать плохой контакт, нагрев и выход из строя
• Не изолирована - запрещено применение в открытых местах, на улице или во влажных помещениях без защиты
• Не рассчитана на многократное переподключение - после нескольких демонтажей винтовые контакты теряют удерживающее усилие
• Запрещено использовать для подключения проводов AWG 2–4/0 - данные типы не совместимы с конструкцией зажимов
• Не следует применять в системах с импульсными токами выше 125 А - возможен перегрев и деформация

Примеры использования

• Этажный распределительный щит в многоэтажном доме - подключение всех N и PE проводов квартир
• Щит управления насосной станцией - организация нулевой шины для трёхфазных двигателей
• Автоматизация производства - подключение датчиков и контроллеров к общей нулевой шине внутри пульта
• Модернизация старого щита - замена перемычек на унифицированную шину для повышения надёжности

Практические советы

• Перед монтажом проверьте сечение каждого провода - лучше всего подходят 1,5–10 мм2
• Укладывайте провода аккуратно, не перекручивая их вокруг винта - это предотвращает обрыв жил
• При использовании двух проводов одного сечения (например, два 2,5 мм2) используйте один зажим, если он рассчитан на двойное подключение; иначе - выделяйте отдельные точки
• После монтажа проверьте затяжку винтов - слабый контакт может стать причиной перегрева
• Для больших объектов с большим числом ответвлений рассмотрите возможность комбинации нескольких шин - например, параллельно с шиной заземления того же типа
• Артикул sq0801-0006 - часть серии SQ0801 от TDM ELECTRIC, которая предлагает аналогичные решения для заземления и других функций - выбирайте комплектно для единообразия и сертификатов
