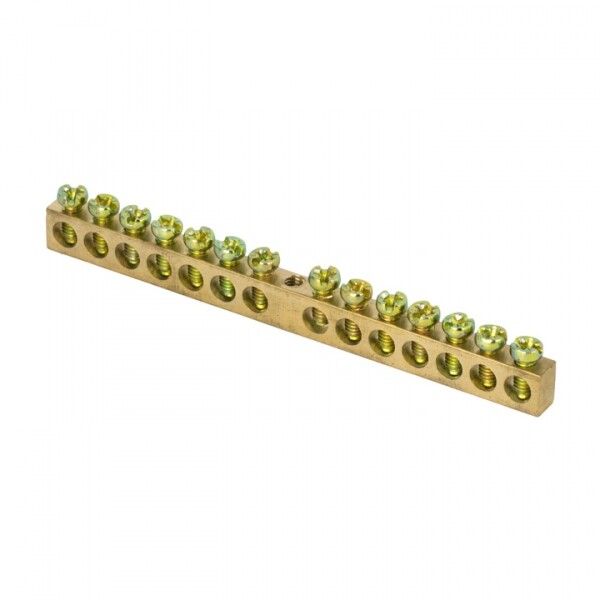

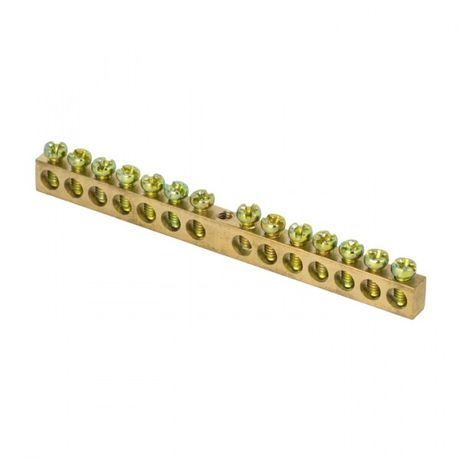

Шина PEN "ноль-земля" (8х12мм) 14 отверстий латунь крепеж по центру розничный стикер EKF PROxima | sn0-125-14-c-r

Шина PEN EKF PROxima sn0-125-14-c-r - это надежное решение для объединения нулевых и заземляющих проводников в распределительных щитах. Латунная конструкция с 14 точками подключения обеспечивает стабильный контакт даже при высоких нагрузках, а центральное крепление упрощает монтаж на DIN-рейку.

Назначение и область применения

Шина PEN EKF PROxima sn0-125-14-c-r используется для соединения нулевого проводника (N) и защитного заземления (PE) в электрических щитах. Применяется в промышленном оборудовании, автоматических системах управления, станках, конвейерах и других устройствах, где требуется надежное заземление и распределение нуля. Подходит для установки в щитах класса НКУ.

Технические характеристики

• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медными и алюминиевыми проводниками
• Габариты: 8×12 мм - компактный профиль для плотной укладки в ограниченном пространстве
• Номинальный ток: 125 А - выдерживает длительные нагрузки без перегрева
• Номинальное напряжение: 400 В - соответствует стандартным сетям 380/220 В
• Количество подключений: 14 отверстий - позволяет подсоединить до 14 проводников
• Диапазон сечений: 2,5–16 мм2 - совместим с большинством распространенных жил
• Температурный режим: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита
• Тип подключения: винтовой - фиксация провода гайкой с плоским основанием
• Цвет: латунь - естественный металлический оттенок без окраски

Совместимость и монтаж

Шина монтируется на изоляторы через центральное крепление - удобно для установки на DIN-рейку или прямо на стенку щита. Для фиксации используются винты из оцинкованной стали, которые не corroдируют и обеспечивают долговечный контакт. Диаметр отверстий рассчитан под провода сечением 2,5–16 мм2; перед затяжкой проверьте, чтобы жила полностью вошла в гнездо. Круглая форма головки винта исключает пережим и повреждение жилы. Установка возможна только в защищённых корпусах - IP00 не допускает открытый доступ к токоведущим частям.

Безопасность и стандарты

Изоляторы выполнены из самозатухающего пластика - не поддерживают горение, что снижает риск возгорания при аварии. Материалы соответствуют требованиям безопасности для электроустановок. Шина не имеет сертификата IP выше 00, поэтому не применяется вне щитов. Все элементы соответствуют ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Оцинкованная поверхность - позволяет безопасно подключать как медные, так и алюминиевые провода без риска гальванической коррозии
• Высокая теплопроводность латуни - эффективно рассеивает тепло при работе под нагрузкой
• Чёткая разметка отверстий - упрощает планирование распределения проводов
• Простая замена - при необходимости можно легко демонтировать и заменить одну шину без перепайки всей системы
• Фирменное качество EKF - гарантия стабильности контакта и долговечности

Ограничения применения

• Не предназначен для открытой установки - IP00 требует обязательного размещения внутри закрытого щита
• Не использовать в средах с повышенной влажностью, химическими испарениями или агрессивной средой - даже оцинкованная латунь не защищена от постоянного воздействия
• Запрещено применять для токов выше 125 А - превышение вызывает перегрев и деформацию контактов
• Не рекомендуется для многожильных проводов с очень мягкими жилами (например, сверхмягкие кабели) - требуется осторожная затяжка, чтобы не раздавить провод

Примеры использования

• Щиты управления насосными станциями - объединение N и PE для нескольких двигателей
• Производственные линии - распределение нуля между контроллерами, сенсорами и приводами
• Аварийные освещение и сигнализация - обеспечение надёжного заземления в критически важных цепях
• Электроустановки в логистических центрах - компактное решение для множества слаботочных и силовых линий

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание слишком толстых и тонких жил усложняет равномерную затяжку
• Используйте крестовую отвёртку нужного размера - недостаточно усилия приведёт к плохому контакту, избыточного - к повреждению резьбы
• При использовании алюминиевых проводов - нанесите антиоксидантную пасту на жилу перед затяжкой
• Обязательно пометьте каждое отверстие (N / PE) этикетками - это ускоряет обслуживание и снижает риск ошибок
• Проверяйте момент затяжки винтов - он должен быть достаточным для герметичного контакта, но не превышать допустимый уровень для латуни
• При замене старой шины - сохраняйте цветовую маркировку проводов: голубой - N, желто-зелёный - PE
