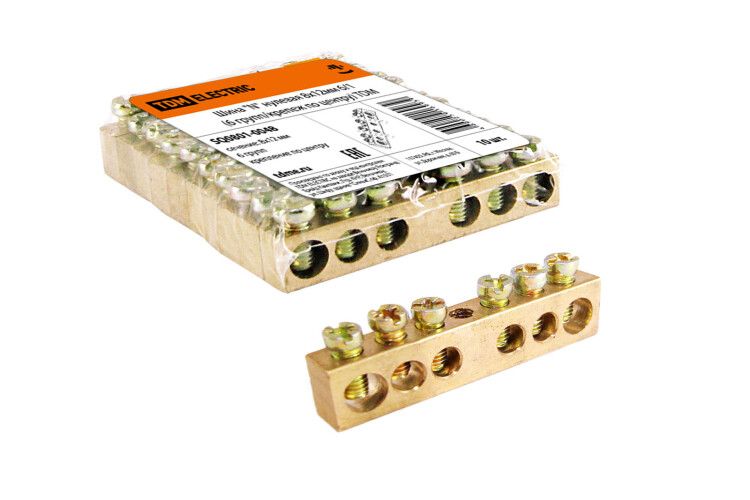

Шина "N" нулевая 8х12мм 6/1 (6 групп/крепеж по центру) | SQ0801-0048 TDM

Шина нулевая 8х12 мм 6/1 (6 групп, крепеж по центру) от TDM ELECTRIC - это надёжный элемент для организации нулевого провода в распределительных щитах. Артикул sq0801-0048 обеспечивает коммутацию до шести проводников с помощью винтовых зажимов, что упрощает монтаж и обслуживание электрощитов.

Назначение и область применения

Шина нулевая 8х12 мм 6/1 предназначена для объединения нулевых проводников в электрических щитах. Применяется в силовых, осветительных и автоматизированных системах - например, в щитах управления станков, конвейеров, бытовых и промышленных распределительных устройствах. Подходит для установки внутри DIN-рейки или на плоской поверхности благодаря центральному креплению.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество соединений: 6 (по одному на каждую группу)
• Материал контактов: латунь с содержанием меди ≥57%
• Размеры: 8×12 мм, длина 1000 мм
• Способ подключения: винтовой зажим
• Подключение проводов: до 10 мм2 (2 точки), до 6 мм2 (1 точка)
• Дополнительно: минимальная возможность подключения проводов 16 мм2 и 25 мм2 (по 0,01 точки - теоретически возможна, но не рекомендовано к использованию)

Совместимость и монтаж

Шина нулевая 8х12 мм 6/1 монтируется непосредственно на поверхность - без необходимости в DIN-рейке. Крепление выполнено по центру, что удобно при компактной компоновке щита. Для фиксации используйте болты M4–M5. Убедитесь, что площадь монтажной поверхности чистая и ровная. Соединения выполняются винтовыми зажимами: затягивайте до упора, но без перегрузки - чтобы не повредить контактную пластину. Провода сечением более 10 мм2 использовать нельзя - зажимы не рассчитаны на них.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках до 1000 В. Латунные контакты обеспечивают устойчивость к окислению и высокую теплопроводность. Напряжение 400 В и ток 125 А позволяют применять шину в трёхфазных сетях TN-S и TN-C-S. Сертификаты производителя подтверждают соответствие нормам IEC 60947-7-1.

Преимущества

• Высокая плотность соединений: 6 точек на одной шине - экономия места в щите
• Латунные контакты с высоким содержанием меди - долговечность и стабильность передачи тока
• Универсальный способ крепления: можно устанавливать как на рейку, так и на стенку щита
• Чёткая маркировка групп - упрощает диагностику и обслуживание
• Стандартная длина 1000 мм - совместима с большинством типовых щитов

Ограничения применения

• Не предназначен для подключения проводов сечением свыше 10 мм2 - риск перегрева и потери контакта
• Зажимы для 16 мм2 и 25 мм2 указаны как 0,01 точки - фактически использование невозможно; не пытайтесь насильно вставить большие жилы
• Не используется в качестве фазной шины - только для N-проводника
• Не рекомендуется для открытой установки вне щита - отсутствует защита IP
• Не подходит для частых демонтажей - многократное откручивание зажимов снижает надёжность контакта

Примеры использования

• Объединение нулевых проводов от автоматических выключателей в квартирном щите
• Сборка нулевой шины в промышленном щите управления насосной станцией
• Формирование общей нулевой точки в системе UPS или ИБП
• Распределение PEN-провода после входного автомата в щите типа ЩО-70

Практические советы

• Перед монтажом зачистите все провода до металлического блеска - особенно важно для медных жил
• Используйте калиброванный ключ - не допускайте перетяга, который деформирует латунный контакт
• Если требуется больше 6 соединений - выберите другую модель (например, 8- или 12-позиционную) или используйте две шины параллельно
• Проверьте посадочное место: центральное крепление требует свободного доступа с двух сторон
• Для длительной работы в условиях повышенной влажности - дополнительно герметизируйте зажимы термоусадкой или силиконовым составом
