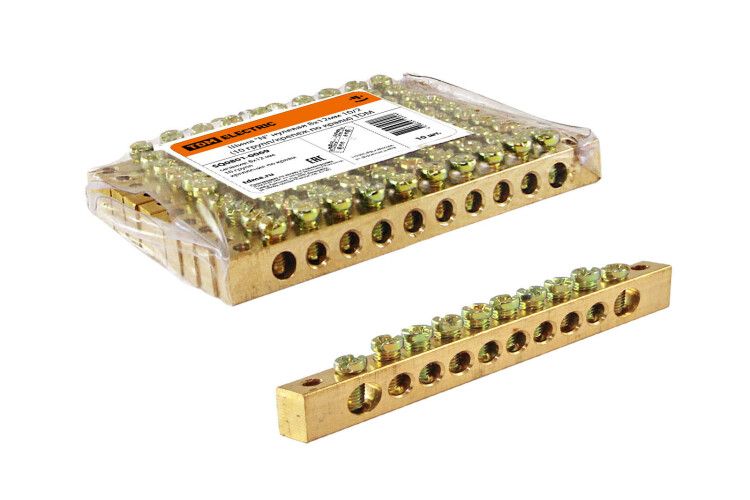

Шина "N" нулевая 8x12мм 10/2 (10 групп/крепеж по краям) | SQ0801-0069 TDM

Шина нулевая 8x12 мм 10/2 (10 групп, крепеж по краям) от TDM ELECTRIC — это надежный элемент для организации нулевого провода в распределительных щитах. Артикул sq0801-0069 обеспечивает фиксированную компоновку на 10 точек подключения, что упрощает монтаж в типовых системах защиты и коммутации.

Назначение и область применения

Эта шина предназначена для создания единой точки подключения нулевых проводников в электрических щитах. Применяется в силовых и распределительных устройствах: автоматических выключателях, УЗО, дифференциальных автоматах, а также в системах заземления при необходимости. Подходит для жилых, офисных и промышленных объектов, где требуется организовать несколько нулевых ответвлений в одном месте.

Технические характеристики

• Размеры: 8×12 мм — сечение контактной части, длина 1000 мм
• Номинальный ток: 125 А — способна работать длительно при нагрузке до этого значения
• Номинальное напряжение: 400 В — рассчитана на использование в сетях до 400 В переменного тока
• Количество подключений: 10 точек — каждая позволяет подсоединить один проводник
• Способ подключения: винтовой — надежное механическое соединение с возможностью многократного демонтажа
• Материал контактов: латунь с содержанием меди ≥57% — высокая электропроводность и устойчивость к окислению
• Количество соединений 10 мм: 2 — два отверстия под провода сечением до 10 мм²
• Количество соединений <6 мм: 2 — два отверстия под провода меньшего сечения (до 6 мм²)
• Количество соединений 16 мм: 0,01 — практически не используется, допущено для совместимости с другими моделями
• Количество соединений 25 мм: 0,01 — аналогично, минимальная возможность, не рекомендовано к использованию

Совместимость и монтаж

Шина монтируется непосредственно на DIN-рейку или крепится болтами по краям корпуса. Для установки требуются стандартные инструменты: отвертка и гаечный ключ. Крепление по краям позволяет фиксировать шину вне зависимости от наличия DIN-рейки — удобно при монтаже в нестандартных щитах. Все винты доступны для обслуживания без снятия шины. Диапазон сечений проводов: от 0,5 мм² до 10 мм². Провода большего сечения (16–25 мм²) не подходят — отверстия не рассчитаны на них.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для внутреннего электрооборудования. Латунные контакты обеспечивают устойчивость к нагреву и коррозии. Нет сертификата IP — применяется только внутри закрытых щитов. Не предназначен для открытой установки или условий повышенной влажности без дополнительной защиты.

Преимущества

• Фиксированные 10 точек подключения — исключают необходимость резки и доработки
• Высокая плотность соединений — экономия места в щите
• Латунные контакты — долговечность и стабильность сопротивления
• Универсальный крепеж — можно монтировать как на рейку, так и на стенку щита
• Совместима с продуктами TDM ELECTRIC серии SQ0801 — легко заменяется на другие модели этой же линейки

Ограничения применения

• Не подходит для подключения проводов сечением более 10 мм² — отверстия физически не позволяют
• Не имеет защиты от внешней среды — нельзя использовать вне щита
• Не является шиной заземления по умолчанию — хотя может применяться для этих целей, необходимо проверить соответствие проектным решениям
• Нельзя использовать в цепях постоянного тока выше 400 В — спецификация рассчитана только на переменный ток

Примеры использования

• Подключение нулевых проводов от 10 автоматических выключателей в квартирном щите
• Сборка нулевой шины в промышленном щите управления станком
• Объединение нулей от нескольких УЗО в распределительном щите дома
• Альтернатива сборке из отдельных клеммников — снижает число соединений и повышает надежность

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤10 мм² — иначе они не войдут в отверстия
• Затягивайте винты равномерно, без перегруза — переусилие может повредить резьбу или деформировать контакт
• Если нужна шина длиннее 1 м — используйте модель SQ0801-0086, которая имеет 168 отверстий и гибкую длину
• Для лучшей тепловой стабильности не располагайте шину рядом с мощными источниками тепла (например, термореле или преобразователями частоты)
• При замене старой шины — сверьте количество точек подключения: эта модель (sq0801-0069) имеет именно 10, а не 12 или 16
