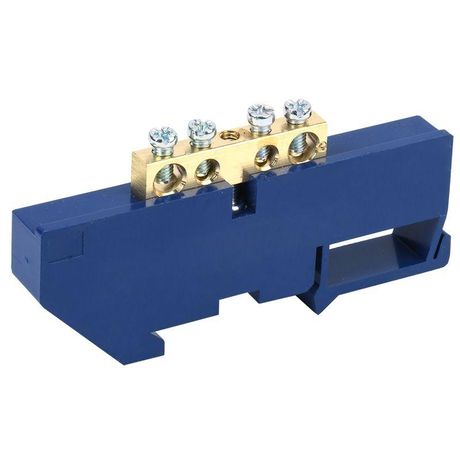

Шина ''N'' нулевая с синим изолятором на DIN-рейку 6x9 мм стойка бол. 4 группы, REXANT - 11-2338 MEET

Шина нулевая с синим изолятором на DIN-рейку 6x9 мм, стойка болтовая, 4 группы от REXANT - это компактное устройство для организации нулевого и защитного заземления в распределительных щитах. Артикулы etm11-2338 и 11-2338 обеспечивают надёжное соединение до четырёх проводников сечением до 25 мм2 при токе до 100 А.

Назначение и область применения

Эта шина используется для объединения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для монтажа в бытовых, коммерческих и промышленных распределительных устройствах. Применяется в системах TN-S и TN-C-S, где требуется выделенное и надёжное соединение нуля и заземления. Также допускается использование для фазных проводников, если они подключаются к одному потенциалу (например, при параллельном соединении нейтралей).

Технические характеристики

• Количество контактных групп: 4
• Номинальный ток: 100 А
• Диапазон сечений подключаемых проводов: до 25 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними группами
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Размеры основания: 6×9 мм - соответствует типовым требованиям для компактных щитов
• Максимальная относительная влажность окружающей среды: 90 % при температуре до +40 C

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается путём защёлкивания на рейку - никаких инструментов не требуется. Каждый из четырёх контактов имеет отдельную болтовую клемму с возможностью затяжки гаечным ключом. Для надёжного соединения используйте провода с зачищенной жилой длиной 8–10 мм. Момент затяжки - не более 1,5 Нм, чтобы не повредить резьбу. После монтажа проверьте плотность прилегания проводника - он не должен шататься в клемме.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках напряжением до 1000 В. Изоляционный материал устойчив к воздействию нормальных условий эксплуатации, включая перепады температуры и повышенную влажность. Однако не предназначен для работы во взрывоопасных зонах, на открытом воздухе или в условиях постоянного попадания воды.

Преимущества

• Высокая теплостойкость латуни снижает риск нагрева при длительной нагрузке 100 А
• Цветной изолятор (синий) позволяет легко отличить нулевые шины от фазных и заземляющих
• Чёткая разбивка на 4 группы упрощает организацию цепей и последующее обслуживание
• Удобная форма и компактные размеры позволяют использовать её даже в ограниченных пространствах щита

Ограничения применения

• Не применяется в сетях переменного тока выше 1000 В
• Запрещено использовать в местах с частым воздействием брызг, капель или прямого полива - изолятор не имеет защиты IP65+
• Не рекомендуется для подключения многожильных проводов без наконечников - существует риск ослабления контакта
• Не подходит для автоматических систем управления без ручного доступа - требует периодической проверки затяжки клемм

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных заземляющих проводников от розеток, светильников и оборудования
• Создание общей точки N и PE в распределительном щите промышленного объекта
• Использование в качестве временного решения при модернизации старых щитов с недостатком места

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 25 мм2 в одной шине может вызвать перегрузку слабых контактов
• При использовании в помещениях с высокой влажностью (баня, подвал) дополнительно проверяйте состояние изоляции каждые 6 месяцев
• Не закручивайте болты слишком сильно - латунь мягче стали, и резьба может деформироваться
• Для удобства обслуживания пометьте каждый вывод маркером или этикеткой - особенно если шина используется для нескольких контуров
• Артикул etm11-2338 и 11-2338 - это одна и та же модель; различия в номерах связаны с партиями поставки, а не с конструкцией
