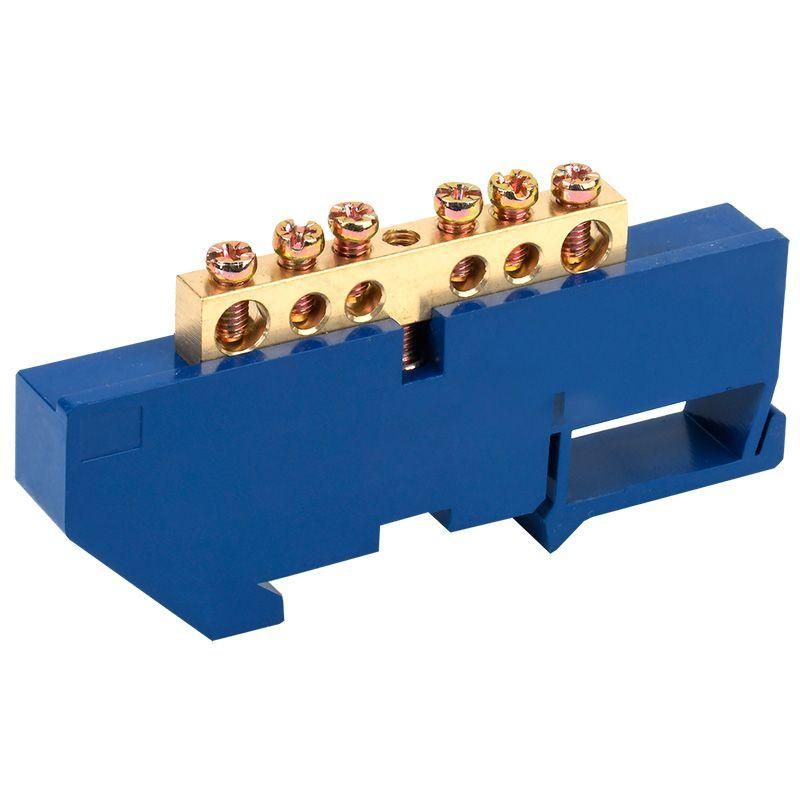

Шина ''N'' нулевая с синим изолятором на DIN-рейку 6x9 мм стойка бол. 6 групп, REXANT - 11-2339 MEET

Шина нулевая с синим изолятором на DIN-рейку 6x9 мм, стойка болтовая, 6 групп от REXANT - это компактное устройство для организации нулевого и защитного заземления в распределительных щитах. Артикул 11-2339 обеспечивает надёжное соединение до шести проводников сечением до 16 мм2 при токе до 100 А.

Назначение и область применения

Шина нулевая REXANT используется для объединения нулевых (N), защитных (PE) и иногда фазных проводников в электрических щитах. Применяется в бытовых, коммерческих и промышленных системах: в этажных щитках, щитах управления станков, системах освещения и автоматизации. Подходит для установки в помещениях с умеренной влажностью.

Технические характеристики

• Количество контактных групп: 6
• Номинальный ток: 100 А
• Диапазон сечений проводов: до 16 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного касания и замыкания
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Габариты: 6×9 мм - компактная форма для плотной укладки в щите
• Рабочая влажность: не выше 90% - не рекомендуется для влажных сред без защиты

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек 35 мм, используемых в стандартах IEC. Устанавливается одним движением - защёлкивается на рейку. Каждый контакт имеет болтовое соединение с возможностью затяжки отверткой. Для надёжного контакта используйте наконечники типа НШВИ или НШВИ-2, соответствующие сечению 16 мм2. Не допускается перегрузка - максимальный ток 100 А на всю шину, не на каждый контакт отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Материалы - латунь и самозатухающий пластик - обеспечивают термическую и электрическую безопасность. Соответствие нормам ГОСТ Р 50030.2 и IEC 60947-7-1 подтверждается сертификацией производителя REXANT.

Преимущества

• Высокая долговечность благодаря латунным контактам - меньше нагрева и окисления
• Удобный синий изолятор - визуально выделяет нулевой контур, снижает риск ошибок при обслуживании
• Стандартный форм-фактор - легко заменить аналогичными изделиями других брендов
• Затяжка болтов доступна обычной отвёрткой - не требует специнструмента

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности свыше 90% - возможна конденсация и коррозия
• Не рассчитана на частые отключения нагрузки - не является коммутирующим элементом
• Не применяется в цепях переменного тока выше 1000 В
• Не подходит для многожильных проводов сечением более 16 мм2 - риск плохого контакта и перегрева

Примеры использования

• Этажный распределительный щит жилого дома - сборка всех N и PE проводников квартир
• Щит управления насосной станцией - подключение нуля и заземления от частотника и двигателей
• Осветительная панель торгового центра - объединение нулевых проводов от светильников
• Автоматизация производства - организация заземления в щитах PLC и датчиков

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 16 мм2 максимум; меньшие сечения можно использовать, но лучше применять наконечник
• Затягивайте болты равномерно - переусиливать нельзя, чтобы не повредить резьбу
• При использовании в щитах с ограниченным местом - учтите габариты 6×9 мм: шина занимает мало места, но требует свободного доступа к болтам
• Обязательно пометьте каждую группу - даже с синим изолятором, чтобы избежать путаницы между N и PE
• Артикул 11-2339 - это точная модель REXANT; при замене ищите именно её, а не просто “шестигруппную шину” - отличаются материалы и шаг болтов
