Шина ''N'' нулевая с синим изолятором на DIN-рейку 6x9 мм стойка бол. 8 групп, REXANT - 11-2340 MEET

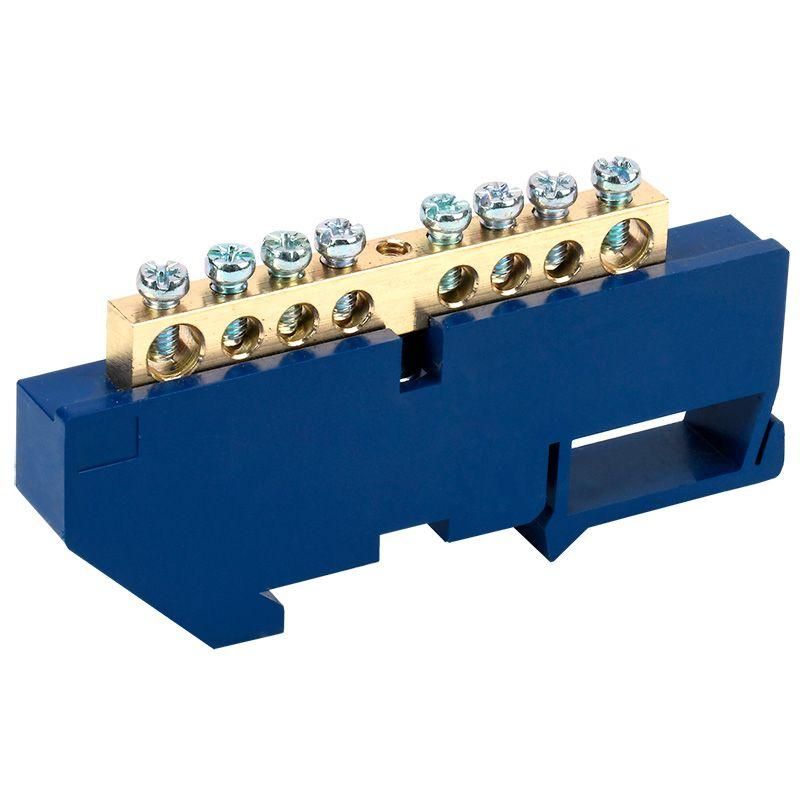

Шина нулевая с синим изолятором на DIN-рейку 6x9 мм, стойка болтовая, 8 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах автоматики и силовой электроустановки. Артикулы etm11-2340 и 11-2340 обеспечивают надёжное соединение до восьми проводников сечением 16 мм2 при токе до 100 А.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для сборки щитов в жилых домах, офисах, промышленных объектах и на производстве. Применяется там, где требуется организованная и безопасная коммутация множества цепей - например, в системах освещения, управления станками, конвейерами и бытовой техникой.

Технические характеристики

• Количество контактных групп: 8
• Номинальный ток: 100 А
• Максимальное сечение подключаемого провода: 16 мм2
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними контактами
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Размеры основания: 6×9 мм
• Максимальная относительная влажность среды: 90 % (без конденсации)

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек 35 мм, используемых в промышленных и бытовых щитах. Устанавливается легко: защёлкиваются фиксаторы на рейке - никаких инструментов не требуется. Для подключения проводов используются болтовые зажимы - затягиваются отверткой. Каждый контакт рассчитан на один провод сечением до 16 мм2. Не допускается перегрузка одного зажима несколькими проводами - это нарушает тепловой режим и снижает надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электрических щитах. Материал латуни и изолирующий корпус обеспечивают защиту от поражения током. Наличие изолятора исключает риск короткого замыкания между соседними контактами. Эксплуатация возможна только в помещениях с уровнем влажности не выше 90 %. Конденсат воды, попадание брызг или прямого воздействия влаги недопустимы - это выходит за рамки защиты IP-класса устройства.

Преимущества

• Высокая долговечность благодаря латунным контактам - материал не подвержен значительному окислению даже при длительной нагрузке
• Удобная цветовая маркировка: синий изолятор визуально отличает нулевую шину от фазных и заземляющих элементов
• Стандартный форм-фактор - легко интегрируется в любые существующие щитовые решения
• Чёткая раздельная система зажимов - позволяет точно контролировать количество и качество подключений

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует герметизация, не имеет защиты от пыли и влаги выше 90%
• Запрещено использовать для подключения проводов сечением больше 16 мм2 - это вызывает перегрев и повреждение зажимов
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации - возможно ослабление болтовых соединений
• Не подходит для многожильных проводов без наконечников - требуются клеммы типа “штырь” или “вилка”

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования в промышленном щите
• Сборка распределительных щитов для насосных станций, вентиляционных систем и конвейеров
• Альтернатива гребёнкам при необходимости точного контроля каждого подключения

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение не более 16 мм2 - иначе они не войдут в зажим
• Используйте наконечники (например, НШВИ) для многожильных проводов - так соединение будет прочнее и безопаснее
• После установки обязательно проверьте затяжку всех болтов - слабый контакт вызывает нагрев и выход из строя
• Не смешивайте эту шину с фазными шинами - сохраняйте цветовое различие (синий = N/PE) для удобства обслуживания
• При использовании в сыром помещении (например, в подвале) дополнительно убедитесь, что температура не опускается ниже +5 C - это влияет на эластичность изоляции
