Шина нулевая N 6х9 8 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-63-08-2

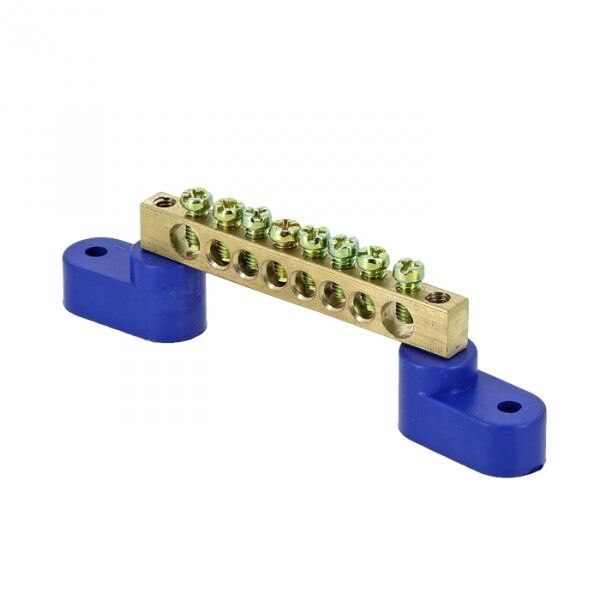

Шина нулевая EKF PROxima sn0-63-08-2 - это компактная и надежная шина для соединения нулевых проводников в распределительных устройствах. Выполнена из латуни, рассчитана на работу в промышленных условиях, устанавливается на шинопровод и обеспечивает безопасное подключение до восьми проводников.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-08-2 используется для присоединения нулевых проводников (N) в щитах и распределительных устройствах. Применяется в системах TN-S и TN-C-S, где требуется выделенная точка подключения нуля. Подходит для установки в НКУ (низковольтные коммутационные устройства), силовых щитах, пультах управления, на станках и конвейерах. Также может использоваться как шина заземления (PE), если конструкция позволяет и соблюдены требования норм.

Технические характеристики

• Тип подключения: винтовое - фиксация провода гайкой и болтом, удобна для многократного демонтажа
• Количество контактов: 8 - возможность подключить восемь одиночных проводников
• Материал: латунь - высокая электропроводность и устойчивость к окислению
• Номинальный ток: 100 А - допустимый постоянный ток без перегрева
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Диапазон сечений: 1,5–10 мм2 - совместима с медными проводами указанного сечения
• Количество полюсов: 1 - одна шина для одного типа проводника (N или PE)
• Габаритные размеры: 6×9 мм - компактная форма для плотной укладки в щите
• Степень защиты: IP00 - не защищена от внешних воздействий; требует установки внутри закрытого корпуса
• Диапазон рабочих температур: от –40 до +105 C - работает в суровых климатических условиях
• Цвет: синий - стандартизированная цветовая маркировка для нулевой шины
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям к контактным соединениям

Совместимость и монтаж

Шина EKF PROxima sn0-63-08-2 монтируется на шинопровод с помощью двух синих угловых изоляторов. Для установки необходимо использовать крепеж, предусмотренный конструкцией шинопровода. Диаметр отверстий под крепление соответствует стандартному шагу 63,08 мм - совместима с большинством DIN-рейки и шинопроводов EKF и аналогичных серий. Монтаж выполняется после отключения питания. Перед затяжкой винтов проверьте, что провод полностью вошел в контактную площадку - недостаточно глубокая посадка вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-1(1999) по механической прочности и тепловой стойкости. Латунная основа обеспечивает устойчивость к коррозии и долговременную проводимость. Цветовое исполнение - синий - соответствует ГОСТ Р 50462 для обозначения нулевого проводника. Однако, поскольку степень защиты IP00, использование вне электрошкафа запрещено - риск поражения током и повреждения контактов при открытой установке.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при нагрузке 100 А
• Фиксация через два изолятора исключает случайное замыкание на корпус
• Поддержка широкого диапазона сечений (1,5–10 мм2) - универсальность для разных типов кабелей
• Экономия 10–50% по стоимости по сравнению с европейскими аналогами без потери качества
• Совместимость с продукцией EKF PROxima - легко интегрируется в существующую систему сборки

Ограничения применения

• Не применяется в открытом виде - IP00 не защищает от пыли, влаги и прикосновений
• Не предназначен для подключения проводов более 10 мм2 - возможен перегрев и деформация контактов
• Не рекомендуется для цепей постоянного тока выше 400 В - спецификация рассчитана на переменный ток
• Запрещено использовать в качестве шины PE без согласования с проектом - требуется проверка схемы заземления

Примеры использования

• Щит освещения в производственном цеху - подключение нулей от групп светильников
• Распределительный щит станка - соединение нулевых жил от частотных преобразователей
• Аварийный щиток на объекте - организация точки N для автономных систем
• Сборка щита по проекту с применением шинопровода EKF PROxima - совместимость с другими элементами серии

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковый диаметр и были зачищены на 8–10 мм - слишком длинная зачистка может вызвать замыкание
• Затягивайте винты равномерно - переусилие повредит резьбу, слабая затяжка - увеличит переходное сопротивление
• При подключении нескольких проводов используйте перемычки из того же материала - не применяйте алюминиевые жилы без переходных наконечников
• Обязательно пометьте шину этикеткой “N” - даже при синем цвете это снижает риск ошибки при обслуживании
• Проверяйте температуру контактов через 2–3 часа после первого включения - если шина горячая, значит есть плохой контакт
