Шина нулевая с изолятором OptiKit BB-D-PE-DIN-22-8х12 желтый | 277871 КЭАЗ

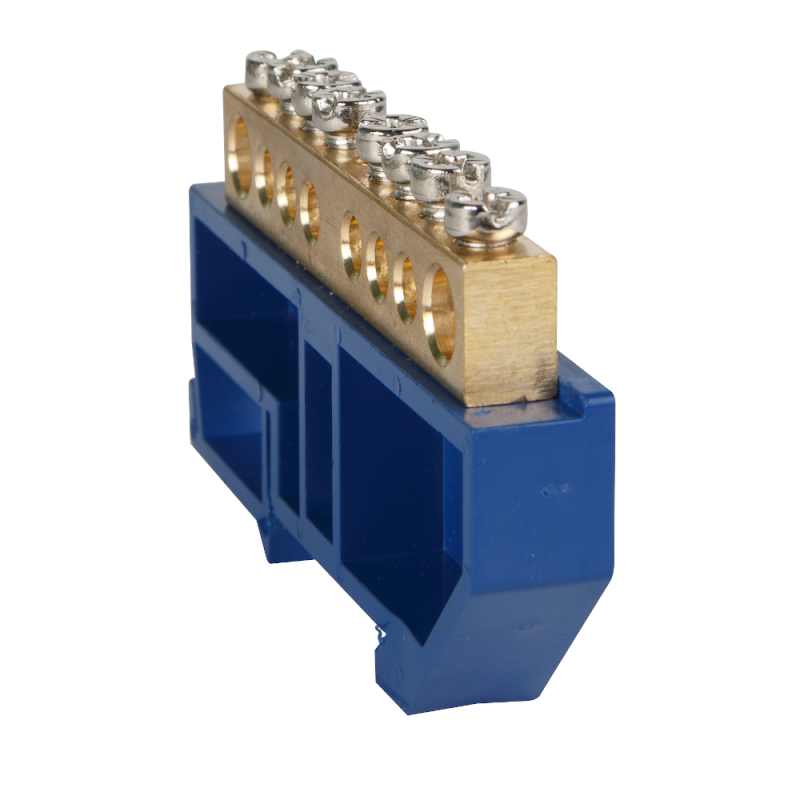

Шина нулевая с изолятором BB-D-PE-DIN-22-8х12 желтая от КЭАЗ Optima обеспечивает надёжное распределение нулевого провода в щитах с напряжением до 400 В. Устройство совмещает функции заземления и зануления, устанавливается на DIN-рейку и рассчитано на работу в жестких условиях.

Назначение и область применения

Шина нулевая с изолятором BB-D-PE-DIN-22-8х12 желтая используется для объединения нескольких нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в распределительных щитах. Применяется в системах TN-S и TN-C-S, где требуется выделить и заизолировать PE-проводник. Подходит для установки в промышленных, коммерческих и жилых объектах - например, в щитах управления станков, систем освещения, конвейеров и HVAC.

Технические характеристики

• Количество контактов: 22 - позволяет подключить до 22 проводников без перегрузки шины;
• Номинальный ток: 125 А - максимальный допустимый ток при длительной работе;
• Номинальное напряжение: 125 В - указано для условий испытаний; фактическая работа возможна до 400 В переменного/постоянного тока согласно описанию производителя;
• Диапазон сечений проводников: 10 мм2 - оптимально для медных проводов сечением до 10 мм2;
• Материал: латунь - обеспечивает высокую электропроводность и долговечность;
• Поверхность контактов: никелирование - снижает окисление, повышает контактную стабильность;
• Диаметр резьбы монтажного винта: M5 - стандартный размер для надёжного затягивания;
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных и жарких помещениях;
• Способ монтажа: DIN-рейка с Ω-профилем - совместима со всеми типами стандартных DIN-реек;
• Цвет: жёлтый - визуально отличает PE-шину от N-шИНЫ и фазных элементов.

Совместимость и монтаж

BB-D-PE-DIN-22-8х12 желтая устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на профиль. Все контакты доступны сверху - провода вставляются в гнёзда и фиксируются винтами M5. Не требует дополнительных креплений. Рекомендуется использовать инструмент с моментом затяжки 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить резьбу или корпус. Шина совместима с кабелями и проводами, соответствующими ГОСТ 31996 и IEC 60228.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам распределения в щитах по ГОСТ Р 50030.2 и IEC 61439. Жёлтый цвет и наличие изолятора обеспечивают соответствие нормам разделения PEN-проводника на PE и N. Никелированная поверхность предотвращает образование оксидов, что снижает риск нагрева и возгорания. Произведена на заводе КЭAZ, сертифицированном по ISO 9001.

Преимущества

• Высокая плотность контактов - 22 точки на компактной шине экономят место в щите;
• Жёлтый цвет и изоляция - исключают путаницу между PE и N, повышают безопасность при обслуживании;
• Никелированные контакты - устойчивы к коррозии даже во влажных средах;
• Универсальный монтаж - подходит для любых щитов с DIN-рейкой, не требует доработок;
• Стандартный шаг контактов - удобно для автоматических кабельных сборок и терминалов.

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение недопустимо;
• Поддерживает только провода до 10 мм2 - более толстые кабели не войдут в гнёзда;
• Не рекомендуется для открытых площадок без защиты от атмосферных воздействий - хотя IP-класс не указан, внешняя изоляция не является герметичной;
• Не заменяет основную шину заземления в крупных объектах - применяется как вторичная распределительная шина внутри щита.

Примеры использования

• Щит управления насосной станцией - объединение всех PE-проводов от двигателей;
• Распределительный щит офисного здания - разделение N и PE после входного автомата;
• Автоматизация цеха - подключение защитных проводников от частотных преобразователей и сенсоров;
• Обновление старого щита - замена перемычек на стандартизированную шину для повышения безопасности.

Практические советы

• Перед монтажом проверьте сечение проводов - они должны точно соответствовать 10 мм2, иначе будет плохой контакт;
• Затягивайте винты равномерно - не используйте силовые ключи, лучше применять отвертку с ограничителем момента;
• При использовании в сыром помещении (например, в подвале) дополнительно изолируйте места выхода проводов термоусадкой;
• Не смешивайте эту шину с другими моделями КЭАЗ Optima без проверки шага контактов - различаются по геометрии;
• Артикул 277871 - сохраняйте его при заказе запасных шин, так как аналоги других брендов могут иметь другой шаг или глубину гнезд.
