Шина нулевая с изолятором OptiKit BB-D-PE-DIN-4-8х12 желтый | 277875 КЭАЗ

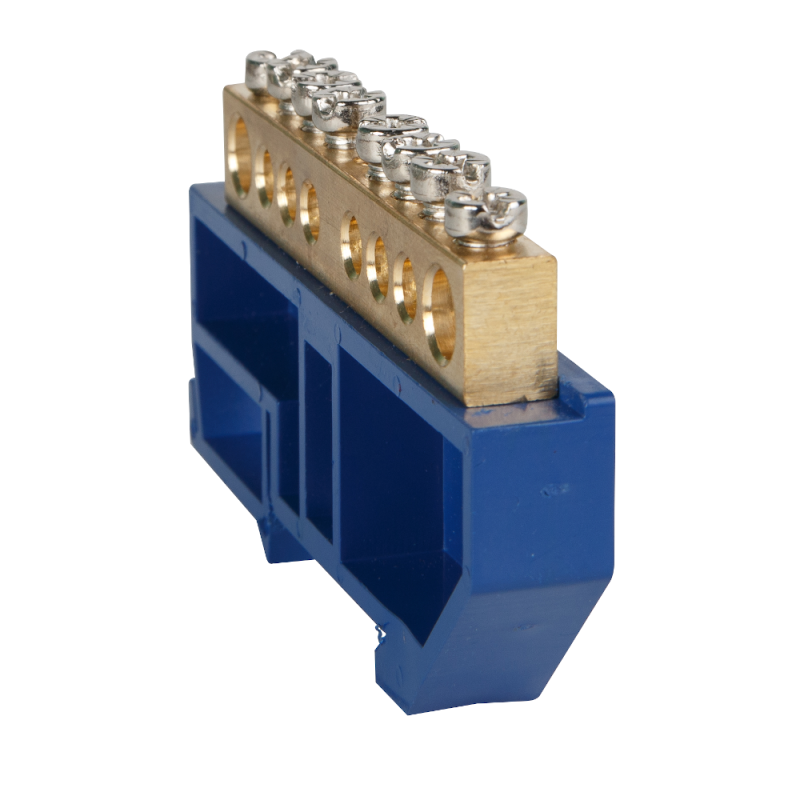

Шина нулевая с изолятором BB-D-PE-DIN-4-8x12 желтая от КЭАЗ Optima предназначена для надёжного соединения нулевых и защитных проводников в распределительных щитах. Устройство смонтировано на DIN-рейку, имеет четыре контакта и рассчитано на работу в условиях промышленной автоматизации и жилых зданий.

Назначение и область применения

Шина нулевая с изолятором BB-D-PE-DIN-4-8x12 желтая используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Применяется в системах TN-S и TN-C-S с напряжением до 400 В переменного и постоянного тока. Подходит для установки в промышленном оборудовании, бытовых и коммерческих распределительных щитах, на объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 125 В - указывает на класс защиты изоляции; фактическая работа возможна до 400 В согласно заявленному применению
• Количество контактов: 4 - позволяет подключить четыре провода одновременно
• Диапазон сечений: 10 мм2 - совместима с медными проводниками сечением до 10 мм2
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Поверхность контактов: никелирование - снижает окисление, повышает долговечность соединений
• Диаметр монтажного винта: M5 - стандартный размер для надёжного крепления проводов
• Рабочий температурный диапазон: от –40 до +50 C - работает в холодных и жарких помещениях
• Способ монтажа: DIN-рейка с Ω-профилем - стандартная фиксация в щитах всех типов

Совместимость и монтаж

Шина BB-D-PE-DIN-4-8x12 желтая устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в профиль. Провода подключаются через винты M5 - затягивать следует моментом 0,8–1,0 Нм, чтобы не повредить контакт. Не допускается использование проводов сечением более 10 мм2 - это может вызвать нагрев и ослабление контакта. Все контакты изолированы, что исключает случайное замыкание между соседними точками подключения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем в распределительных устройствах. Изоляция предотвращает доступ к токоведущим частям при установленной DIN-рейке. Никелированная поверхность контактов снижает риск возникновения переходного сопротивления, что важно для безопасности цепей PE.

Преимущества

• Удобная компактная форма - занимает мало места в щите
• Высокая надёжность соединений благодаря латуни и никелевому покрытию
• Чёткая цветовая маркировка (жёлтый корпус) - отличает нулевые/защитные шины от фазных
• Стандартный монтаж на DIN-рейку - совместима с любыми серийными щитами
• Подходит для многократных подключений и демонтажа без потери качества контакта

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение недопустимо
• Запрещено использовать с проводами сечением больше 10 мм2 - риск перегрева и выхода из строя
• Не рекомендуется для открытых площадок без защиты от осадков - хотя IP-класс не указан, внешняя среда должна быть контролируемой
• Не является заменой основной шине PEN - применяется только как распределительная

Примеры использования

• Объединение нулевых проводов от нескольких автоматических выключателей в квартирном щите
• Подключение защитных проводников (PE) от оборудования на производственной линии
• Распределение N и PE в щитах управления насосными станциями, вентиляцией, конвейерами
• Формирование общей точки заземления в распределительных пунктах торговых центров

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 1,5–10 мм2
• Затягивайте винты равномерно, не переусердствуйте - латунь мягче стали, легко деформируется
• При сборке щита группируйте аналогичные шины рядом - так удобнее обслуживание и диагностика
• Жёлтый цвет корпуса - сигнал, что это именно PE/N шина; не путайте с фазными шинами других цветов
• Для длительной эксплуатации периодически проверяйте состояние контактов - особенно в местах с повышенной влажностью
