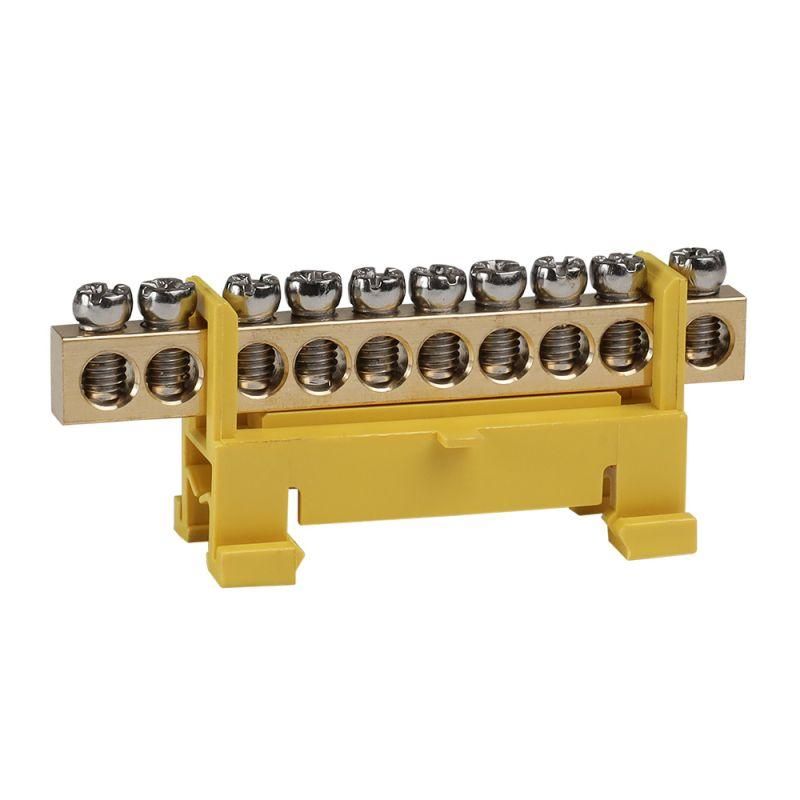

Шина нулевая тип Стойка OptiKit BB-S-PE-DIN-10-6х9 желтый | 277833 КЭАЗ

Шина нулевая тип Стойка BB-S-PE-DIN-10-6х9 желтая от КЭАЗ - это надёжный элемент для распределения нулевого провода в щитах, рассчитанный на работу в условиях промышленной автоматизации. Артикул 277833 соответствует серии OptiKit BB и обеспечивает устойчивое соединение при высоких нагрузках.

Назначение и область применения

Шина нулевая тип Стойка BB-S-PE-DIN-10-6х9 желтая используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в распределительных щитах. Применяется в системах с напряжением до 400 В переменного и постоянного тока - например, в промышленных щитах управления, станциях автоматики, конвейерах и системах освещения.

Технические характеристики

• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 100 В - указывает на класс изоляции, хотя шина допускает работу до 400 В
• Количество контактов: 10 - позволяет подключить до десяти проводов
• Диапазон сечений проводов: 10 мм2 - оптимально для медных жил сечением до 10 мм2
• Материал: латунь - обеспечивает хорошую проводимость и долговечность
• Поверхность контактов: никелированное покрытие - защищает от окисления и снижает переходное сопротивление
• Диаметр монтажного винта: M4 - совместим с стандартными крепёжными инструментами
• Рабочий температурный диапазон: от -40 до +50 C - подходит для холодных цехов и нагретых помещений
• Способ монтажа: DIN-рейка с Ω-профилем - легко фиксируется на стандартной рейке 35 мм

Совместимость и монтаж

Шина нулевая тип Стойка BB-S-PE-DIN-10-6х9 желтая устанавливается на DIN-рейку типа C (Ω-профиль) без дополнительных креплений. Для подключения используйте провода сечением до 10 мм2. Затяжка винтов M4 должна выполняться моментом 0,6–0,8 Нм - переусиливать нельзя, чтобы не повредить резьбу или контактную пластину. Убедитесь, что изоляция провода удалена полностью, но без повреждения жилы - это гарантирует плотный контакт.

Безопасность и стандарты

Изделие соответствует требованиям к электрическому соединению в щитах согласно ГОСТ Р 50030.2 и IEC 60947-7-1. Никелированное покрытие предотвращает образование оксидов, снижая риск перегрева. Шина не имеет открытых токоведущих частей после установки - безопасна при обслуживании.

Преимущества

• Высокая надёжность соединений благодаря латуни и никелевому покрытию
• Удобство монтажа на стандартной DIN-рейке - замена или добавление проводов без демонтажа всей системы
• Чёткая цветовая маркировка (жёлтый корпус) - отличает нулевые PE-проводники от других шин
• Стандартные размеры и шаг контактов - совместима с большинством модульных щитов

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение недопустимо
• Максимальное сечение провода - 10 мм2; более толстые жилы не войдут в зажим
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и нарушения изоляции
• Не подходит для многожильных проводов без наконечников - возможен разрыв контакта при вибрации

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в промышленном щите управления
• Объединение защитных заземляющих проводников (PE) в распределительном щите станции
• Распределение нуля в системах освещения на производстве с большим количеством светильников
• Формирование общей шины N/PE в щитах объектов с IT-системой заземления

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше использовать 6–10 мм2, чем близкий к максимуму 10 мм2, чтобы избежать перегрузки контактов
• Для многожильных проводов применяйте наконечники типа НШВИ - это исключит ослабление контакта со временем
• Жёлтый цвет шины - сигнал, что она предназначена именно для PE-проводника; не путайте её с голубыми (N) или белыми (фаза) аналогами
• При сборке щита оставляйте свободное место между шинами - так проще будет выполнять диагностику и замену
• Артикул 277833 - часть серии OptiKit BB от КЭАЗ; все компоненты этой серии совместимы друг с другом, что упрощает масштабирование проекта
