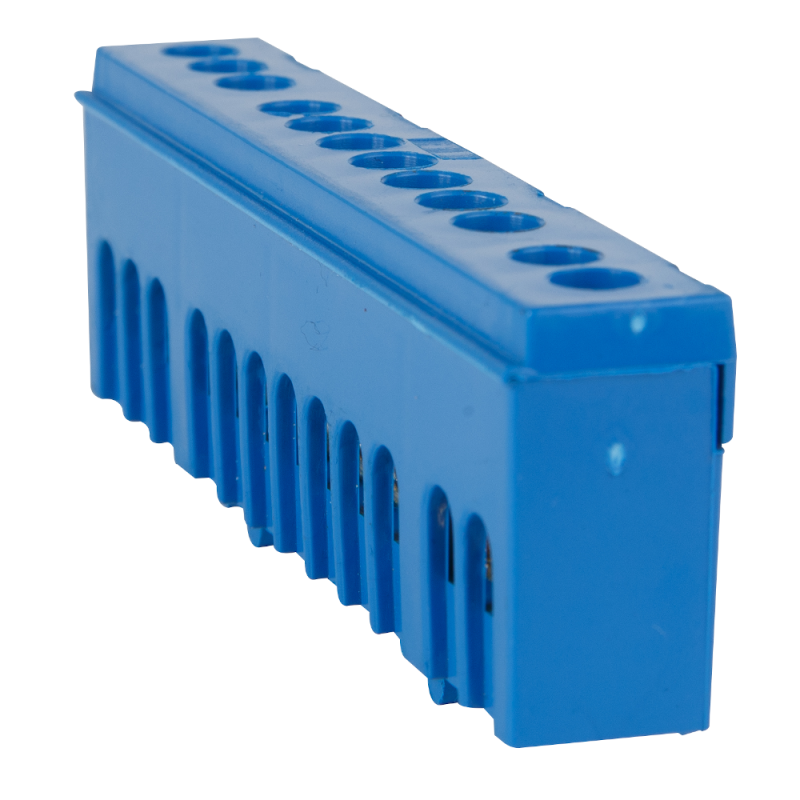

Шина нулевая с изолятором OptiKit BB-I-N-DIN-12-6х9 синий | 277952 КЭАЗ

Шина нулевая в изоляции BB-I-N-DIN-12-6х9 синий (КЭАЗ) - это надёжный элемент для организации нулевого провода в распределительных щитах. Применяется в системах до 400 В переменного и постоянного тока, обеспечивает безопасное и компактное соединение нескольких проводников на DIN-рейке. Артикул 277952, серия OptiKit BB.

Назначение и область применения

Шина нулевая в изоляции BB-I-N-DIN-12-6х9 синий (КЭАЗ) используется для объединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в электрощитах. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах с напряжением до 400 В. Часто применяется в щитах автоматики, системах освещения, насосных станциях и на конвейерах.

Технические характеристики

• Количество контактов: 12 - позволяет подключить до двенадцати проводов без перегрузки
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без нагрева
• Номинальное напряжение: 100 В - указывает минимальную допустимую изоляцию; фактически шина рассчитана на работу до 400 В
• Диапазон сечений проводов: 10 мм2 - подходит для одножильных и многожильных медных проводов сечением до 10 мм2
• Материал: латунь - высокая электропроводность и устойчивость к коррозии
• Поверхность контактов: никелирование - снижает окисление, увеличивает срок службы контактов
• Диаметр монтажного винта: M4 - стандартный размер для надёжного зажима
• Рабочая температура: от -40 до +50 C - работает в холодных помещениях и жарких цехах
• Способ монтажа: DIN-рейка с Ω-профилем - совместима со всеми типами стандартных DIN-реек

Совместимость и монтаж

BB-I-N-DIN-12-6х9 синий (КЭАЗ) устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких инструментов не требуется. Провода подключаются через винты M4: оголённая часть жилы должна быть 8–10 мм, без зачищения изоляции ближе чем на 5 мм от конца. Убедитесь, что сечение провода не превышает 10 мм2 - иначе контакт будет ненадёжным. Шина совместима с другими изделиями серии OptiKit BB, что позволяет собирать модульные решения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Изоляция выполнена из самозатухающего материала, предотвращающего распространение пламени. Никелированная поверхность контактов исключает образование оксидной плёнки, снижающей проводимость. Шина не содержит свинец и другие запрещённые вещества - соответствует RoHS.

Преимущества

• Цветная изоляция (синяя) - визуально отличает нулевой провод от фазных шин, снижает риск ошибок при обслуживании
• Высокая плотность контактов - 12 точек на компактном корпусе, экономит место в щите
• Стандартный шаг между контактами - удобно для равномерного распределения проводов
• Ударопрочный корпус - выдерживает механические воздействия при монтаже и эксплуатации
• Заводская проверка каждого экземпляра - гарантирует соответствие заявленным параметрам

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - применение в сетях 690 В недопустимо
• Не рекомендуется использовать для подключения алюминиевых проводов - возможна химическая реакция с латунью
• Максимальное сечение - 10 мм2; более толстые провода требуют другой модели
• Не следует затягивать винты усилием больше 0,5 Нм - есть риск повреждения резьбы
• Не подходит для открытой установки вне щита - изоляция не защищает от прямого попадания воды

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов от оборудования на производстве
• Сборка нулевой шины в частичных щитах для конвейерных линий
• Использование в качестве базовой шины в распределительных пунктах объектов ЖКХ

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - так равномернее распределится нагрузка
• Используйте кольцевые наконечники (при необходимости) - они лучше фиксируются в винтовых зажимах M4
• После монтажа проверьте затяжку всех винтов - слабый контакт вызывает нагрев и выход из строя
• При замене старой шины - отключите питание и убедитесь, что все провода отсоединены
• Артикул 277952 легко найти в каталогах КЭАЗ - он совпадает с номером в серии OptiKit BB
