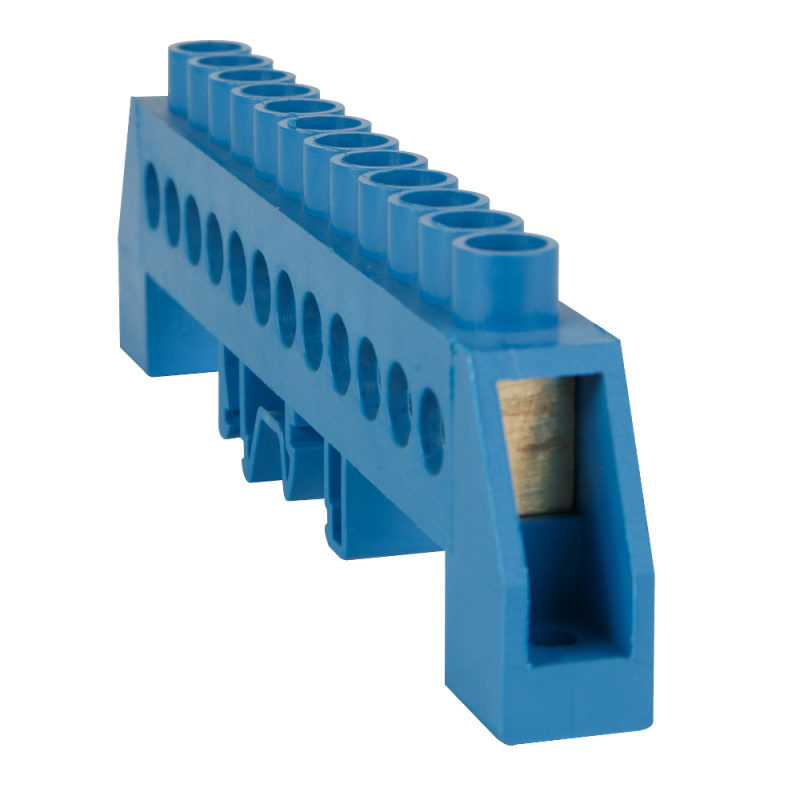

Шина нулевая в комбинированной изоляции OptiKit BB-F-N-DIN-8-8х12 син. КЭАЗ 277973

Шина нулевая в комбинированной изоляции BB-F-N-DIN-8-8х12 синий от КЭАЗ Optima - это надёжный элемент для распределения нулевого провода в щитах с DIN-рейкой. Артикул 277973 подходит для установки в бытовых, промышленных и коммерческих электроустановках до 400 В.

Назначение и область применения

Шина нулевая в комбинированной изоляции BB-F-N-DIN-8-8х12 синий используется для соединения нулевых рабочих (N), нулевых защитных (PE) и фазных проводников в распределительных щитах. Применяется в системах TN-S, TN-C-S, TT с напряжением до 400 В переменного и постоянного тока. Подходит для монтажа в жилых домах, офисах, на производствах, в системах автоматизации и на объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до 125 ампер без перегрева;
• Номинальное напряжение: 125 В - рассчитана на работу в сетях до 400 В (рабочее напряжение ниже указанного значения);
• Количество контактов: 8 - позволяет подключить восемь проводников;
• Диапазон сечений проводов: 2,5–16 мм2 - совместима с медными и алюминиевыми проводами этого сечения;
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Поверхность контактов: никелирование - снижает окисление, повышает долговечность соединений;
• Диаметр монтажного винта: M5 - стандартный размер для надёжного зажима;
• Рабочий температурный диапазон: от –40 до +50 C - работает в холодных и жарких условиях;
• Способ монтажа: DIN-рейка с Ω-профилем - легко фиксируется на стандартной рейке шириной 35 мм.

Совместимость и монтаж

Шина BB-F-N-DIN-8-8х12 синий устанавливается на DIN-рейку типа C (Ω-профиль) без дополнительных креплений. Для монтажа достаточно защёлкнуть её на рейке и затянуть винты M5. Убедитесь, что сечение подключаемого провода находится в пределах 2,5–16 мм2. Перед подключением зачистите изоляцию на 8–10 мм, чтобы контакт был надёжным. Не используйте силовые инструменты - затягивайте винт рукой до упора, затем проверьте усилие отверткой.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам распределения в электроустановках до 1000 В. Комбинированная изоляция исключает случайное замыкание между контактами. Никелированная поверхность контактов снижает риск нагрева при длительной нагрузке. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем.

Преимущества

• Удобство сборки: восемь контактов позволяют отказаться от множества перемычек;
• Стабильность соединений: латунь и никель обеспечивают низкое переходное сопротивление;
• Защита от внешних воздействий: изоляция предотвращает прикосновение к токоведущим частям;
• Совместимость с комплектацией OptiKit BB - идеально сочетается с другими модулями КЭАЗ для быстрой сборки щита;
• Цвет синий - стандартизированный цвет для N-проводника, упрощает визуальную диагностику.

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - превышение может вызвать пробой изоляции;
• Не рекомендуется использовать в средах с агрессивными химическими веществами - латунь чувствительна к серосодержащим газам;
• Запрещено применять для подключения проводов меньше 2,5 мм2 или больше 16 мм2 - возможен плохой контакт или повреждение винта;
• Не является защитным устройством - не обеспечивает отключение при перегрузке или КЗ.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите;
• Объединение PE-проводников от розеток и светильников в промышленном щите;
• Распределение нуля в системах управления станками, насосами, конвейерами;
• Сборка готовых решений OptiKit BB в проектах с высокой степенью стандартизации.

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком толстый провод не войдёт в зажим, слишком тонкий будет болтаться;
• Не смешивайте медные и алюминиевые провода на одной шине - это создаёт риск электрохимической коррозии;
• После монтажа протестируйте все соединения тестером на целостность цепи и отсутствие повышенного сопротивления;
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние контактов каждые 6–12 месяцев;
• Артикул 277973 - оптимальный выбор, когда требуется 8 точек подключения; для большего числа - выбирайте модели с 12 или 16 контактами.
