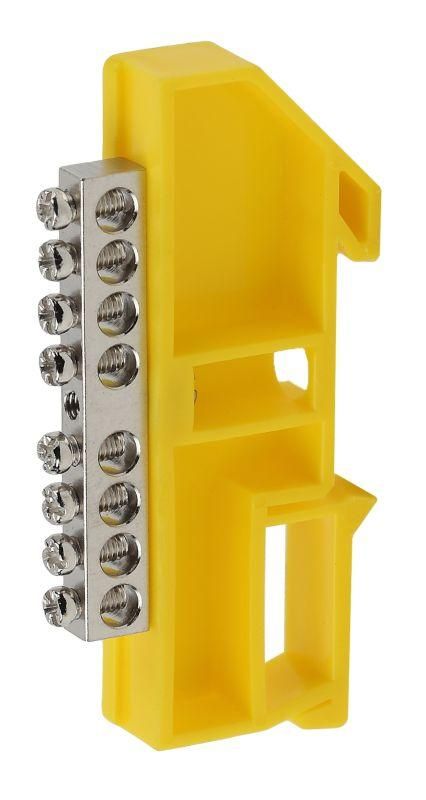

Шина PE "Земля" на DIN-изол ШНИ-6х9-8 никелированная Д-Желтый (10/250/9000) NO-222-91-1 | Б0044140 ЭРА

Шина PE заземления на DIN-изоляторе ШНИ-6х9-8 никелированная желтая NO-222-91-1 — это надёжный элемент для организации систем заземления в распределительных щитах. Бренд ЭРА обеспечивает соответствие требованиям безопасности, а никелированное покрытие и изолированный монтаж делают эту шину удобной для установки в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Шина PE заземления на DIN-изоляторе ШНИ-6х9-8 никелированная желтая NO-222-91-1 используется для объединения нескольких защитных проводников (PE) в одном месте. Применяется в силовых щитах жилых, промышленных и коммерческих объектов. Подходит для подключения заземляющих проводов от автоматических выключателей, УЗО, оборудования и других устройств, требующих надёжного заземления.

Технические характеристики

• Тип изделия: шина нулевая (для заземления — PE)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Количество контактных точек: 8
• Сечение подключаемого провода: 10–25 мм²
• Номинальный ток: 100 А
• Рабочее напряжение: до 380 В
• Материал основания: латунь
• Покрытие: никелированное (коррозионностойкое)
• Толщина шины: 9 мм
• Просвет между шиной и задней стенкой щита: 24 мм
• Изоляция: да — шина смонтирована на самозатухающий пластиковый изолятор

Совместимость и монтаж

Шина NO-222-91-1 устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть её в рейку — дополнительные крепления не требуются. Каждый контакт рассчитан на один проводник сечением 10–25 мм². Зажимы обеспечивают плотный контакт даже при многожильных проводах. Никелированная поверхность снижает риск окисления, что особенно важно при длительной эксплуатации. Убедитесь, что в щите есть свободное место минимум 24 мм от задней стенки до переднего края шины — это необходимо для правильного прохода проводов.

Безопасность и стандарты

Шина выполнена из латуни с никелированным покрытием — материал соответствует требованиям ГОСТ Р МЭК 60947-7-1 для комплектных устройств. Самозатухающий изолятор предотвращает распространение пламени при перегреве. Изолированный монтаж исключает случайное замыкание на корпус щита. Работает в температурном диапазоне от -25°C до +60°C, что позволяет использовать в большинстве типовых условий.

Преимущества

• Устойчивость к коррозии благодаря никелированию — продлевает срок службы
• Изолированная конструкция — безопасна при работе рядом с металлическими частями щита
• Высокая нагрузочная способность (100 А) — подходит для групповых цепей
• 8 контактов — позволяют объединить несколько заземляющих проводов без переходников
• Простота монтажа — не требует сверления или дополнительных креплений

Ограничения применения

• Не предназначен для подключения фазных проводников — только для PE (защитного заземления)
• Не рекомендуется для использования в помещениях с постоянным воздействием открытого огня или химически активных паров
• Максимальное сечение провода — 25 мм²; более толстые провода потребуют другого решения
• Не следует применять в качестве нулевой шины N — для этого существуют другие модели

Примеры использования

• Объединение заземляющих проводов от автоматов в этажном щите многоквартирного дома
• Подключение защитного заземления к частотному преобразователю на производственной линии
• Создание единой точки заземления для группы станков на конвейере
• Распределение PE-проводов в щитах управления насосными станциями

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 10–25 мм² — иначе возможен плохой контакт
• При использовании многожильных проводов используйте наконечники (штыревые или трубчатые) — это повысит надёжность
• Не затягивайте зажимы слишком сильно — можно повредить латунные контакты
• Учитывайте просвет 24 мм при выборе глубины щита — недостаток места может помешать прокладке проводов
• Шина NO-222-91-1 совместима с другими изделиями бренда ЭРА — легко дополнять систему однотипными элементами
