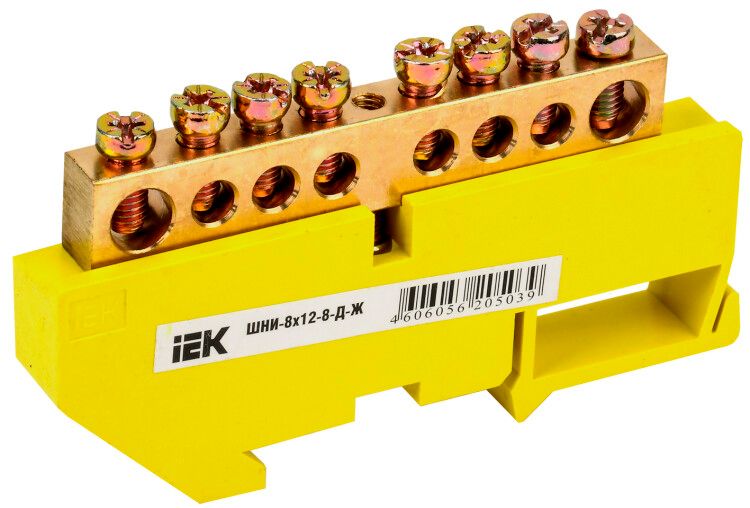

Шина PE "земля" на DIN-изоляторе ШНИ-8х12-8-Д-Ж | YNN10-812-8D-K05 IEK

Шина заземления PE на DIN-изоляторах ШНИ-8х12-8-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Латунная конструкция с изоляцией обеспечивает безопасную работу при высоких нагрузках, а монтаж на DIN-рейку упрощает установку в типовые шкафы.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-8х12-8-Д-Ж используется для сборки систем заземления и зануления в электрощитах. Применяется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников - например, от автоматических выключателей, УЗО, дифференциальных аппаратов. Подходит для промышленных, коммерческих и жилых объектов, где требуется компактное и надёжное распределение заземляющих проводов.

Технические характеристики

• Количество контактных точек: 8
• Номинальный ток: 125 А
• Рабочее напряжение: 380 В
• Толщина шины: 12 мм
• Поддерживаемое сечение провода: до 25 мм2
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Рабочий температурный диапазон: от –40 C до +50 C
• Срок службы: 15 лет
• Цвет: желтый - соответствует цветовой маркировке PE-проводников
• Отделка поверхности: необработанная - без покрытия, сохраняет естественные свойства латуни
• Изолированный монтаж: да - шина закреплена на изоляторах, исключает случайное замыкание на корпус щита
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Шина ШНИ-8х12-8-Д-Ж крепится стандартной 35-мм DIN-рейкой. Для фиксации используются изоляторы, расположенные либо по центру, либо по краям - в зависимости от исполнения. Монтаж возможен как на рейку внутри щита, так и непосредственно на стенку металлического шкафа через угловые изоляторы. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы - это предотвращает ослабление контакта и перегрев. Диаметр отверстий под болты рассчитан под стандартные наконечники для сечений до 25 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к устройствам заземления в электроустановках. Цветовая маркировка (жёлтый) соответствует ГОСТ Р 50462 и международным нормам для PE-проводников. Изолирующие элементы обеспечивают электробезопасность даже при работе в условиях повышенной влажности. Номинальный ток 125 А позволяет использовать шину в сетях с высокими токовыми нагрузками, включая системы питания оборудования класса IP54–IP65.

Преимущества

• Высокая механическая прочность благодаря латунной основе и толщине 12 мм
• Устойчивость к коррозии - материал не требует дополнительного покрытия
• Готовый к использованию набор изоляторов - не нуждается в самостоятельном подборе креплений
• Чёткая цветовая идентификация - жёлтый цвет сразу указывает на функциональное назначение
• Совместимость с большинством модульных устройств IEK и других производителей

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - превышение может вызвать пробой изоляции
• Не допускается использование с проводами сечением более 25 мм2 - риск перегрева и потери контакта
• Не следует применять в средах с постоянным воздействием агрессивных химикатов - хотя латунь устойчива, длительный контакт с кислотами или солями снижает срок службы
• Не является автономным устройством - требует наличия DIN-рейки или подходящего основания для крепления

Примеры использования

• Распределительный щит в производственном цехе - подключение заземления к станкам, насосам, конвейерам
• Щит освещения в офисном здании - сборка PE-проводников от светильников и розеток
• Аварийный генераторный щит - обеспечение защиты от утечек тока
• Щит управления HVAC-системами - надёжное заземление двигателей и контроллеров

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное 25 мм2. Большие сечения потребуют другой шины.
• Обязательно затягивайте болты моментом, соответствующим рекомендациям производителя наконечников - недостаточно и избыточное усилие одинаково опасны.
• При установке в щит с металлическим корпусом убедитесь, что изоляторы полностью отделяют шину от корпуса - проверьте отсутствие контакта с помощью тестера.
• Шина ШНИ-8х12-8-Д-Ж совместима с другими изделиями серии IEK - можно собирать унифицированные решения без адаптеров.
• Для удобства обслуживания оставляйте свободное место вокруг шины - доступ к болтам должен быть не ограничен соседними модулями.
