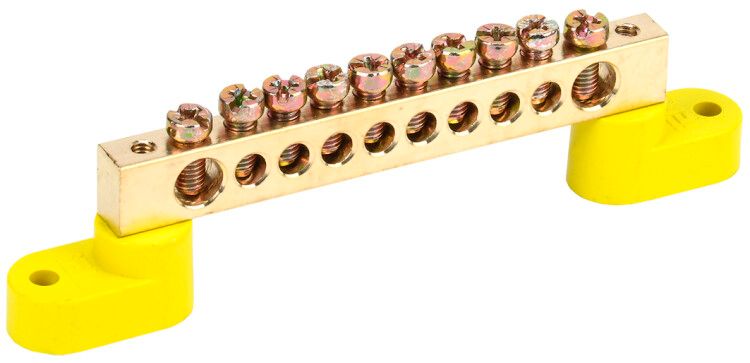

Шина PE "земля" ШНИ-8х12-10-У2-Ж на двух угловых изоляторах IEK YNN10-812-10C2-K05

Шина PE земля на угловых изоляторах ШНИ-8х12-10-У2-Ж от IEK предназначена для надёжного соединения защитных нулевых проводников в распределительных щитах. Эта модель обеспечивает безопасное заземление с высокой механической устойчивостью благодаря изолированному монтажу на угловых опорах.

Назначение и область применения

Шина ШНИ-8х12-10-У2-Ж используется для подключения защитных нулевых проводов (PE) в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах управления насосами, конвейерами, освещением и автоматикой.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях с напряжением до 380 В переменного тока
• Количество контактов: 10 - позволяет подключить до десяти проводников
• Материал: латунь - обеспечивает хорошую электропроводность и коррозионную стойкость
• Толщина: 15 мм - достаточна для механической жесткости и тепловой стабильности
• Диапазон сечений: 25 мм2 - совместима с проводами до 25 мм2 (при использовании наконечников)
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата, включая холодные склады и открытые площадки
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает шину PE от других шин (например, N-шин)
• Изолированный монтаж: да - исключает случайные замыкания на корпус щита
• Отделка поверхности: необработанная - не требует дополнительной защиты, но может нуждаться в очистке при длительном хранении

Совместимость и монтаж

Шина ШНИ-8х12-10-У2-Ж крепится через угловые изоляторы либо на DIN-рейку (35 мм), либо прямо на стенку щита. Для монтажа используются болты и гайки, входящие в комплект. Установка возможна на металлические и неметаллические панели. При подключении медных многожильных проводов обязательно применение наконечников-гильз - это предотвращает ослабление контакта и повреждение жил. Диаметр отверстий под болты соответствует стандартным требованиям для проводов сечением до 25 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Конструкция обеспечивает электробезопасность за счёт изолирующих элементов и цветового кодирования (жёлтый - знак PE). Отсутствие покрытия не снижает безопасность, так как материал - латунь - сам по себе устойчив к окислению в нормальных условиях эксплуатации.

Преимущества

• Высокая надёжность контактов благодаря латунной основе и плотному зажиму
• Гибкий способ крепления - можно фиксировать как на рейку, так и на панель
• Чёткая визуальная идентификация - жёлтый цвет сразу указывает на функцию PE
• Стандартная длина и количество точек подключения - легко масштабируется в типовых решениях
• Подтверждённый срок службы - 15 лет при правильной сборке

Ограничения применения

• Не предназначен для работы при температурах ниже -40 C или выше +50 C - риск потери прочности материала
• Не следует использовать для подключения алюминиевых проводов - латунь и алюминий образуют гальванопару, что вызывает коррозию
• Не рекомендуется монтировать в средах с постоянным воздействием кислот, щелочей или солёной воды - даже латунь со временем поддаётся агрессивной среде
• Не имеет встроенной защиты от перегрузки - должна использоваться в сочетании с автоматическими выключателями и УЗО

Примеры использования

• Щиты освещения в офисных зданиях - объединение всех PE-проводов от светильников
• Промышленные панели управления - заземление двигателей, частотных преобразователей
• Аварийные системы питания - обеспечение целостности заземления при аварийных режимах
• Щитовые комнаты на объектах ЖКХ - центральный пункт заземления для всего этажа

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2; используйте наконечники НШВИ или НШКИ
• При креплении на DIN-рейку убедитесь, что изоляторы правильно зафиксированы - слабый контакт может привести к нагреву
• Не затягивайте болты слишком сильно - латунь мягче стали, есть риск срезания резьбы
• При установке в сыром помещении периодически проверяйте состояние контактов - даже необработанная латунь может окисляться при повышенной влажности
• Шина ШНИ-8х12-10-У2-Ж от IEK совместима с большинством модульных щитов IEK и аналогичных серий - удобна для стандартизации сборки
