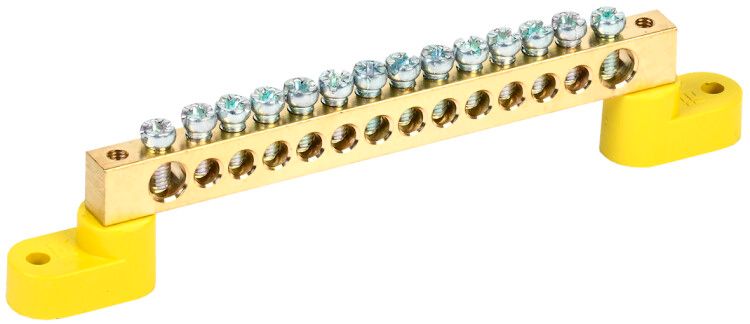

Шина PE "земля" на двух угловых изоляторах ШНИ-8х12-14-У2-Ж | YNN10-812-14C2-K05 IEK

Шина заземления PE на угловых изоляторах ШНИ-8х12-14-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Латунная конструкция с изоляцией обеспечивает безопасную работу в условиях высокой влажности и перепадов температур, а 14 контактных точек позволяют организовать компактную и удобную систему заземления.

Назначение и область применения

Шина заземления PE на угловых изоляторах ШНИ-8х12-14-У2-Ж используется для подключения нулевых защитных (PE) и рабочих нулевых (N) проводов в электрощитах. Применяется в промышленном и коммерческом электрооборудовании: распределительных щитах, пультах управления, станках, конвейерах, системах освещения и автоматизации. Подходит для установки в помещениях с нормальной и повышенной влажностью.

Технические характеристики

• Номинальный ток: 125 А
• Рабочее напряжение: 380 В
• Материал: латунь - устойчив к коррозии, обеспечивает хорошую электропроводность
• Толщина шины: 15 мм - повышает механическую прочность и теплостойкость
• Количество контактов: 14 - позволяет подключить до 14 проводников
• Диапазон сечений проводов: 25 мм2 - оптимально для многожильных медных проводов
• Диапазон рабочих температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: желтый - визуально выделяет заземляющую шину согласно требованиям ГОСТ
• Изолированный монтаж: да - исключает случайные замыкания на корпус щита
• Отделка поверхности: необработанная - сохраняет естественные антикоррозийные свойства латуни

Совместимость и монтаж

Шина ШНИ-8х12-14-У2-Ж крепится двумя способами: через угловые изоляторы на DIN-рейку шириной 35 мм или непосредственно на стенку металлического щита. Монтаж осуществляется на монтажную плату - требуется предварительно просверлить отверстия под крепёж. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы. Диаметр отверстий под болты соответствует стандартным размерам для проводов сечением до 25 мм2. Убедитесь, что посадочные места на шине совпадают с габаритами вашего щита - внешние габариты не указаны, проверьте физически перед заказом.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к заземляющим устройствам в распределительных щитах. Цвет - желтый - соответствует цветовой маркировке PE-проводников по ГОСТ 33542. Изоляция предотвращает пробой на корпус, снижает риск поражения током. Номинальный ток 125 А и класс защиты IP20 обеспечивают безопасную работу в закрытых щитах. Соответствие стандартам подтверждается сертификатами IEK, доступными на официальном сайте.

Преимущества

• Высокая надёжность за счёт латунной основы - не требует покраски или специального обслуживания
• Удобство сборки: 14 точек подключения позволяют отказаться от перемычек между шинами
• Гибкий монтаж: можно крепить как на DIN-рейку, так и на панель - подходит для любых типов щитов
• Стабильная работа при экстремальных температурах - подходит для неотапливаемых помещений
• Долгий срок службы - экономия на замене оборудования в течение всего срока эксплуатации объекта

Ограничения применения

• Не предназначен для открытой установки вне щита - отсутствует степень защиты выше IP20
• Не подходит для алюминиевых проводов - материал шины и наконечники рассчитаны на медь
• Не имеет встроенной защиты от перегрузок - необходимо использовать автоматические выключатели или предохранители в цепи
• Не применяется в взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения
• Не рекомендуется для частичного монтажа - все 14 контактов должны быть задействованы равномерно, чтобы избежать перегрева

Примеры использования

• Подключение защитных проводников от всех автоматических выключателей в этажном щите ЖКХ
• Заземление корпусов насосов и двигателей на производственных линиях
• Объединение нулевых проводов в щитах систем видеонаблюдения и сигнализации
• Сборка распределительных щитов в холодильных камерах - благодаря диапазону температур от -40 C

Практические советы

• Перед монтажом проверьте соответствие сечения провода 25 мм2 - более толстые провода не войдут в контакты
• Используйте только наконечники типа НШВИ или НШВ с внутренним диаметром, подходящим под болты шины
• Затягивайте клеммы моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не деформировать латунь
• При установке на DIN-рейку убедитесь, что изоляторы плотно зафиксированы - слабое крепление вызывает нагрев
• Для щитов с ограниченным пространством - выбирайте версию с креплением по краям (тип 14/2), она занимает меньше места
• Проверяйте наличие брака: трещины, сколы или потёртости на латуни - такие элементы не допускаются к использованию
