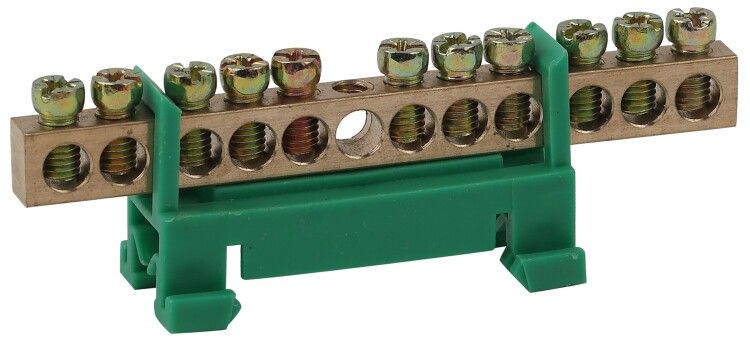

Шина PE "Земля" в изоляторе типа стойка ШНИ 6х9-12-Д-Зеленый (5/200/7200) NO-222-81-1 | Б0044130 ЭРА

Шина PE земля в изоляторе типа стойка ШНИ 6х9-12-Д зеленая, серия NO-222-81-1 ЭРА - это надёжный элемент для организации систем заземления в распределительных щитах. Благодаря изолированному монтажу и компактным габаритам, она удобна для установки на DIN-рейку и подходит для частного и промышленного электрооборудования.

Назначение и область применения

Шина ШНИ 6х9-12-Д зеленая используется для объединения защитных проводников (PE) в электрических щитах. Она обеспечивает безопасное заземление оборудования, предотвращает возникновение потенциала на корпусах и соответствует требованиям ПУЭ. Применяется в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах управления станков, конвейеров, освещения и HVAC-систем.

Технические характеристики

• Тип: шина заземления с изоляцией
• Материал контактной части: латунь
• Толщина шины: 9 мм
• Номинальный ток: 100 А
• Рабочее напряжение: до 380 В
• Сечение подключаемого провода: 10 мм2
• Количество контактов: 12
• Способ монтажа: крепление на DIN-рейку
• Просвет между шиной и задней стенкой щита: 12 мм
• Цвет: зелёный (стандарт для PE-проводников)
• Поверхность контактов: необработанная - обеспечивает надёжный контакт без оксидирования
• Изоляция: самозатухающий пластик

Совместимость и монтаж

Шина ШНИ 6х9-12-Д зеленая, серия NO-222-81-1 ЭРА устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - дополнительные крепления не требуются. Подключение проводов осуществляется через винтовые зажимы: максимальное сечение - 10 мм2. Учитывайте минимальный просвет 12 мм от задней панели щита - это необходимо для свободного прохода проводов и исключения перегрева.

Безопасность и стандарты

Изоляция выполнена из самозатухающего пластика, что снижает риск распространения пламени при аварийном нагреве. Материал латуни обеспечивает стабильную проводимость и устойчивость к коррозии. Соответствует требованиям ГОСТ Р 50030.2 и ПУЭ для систем TN-S и TT. Цветовая маркировка (зелёный) соответствует нормам для PE-проводников.

Преимущества

• Изолированный монтаж - исключает случайные замыкания на металлический корпус щита
• Высокая плотность контактов - 12 точек подключения на компактной шине
• Латунные контакты - долговечны, устойчивы к окислению, обеспечивают низкое переходное сопротивление
• Простой монтаж на DIN-рейку - экономит время при сборке щитов
• Зелёный цвет - сразу идентифицирует функциональное назначение (защитное заземление)

Ограничения применения

• Не предназначен для подключения проводов сечением более 10 мм2 - возможен перегрев и ослабление контакта
• Не рассчитана на постоянную работу выше 100 А - превышение нагрузки снижает срок службы
• Не применяется в условиях повышенной химической агрессивности (например, в цехах с кислотными парями) - материал изоляции не устойчив к растворителям
• Не рекомендуется использовать как фазную или нулевую шину - только для PE-проводников

Примеры использования

• Щиты автоматического ввода резерва (АВР) в жилых домах
• Распределительные щиты на производстве - для заземления станков, насосов, вентиляторов
• Щиты освещения в офисах и торговых центрах
• Системы безопасности - камеры, сигнализация, системы оповещения

Практические советы

• Перед установкой проверьте, чтобы все провода имели сечение ≤10 мм2 - используйте наконечники НШВИ при необходимости
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, можно повредить резьбу
• При использовании нескольких шин на одной рейке соблюдайте интервал ≥10 мм между ними для теплоотвода
• Шина ШНИ 6х9-12-Д зеленая, серия NO-222-81-1 ЭРА совместима с большинством модульных щитов - проверьте глубину корпуса перед покупкой
• Не смешивайте эту шину с PEN-шинами - они имеют другое назначение и цветовое оформление
