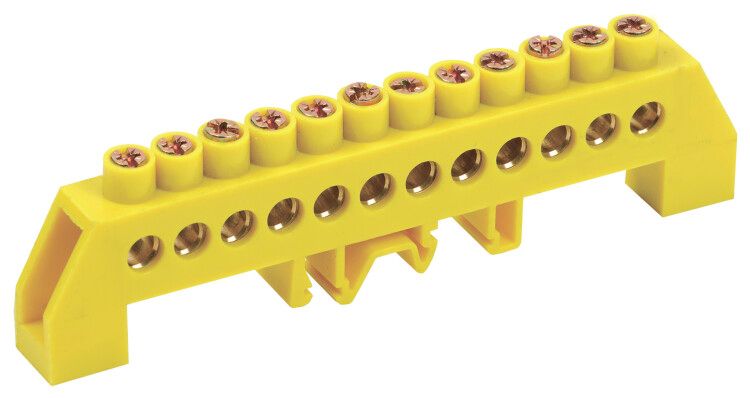

Шина PE "земля" в комбинированном DIN-изоляторе"Стойка" ШНИ-8х12-12-КС-Ж | YNN10-812-12DP-K05 IEK

Шина заземления PE в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-12-КС-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает безопасное заземление с возможностью монтажа на DIN-рейку, что делает её удобной решением для сборки автоматических систем управления и силового оборудования.

Назначение и область применения

Шина заземления PE в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-12-КС-Ж используется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в промышленных, коммерческих и жилых объектах - например, в щитах питания станков, конвейеров, освещения, систем вентиляции и других устройств, требующих надёжного заземления.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузки типичных групповых цепей в распределительных щитах
• Напряжение: 380 В - рассчитана на трёхфазные сети с линейным напряжением до 380 В
• Количество контактов: 12 - позволяет подключить до 12 проводников одновременно
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Толщина шины: 25 мм - достаточна для механической прочности и тепловой стабильности
• Диапазон сечений проводов: 25 мм2 - оптимальна для подключения медных проводов сечением до 25 мм2
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных складов, уличных щитов и нагреваемых помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает заземляющую шину от фазных и нулевых проводников
• Изолированный монтаж: да - корпус изолятора предотвращает случайные замыкания на металлический корпус щита
• Способ монтажа: DIN-рейка - совместима со стандартными 35-мм рейками

Совместимость и монтаж

Шина заземления PE в комбинированном DIN-изоляторе типа Стойка ШНИ-8х12-12-КС-Ж крепится на стандартную DIN-рейку шириной 35 мм. Установка осуществляется защёлкиванием - никаких дополнительных крепёжных элементов не требуется. Для подключения медных многожильных проводов рекомендуется использовать наконечники-гильзы, чтобы избежать ослабления контакта при затяжке болтов. Монтаж можно выполнять как на боковые, так и на центральные участки изолятора - гибкая компоновка позволяет адаптировать шину под нужды конкретного щита.

Безопасность и стандарты

Шина соответствует требованиям к безопасности для электроустановок, применяемых в России и странах ЕАЭС. Изолирующий корпус исключает риск поражения током при обслуживании. Наличие изоляции и цветовая маркировка (жёлтый) соответствуют ГОСТ Р 50571.5.54 и другим нормам, регламентирующим обозначение защитных проводников. Отделка поверхности необработанная - не требует специального ухода, но не защищает от агрессивных сред.

Преимущества

• Удобство установки благодаря DIN-креплению - экономит время при сборке щитов
• Высокая плотность контактов - 12 точек подключения позволяют отказаться от нескольких отдельных шин
• Стандартный материал (латунь) - гарантирует стабильный контакт и минимальное переходное сопротивление
• Защита от случайных замыканий - изолированный корпус снижает риск возникновения аварий
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену

Ограничения применения

• Не предназначен для работы в агрессивных средах - отсутствие покрытия делает латунь восприимчивой к химическим воздействиям (например, в помещениях с повышенной влажностью и паром)
• Подходит только для медных проводов сечением до 25 мм2 - использование более толстых проводов невозможно без доработки
• Не имеет защиты от пыли и воды (IP-класс не указан) - не применяется во внешних или сырых помещениях без дополнительной герметизации щита
• Не является универсальной шиной N+PE - предназначена только для заземления (PE); для нулевого провода (N) требуется отдельная шина

Примеры использования

• Промышленные щиты управления насосами и компрессорами
• Щиты освещения в торговых центрах и офисах
• Распределительные пункты на производственных линиях
• Автоматические системы вентиляции и кондиционирования
• Объекты ЖКХ - этажные щиты, подвалы, котельные

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 25 мм2; используйте наконечники-гильзы для многожильных проводов
• При установке в щите с металлическими стенками убедитесь, что изоляция не повреждена - даже маленький скол может вызвать пробой
• Не перегружайте шину - 12 контактов не означают, что все должны быть заполнены одинаковым током; суммарный ток не должен превышать 125 А
• Для щитов с частым обслуживанием выбирайте модели с доступом к болтам с лицевой стороны - это ускоряет диагностику
• Шина ШНИ-8х12-12-КС-Ж от IEK совместима с большинством серийных щитов - проверьте глубину корпуса перед заказом
