Шина PEN ""ноль-земля"" (6x9мм) 10 отв. цинк креп еж по краям EKF" - sn1-63-10-k

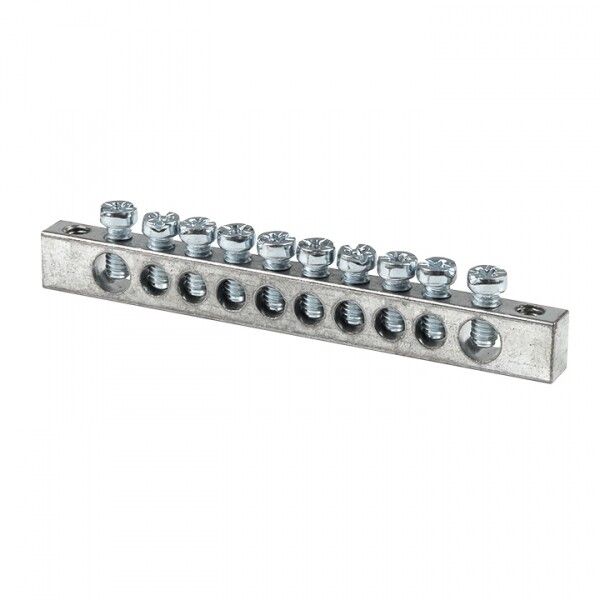

Шина PEN ноль-земля 6x9мм 10 отв. цинк крепеж по краям от EKF (артикул sn1-63-10-k) - это компактный клеммный блок для объединения нулевых и заземляющих проводников в распределительных щитах. Она обеспечивает надёжное соединение до десяти проводов сечением до 6 мм2, защищена от коррозии цинковым покрытием и фиксируется по краям.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрических щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматизации, системах освещения и управления оборудованием. Подходит для установки в щитах класса IP54 и выше, где требуется надёжная и доступная точка заземления.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичных групповых цепей в квартирах и офисах
• Сечение проводника: до 6 мм2 - подходит для медных и алюминиевых проводов этого диапазона
• Количество соединений: 10 отверстий - позволяет подключить до десяти проводов одновременно
• Материал основания: латунь с оцинкованным покрытием - повышает долговечность и устойчивость к коррозии
• Тип подключения: винтовой - удобен для многократного демонтажа и проверки контактов
• Размеры: 6×9 мм - компактная форма для плотной укладки в щите
• Количество полюсов: 1 - одна шина выполняет функции и N, и PE (по требованиям ПУЭ)

Совместимость и монтаж

Шина монтируется на DIN-рейку через крепёжные отверстия по краям - не требует специальных кронштейнов. Для установки используйте стандартные саморезы M4–M5. Убедитесь, что посадочное место на рейке соответствует габаритам шины. Каждый винт затягивается моментом 0,8–1,2 Нм - перетягивать нельзя, чтобы не повредить контактную пластину. Подключение проводов - только с предварительно зачищенными концами без изоляции. Максимальная длина оголённого участка - 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Цинковое покрытие снижает риск электрохимической коррозии при совмещении меди и алюминия. По ПУЭ шина допускает объединение PEN-проводников в местах ввода и распределения, но запрещено использовать её для разделения PEN на N и PE после входа в помещение - это делают только на вводном устройстве.

Преимущества

• Цинкование поверхности - увеличивает срок службы в условиях повышенной влажности
• Фиксация по краям - упрощает установку и исключает люфт при вибрациях
• Чёткая маркировка отверстий - ускоряет монтаж и снижает вероятность ошибки
• Латунная основа - обеспечивает низкое переходное сопротивление и стабильный контакт
• Совместима с продуктами серии PROxima - легко интегрируется в единые решения EKF

Ограничения применения

• Не подходит для проводов сечением более 6 мм2 - попытки вставить большие жилы повредят клеммы
• Запрещено применять для разделения PEN на N и PE внутри помещения - только на вводе
• Не предназначен для работы в средах с агрессивными химическими испарениями - цинк не устойчив к кислотным парам
• Не рекомендуется для частого отсоединения - более 5–7 циклов может привести к износу резьбы

Примеры использования

• Подключение нулевых проводов от розеточных групп в квартирном щите
• Объединение заземляющих проводов от светильников, бытовой техники и металлических корпусов
• Создание общей точки заземления в щите насосной станции или вентиляционного оборудования
• Использование в качестве временной шины при модернизации старых сетей с отдельными N и PE

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - даже один провод больше 6 мм2 может сломать клемму
• Используйте плоскую отвёртку с точно подходящим лезвием - некорректный инструмент повредит головку винта
• После сборки протяните все винты ещё раз - первоначальная затяжка может ослабнуть при термическом расширении
• Если в щите мало места - можно установить две шины рядом, соблюдая минимальный зазор 10 мм между ними
• Для контроля качества контакта периодически проверяйте температуру винтов тепловизором - нагрев свыше 50 C говорит о плохом контакте
