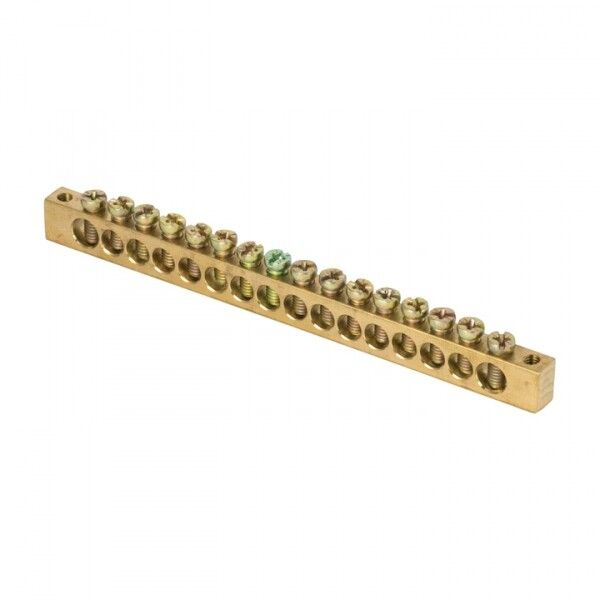

Шина PEN "ноль-земля" (8х12мм) 16 отверстий латунь крепеж по краям EKF PROxima | sn0-125-16-k

Шина PEN ноль-земля 8х12 мм 16 отверстий латунь крепеж по краям от EKF (артикул sn0-125-16-k) - это надежный элемент для объединения нулевых и заземляющих проводников в распределительных щитах. Выполненная из латуни, она обеспечивает долговечный контакт даже при высоких нагрузках и широком диапазоне температур.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) и заземляющих проводников (PE) в электрических щитах. Применяется в промышленном оборудовании, автоматических системах управления, станциях питания и других объектах, где требуется централизованное подключение множества проводов. Подходит для установки в НКУ (низковольтные коммутационные устройства).

Технические характеристики

• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием
• Количество подключений: 16 отверстий
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 2,5–16 мм2
• Габариты: 8×12 мм (толщина × высота)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - не защищена от внешних воздействий, требует установки внутри корпуса
• Рабочая температура: от –40 C до +105 C
• Количество полюсов: 1
• Цвет: натуральная латунь

Совместимость и монтаж

Шина крепится к DIN-рейке через изоляторы (не входят в комплект, должны подбираться отдельно). Монтаж выполняется с помощью винтов, расположенных по краям - это исключает перекос при затяжке. Для фиксации используются винты из оцинкованной стали с круглой головкой, которая не режет жилу провода при затяжке. Установка возможна только в закрытом щите, так как степень защиты IP00 не допускает открытого монтажа.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика, соответствующего требованиям пожарной безопасности. Производитель рекомендует использовать шину в рамках серийного решения PROxima, что гарантирует соответствие внутренним стандартам EKF. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем.

Преимущества

• Оцинкованная поверхность позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии
• Круглая форма головки винта снижает риск повреждения жилы при затяжке
• Высокая теплостойкость материала (до +105 C) обеспечивает стабильность контакта при длительной нагрузке
• 16 точек подключения позволяют заменить несколько отдельных клемм, экономя место в щите
• Латунь как материал обеспечивает низкое переходное сопротивление и долгий срок службы

Ограничения применения

• Не применяется вне закрытого электрошкафа - IP00 не защищает от пыли, влаги и механических воздействий
• Не предназначен для подключения проводов сечением менее 2,5 мм2 или более 16 мм2 - возможен перегрев или плохой контакт
• Требуется использование изоляторов; прямой монтаж на металлический корпус запрещён
• Не рассчитана на частые демонтажи - многократная затяжка винтов может привести к износу резьбы

Примеры использования

• Объединение всех PE-проводников в распределительном щите промышленного оборудования
• Подключение нулевых проводов от нескольких потребителей в щите насосной станции
• Центральный узел заземления в системе освещения крупного складского комплекса
• Замена набора отдельных клеммных колодок в щитах с ограниченным пространством

Практические советы

• Выбирайте изоляторы с учетом посадочного размера шины - они должны плотно фиксироваться, не болтаясь
• Перед затяжкой винтов проверьте, чтобы все жилы были одинаковой длины и не выступали за край зажима
• Не используйте силовые инструменты - достаточно обычного отвертки с регулируемым моментом
• При смешанном использовании меди и алюминия обязательно нанесите антиоксидантную пасту на контакты
• Проверяйте затяжку винтов после первых 10–20 часов работы - возможно ослабление из-за “ползучести” алюминия
