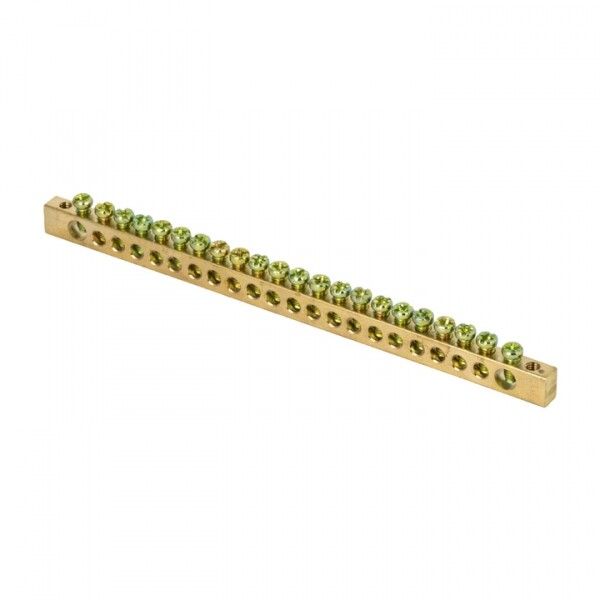

Шина PEN "ноль-земля" (8х12мм) 22 отверстия латунь крепеж по краям EKF PROxima | sn0-125-22-k

Шина PEN ноль-земля 8х12 мм 22 отверстия латунь крепеж по краям от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных устройствах промышленного типа. Устройство обеспечивает безопасное соединение проводов сечением 2,5–16 мм2 и рассчитано на работу при напряжении до 400 В и токе до 125 А.

Назначение и область применения

Шина PEN используется для комбинированного подключения нулевого проводника (N) и защитного заземления (PE) в щитах и распределительных устройствах. Применяется в системах TN-C-S и TN-S, где требуется единая точка соединения N и PE. Подходит для установки в КРУ, ЩО, ящиках автоматики и других комплектных устройствах промышленного назначения. Часто встречается в цепях управления станков, конвейеров, насосных станций и освещения крупных объектов.

Технические характеристики

• Количество контактов: 22 отверстия
• Материал корпуса: латунь с оцинкованным покрытием
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Сечение подключаемых проводов: 2,5 – 16 мм2
• Габариты: 8×12 мм (толщина × высота)
• Тип подключения: винтовой зажим
• Способ монтажа: крепление на шинопровод через краевые отверстия
• Степень защиты: IP00 (без внешней защиты - требует установки внутри закрытого щита)
• Рабочая температура: от -40 C до +105 C
• Цвет: натуральный цвет латуни

Совместимость и монтаж

Шина PEN ноль-земля 8х12 мм 22 отверстия латунь крепеж по краям монтируется на DIN-рейку или специальные изоляторы, входящие в комплект. Для фиксации используются краевые отверстия - они позволяют закрепить шину на металлическом основании или шинопроводе. Винтовые зажимы обеспечивают плотный контакт даже при использовании проводов из меди и алюминия благодаря оцинкованному покрытию. Диаметр отверстий соответствует стандартным винтам M4–M5. Не рекомендуется использовать без защитного кожуха - IP00 допускает применение только во внутренних помещениях с доступом ограниченного персонала.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин нулевого и защитного заземления. Материалы не поддерживают горение: изоляторы выполнены из самозатухающего пластика, что снижает риск распространения пламени при аварии. Винты из оцинкованной стали защищены от коррозии, что увеличивает срок службы в условиях повышенной влажности. Температурный диапазон (-40…+105 C) гарантирует работоспособность в холодных и жарких средах - от холодильных камер до тепловых пунктов.

Преимущества

• Одинаково надёжно работает с медными и алюминиевыми проводниками - благодаря оцинкованному слою исключён гальванический контакт между металлами.
• Круглое основание винта не повреждает жилы при затяжке - снижает риск обрыва и нагрева.
• Высокая механическая прочность латуни обеспечивает долговечность при частых обслуживаниях.
• 22 точки подключения позволяют заменить несколько отдельных шин - экономит место в щите.
• Поддержка работы при экстремальных температурах делает её пригодной для использования вне типичных условий.

Ограничения применения

• Не предназначен для открытой установки - IP00 требует обязательного размещения внутри закрытого электрошкафа.
• Не подходит для подключения проводов меньше 2,5 мм2 или больше 16 мм2 - возможен перегрев или плохой контакт.
• Не имеет встроенной защиты от случайного прикосновения - необходимо соблюдение правил безопасности при работе рядом с щитом.
• Не применяется в сетях переменного тока выше 400 В или постоянного тока свыше 125 А - превышение нагрузки вызывает перегрев и выход из строя.

Примеры использования

• Объединение всех нулевых проводов в распределительном щите торгового центра.
• Заземление корпусов оборудования на производственной линии с множеством двигателей.
• Центральная точка PE/N в системе питания серверной комнаты.
• Формирование общей шины заземления в щитовой котельной с несколькими контурами.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль.
• Затягивайте винты усилием 0,5–0,7 Нм - слишком сильное давление деформирует латунь, слабый - вызывает нагрев.
• При подключении алюминиевых проводов - удалите оксидную плёнку и нанесите антиоксидантную пасту.
• Не располагайте шину близко к источникам тепла - даже при допустимой температуре +105 C длительный перегрев сокращает срок службы.
• При сборке щита - выделяйте отдельные участки для N и PE, чтобы избежать путаницы при диагностике.
• Артикул sn0-125-22-k от EKF PROxima совместим с другими изделиями серии - можно легко расширить систему при модернизации.
