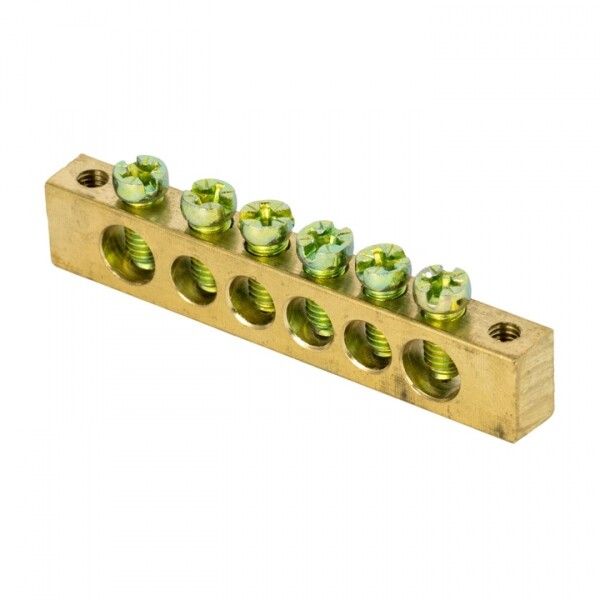

Шина PEN "ноль-земля" (8х12мм) 6 отверстий латунь крепеж по краям EKF PROxima | sn0-125-6-k

Шина PEN ноль-земля 8х12 мм 6 отверстий латунь крепеж по краям PROxima от EKF - надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах промышленного и коммерческого оборудования. Артикул sn0-125-6-k обеспечивает стабильное соединение при высоких нагрузках, соответствует требованиям к безопасности и долговечности.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрощитах. Применяется в комплектных устройствах управления (НКУ), силовых панелях, станциях автоматизации и других объектах промышленной электросети. Подходит для систем TN-C-S и TN-S, где требуется физическое разделение N и PE после входа в помещение.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 380–400 В
• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с медью и алюминием
• Количество точек подключения: 6 - позволяет подсоединить до шести проводников
• Диапазон сечений проводов: 2,5–16 мм2 - подходит для большинства бытовых и промышленных кабелей
• Габариты: 8×12 мм - компактный профиль для плотной сборки в щите
• Рабочая температура: от –40 до +105 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита
• Тип подключения: винтовой - надёжное механическое соединение с возможностью многократного демонтажа
• Способ монтажа: крепление винтами по краям - фиксируется на DIN-рейке через изоляторы

Совместимость и монтаж

Шина PEN PROxima монтируется на изоляторы, которые обеспечивают гальваническую развязку от корпуса щита. Крепление осуществляется двумя винтами по краям - это исключает деформацию шины при затяжке. Для правильной установки:

• Изоляторы должны быть установлены на DIN-рейку перед монтажом шины
• Затяжка винтов - усилием 0,8–1,2 Нм; переусиливать нельзя - риск повреждения контакта
• Подключение проводов: зачищенные концы вставляются в отверстия, фиксируются винтами с круглой головкой - она предотвращает перерезание жил
• Не допускается установка вне закрытого щита - IP00 не защищает от доступа, влаги и пыли

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Материалы сертифицированы на соответствие нормам пожаробезопасности: пластиковые изоляторы не поддерживают горение, а оцинкованная латунь снижает риск окисления и возникновения тепловых точек. Проектный ассортимент рекомендован - значит, изделие проверено в типовых решениях EKF.

Преимущества

• Одинаковая совместимость с медными и алюминиевыми проводами благодаря оцинкованному покрытию - не нужна переходная вставка
• Круглая форма головки винта - не режет изоляцию и не деформирует жилу при затяжке
• Высокая термостойкость - сохраняет целостность даже при кратковременных перегрузках
• Жесткая конструкция - минимальный прогиб под нагрузкой, что важно при множестве подключений
• Чётко очерченные отверстия - удобство при разметке и контроле монтажа

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP00 не защищает от внешних воздействий
• Не предназначен для подключения проводов сечением менее 2,5 мм2 или более 16 мм2 - возможен перегрев или плохой контакт
• Не заменяет отдельные шины N и PE - должна использоваться только там, где законодательно разрешён объединённый PEN-проводник или после разделения N/PE
• Не подходит для частотных преобразователей или импульсных нагрузок без дополнительной фильтрации - возможны помехи

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и складах
• Автоматические системы освещения и вентиляции
• Объекты с повышенными требованиями к заземлению - медицинские учреждения, химпроизводства
• Аппаратные комнаты с несколькими потребителями, требующими единых точек N и PE

Практические советы

• Перед монтажом проверьте, что все проводники имеют одинаковое сечение - смешивание 2,5 и 16 мм2 в одной шине может вызвать неравномерный нагрев
• Используйте метки L/N/PE рядом с каждым отверстием - это ускорит обслуживание и снизит риск ошибок
• Проверяйте момент затяжки винтов динамометрической отвёрткой - недотянутый контакт греется, перетянутый - ломается
• При замене старой шины - обязательно отключите питание и проверьте отсутствие напряжения на всех проводах
• Для больших щитов используйте несколько шин параллельно - не перегружайте одну шину более чем 6 проводами
