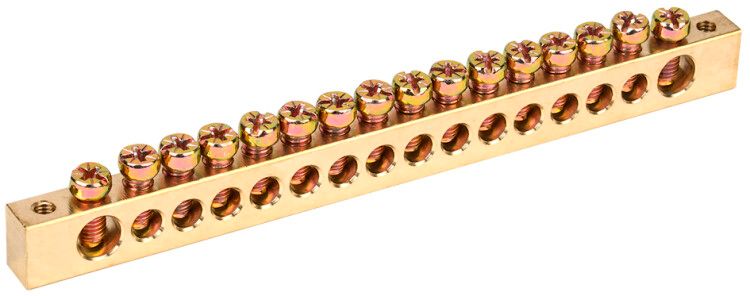

Шина PEN "земля-ноль" 8х12мм 16/2 (16групп/креп по краям) | YNN21-16-100 IEK

Шина PEN земля-ноль 8х12 мм 16/2 от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-16-100 обеспечивает подключение 16 групп проводов с фиксацией по краям, что упрощает компоновку в ограниченном пространстве.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 16/2 используется для объединения нулевых проводов в электроустановках напряжением до 380 В. Применяется в силовых и осветительных щитах жилых, промышленных и коммерческих объектах. Подходит для систем TN-C-S и TN-S, где требуется разделение N и PE после входа в здание. Удобна там, где необходимо одновременно подключить множество проводов без перегрузки шины.

Технические характеристики

• Количество контактов: 16 (по 16 групп подключения)
• Номинальный ток: 125 А - выдерживает нагрузку типичных квартирных и промышленных щитов
• Сечение шины: 8×12 мм - достаточная площадь для рассеивания тепла при максимальной нагрузке
• Напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Диапазон сечений подключаемых проводов: до 25 мм2 - совместима с большинством медных проводов в бытовой и промышленной автоматике
• Материал: латунь - высокая электропроводность, коррозионная стойкость, механическая прочность
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных помещениях и нагреваемых щитах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от других шин, соответствие цветовой маркировке PEN
• Отделка: необработанная - требует осторожного обращения при установке, чтобы не повредить контактную поверхность

Совместимость и монтаж

Шина крепится по краям - это позволяет использовать её в щитах с плотной компоновкой, когда центральный монтаж невозможен. Для установки применяют:

• Угловые изоляторы для крепления на металлическую панель щита
• DIN-рейку 35 мм через специальные изоляторы (не входят в комплект)

Подключение проводов выполняется болтом M6. Медные многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это предотвращает ослабление контакта и перегрев. Нельзя подключать алюминиевые провода - материал шины несовместим с ними.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунная основа обеспечивает безопасную работу при длительной нагрузке 125 А. Отсутствие покрытия снижает риск отслоения, но требует контроля за окислением - особенно в условиях повышенной влажности.

Преимущества

• Высокая плотность подключения: 16 точек на одной шине экономят место в щите
• Фиксация по краям - удобна для модульных и компактных решений
• Стандартный шаг между контактами - совместима с распространёнными наконечниками
• Долгий срок службы - не требует замены при плановом обслуживании щита

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызывает перегрев и деформацию
• Не допускается использование с алюминиевыми проводами - возможна гальваническая коррозия
• Не имеет изоляционного покрытия - требует защиты от случайного прикосновения в открытых щитах
• Не подходит для внешней установки - отсутствует защита IP, не рассчитана на воздействие атмосферных факторов

Примеры использования

• Щиты этажные в многоэтажных домах - объединение всех PE и N проводов от квартир
• Промышленные панели управления - подключение защитных проводов от двигателей и станков
• Аварийные системы освещения - сборка нулевых проводов от автономных источников питания
• Объекты с частыми изменениями схемы - легко переоборудуется при добавлении новых контуров

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не более 25 мм2
• Затягивайте болты моментом 1–1,5 Нм - недостаточно затянутый контакт будет греться, слишком сильный - повредит резьбу
• После установки протестируйте сопротивление каждого контакта мультиметром - оно должно быть менее 0,1 Ом
• При использовании в сырых помещениях периодически осматривайте шину на наличие окислов - при необходимости очищайте мягкой щёткой
• Для лучшей видимости и безопасности используйте этикетки с маркировкой “N” и “PE” рядом с каждым контактом
