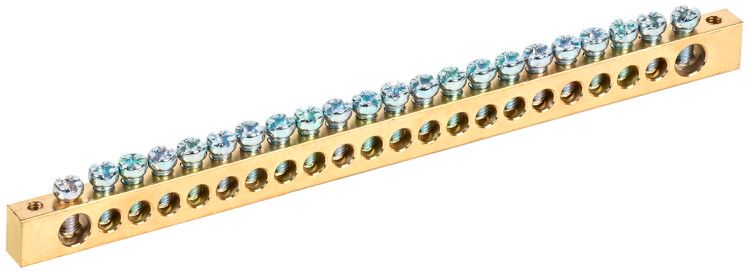

Шина PEN "земля-ноль" 8х12мм 22/2 (22групп/креп по краям) | YNN21-22-100 IEK

Шина PEN земля-ноль 8х12мм 22/2 (22 группы/крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-22-100 обеспечивает компактное решение для группового подключения до 22 проводов, выполнено из латуни и рассчитано на длительную эксплуатацию.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 22/2 используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводов в электрощитах. Применяется в системах TN-C-S и TN-S, где требуется разделение N и PE после входа в объект. Подходит для жилых, коммерческих и промышленных установок - например, в этажных щитах, распределительных пунктах, автоматических станциях управления.

Технические характеристики

• Количество контактов: 22 - позволяет подключить до 22 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях с напряжением до 380 В переменного тока
• Толщина: 8 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Диапазон сечений: 25 мм2 - совместима с проводами сечением до 25 мм2
• Материал: Латунь - устойчив к коррозии, имеет высокую электропроводность
• Диапазон рабочих температур: от -40 C до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: Желтый - визуальное отличие от фазных шин, соответствует требованиям цветовой маркировки
• Отделка поверхности: Необработанная - не требует дополнительной защиты, но может потребовать антикоррозийной обработки в агрессивных средах

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 22/2 крепится по краям через специальные изоляторы. Совместима с:

• DIN-рейкой 35 мм - монтаж возможен через стандартные крепления типа 8/2
• Угловыми изоляторами - для крепления прямо на стенку щита
• Панелями щитов - при использовании болтовых соединений

Подключение проводов: Для многожильных медных проводов обязательно использование наконечников-гильз. Это предотвращает ослабление контакта и повреждение жил при затяжке. Максимальное сечение провода - 25 мм2. Убедитесь, что диаметр отверстий под болты соответствует выбранному наконечнику.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки и распределения. Наличие разделённых контактов для N и PE исключает риск смешивания функциональных и защитных проводников. Цветовая маркировка (жёлтый) помогает избежать ошибок при обслуживании. Отсутствие покрытия не снижает безопасность, но в помещениях с повышенной влажностью рекомендуется проверить состояние поверхности.

Преимущества

• Высокая плотность контактов - 22 точки на одной шине экономят место в щите
• Латунная основа - устойчива к окислению, сохраняет проводимость десятилетиями
• Гибкий способ крепления - можно монтировать как на DIN-рейку, так и на панель
• Чёткая разделённая система N/PE - минимизирует риск нарушения системы заземления
• Совместимость с популярными наконечниками - легко интегрируется в существующие решения

Ограничения применения

• Не предназначен для работы при токе выше 125 А - превышение вызывает перегрев и выход из строя
• Не использовать в агрессивных химических средах без дополнительной защиты - необработанная поверхность подвержена коррозии
• Запрещено применять с проводами сечением более 25 мм2 - не войдут в контактные отверстия
• Не заменяет главную заземляющую шину (ГЗШ) - является вторичной распределительной шиной внутри щита
• Не подходит для постоянного погружения в воду - IP-защита не указана, значит, не защищена от брызг и влаги

Примеры использования

• Этажный распределительный щит в многоэтажном доме - подключение нулей и заземлений от квартир
• Щит управления насосной станцией - объединение защитных проводов от нескольких двигателей
• Промышленный щит с частотным преобразователем - точечное подключение PE-проводов от оборудования
• Аварийное освещение - сборка нулевых проводов от автономных светильников

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - используйте гильзы для всех многожильных проводов
• При креплении на DIN-рейку убедитесь, что изоляторы установлены правильно - они должны полностью фиксировать шину
• Не затягивайте болты слишком сильно - латунь мягче меди, есть риск срезания резьбы
• При установке в сыром помещении (например, подвале) нанесите тонкий слой консервирующей смазки на контакты
• Обязательно пометьте каждую группу проводов - особенно важно при большом количестве подключений
• Проверяйте целостность шины при каждом плановом обслуживании - следите за нагревом и появлением окислов
