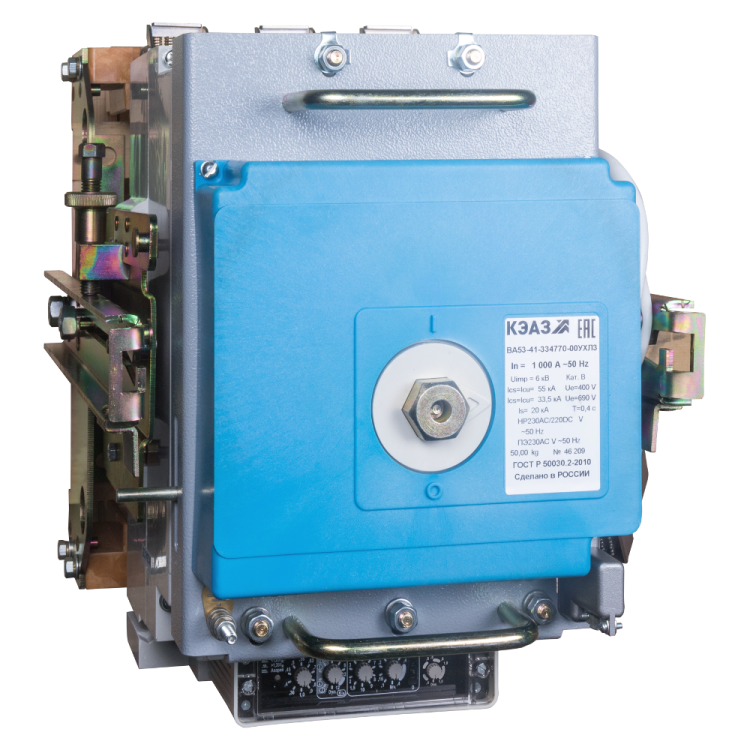

Выключатель автоматический 250А ВА53-41-334770 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 234947

Автоматический выключатель ВА53-41-334770-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе с электронной защитой, рассчитанный на работу в сетях переменного тока до 690 В и токе до 250 А. Подходит для защиты мощного оборудования, включая двигатели, и устанавливается на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА53-41-334770-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 предназначен для редких операций включения и отключения электрических цепей - до шести раз в час. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет осуществлять нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: на станках, конвейерах, насосных и компрессорных установках, в распределительных щитах крупных объектов.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 135 кА - обеспечивает безопасное отключение даже при серьёзных аварийных токах
• Частота: 50/60 Гц
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L - точная и настраиваемая защита
• Диапазон настройки защиты от перегрузки: 90–250 А - можно адаптировать под нагрузку конкретного оборудования
• Диапазон регулировки расцепителя короткого замыкания: 85 А - порог срабатывания при КЗ
• Напряжение цепи управления: 230 В AC
• Дополнительный расцепитель: НР230AC/220DC - независимый, работает от постоянного или переменного тока
• Максимальное сечение кабеля: 1440 мм2 - поддерживает подключение массивных проводников
• Подключение силовой цепи: винтовое - надёжное и проверенное соединение
• Количество вспомогательных контактов: 6 - для сигнализации состояния и удалённого управления
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, подходит для холодных и сырых помещений
• Моторный привод: встроенный, электромагнитный - позволяет дистанционно управлять выключателем
• Способ монтажа: на монтажную плату - фиксируется болтами, не требует DIN-рейки
• Крепление: винтовое
• Количество дугогасительных камер: 3 - одна на каждый полюс, снижает риск повреждения при отключении больших токов

Совместимость и монтаж

Выключатель ВА53-41-334770-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 устанавливается исключительно на монтажную плату через винтовое крепление. Для работы требуется свободное место вокруг устройства - минимум 50 мм с боков и сверху для теплоотвода. Монтажная плата должна быть жёсткой, без вибраций. Подключение силовых кабелей - только винтовое; используйте наконечники типа НШВИ для многожильных проводов. Вспомогательные контакты и расцепители подключаются отдельными проводами - соблюдайте полярность для DC-цепей. Моторный привод требует питания 230 В AC - подключите его параллельно цепи управления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2513/20). Конструкция обеспечивает безопасную работу при высоких токах КЗ благодаря трём дугогасительным камерам. Электронный расцепитель имеет самодиагностику и предотвращает ложные срабатывания. Однако устройство не предназначено для частых коммутаций - превышение 6 включений в час может снизить срок службы.

Преимущества

• Электронный расцепитель с микроконтроллером - точнее механических аналогов, позволяет гибко настраивать пороги защиты
• Высокая отключающая способность (135 кА) - подходит для сетей с большими источниками короткого замыкания
• Встроенная возможность дистанционного управления через моторный привод - удобно для автоматизированных систем
• Поддержка широкого диапазона температур - работает в холодных помещениях, на открытых площадках, в зимних условиях
• Наличие 6 вспомогательных контактов - легко интегрируется в системы контроля и сигнализации
• Выдвижная конструкция - позволяет отсоединить устройство от сети без демонтажа всей панели

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час может вызвать преждевременный износ контактов
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной оболочки
• Требуется монтажная плата - не совместим с DIN-рейками, что ограничивает применение в типовых щитах
• Напряжение управления 230 В AC - не подходит для систем с другим напряжением управления без преобразователей
• Не рекомендован для защиты чувствительной электроники - только для силовых цепей и двигателей

Примеры использования

• Защита главного ввода на промышленном участке с асинхронными двигателями мощностью до 110 кВт
• Коммутирующее устройство в распределительном щите цеха с частичной автоматизацией
• Управляемый выключатель в системе конвейера, где нужна дистанционная остановка по сигналу от PLC
• Щитовая аппаратура в холодильных комплексах, где температура опускается ниже –30 C

Практические советы

• При выборе убедитесь, что посадочные отверстия на монтажной плате соответствуют габаритам ВА53-41-334770-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 - размеры указаны в чертежах КЭАЗ
• Для долгой работы не забывайте периодически проверять затяжку винтов подключения - особенно после первых нескольких включений
• Если используется независимый расцепитель НР230AC/220DC, подключайте его через отдельный автомат - чтобы не потерять управление при срабатывании основного выключателя
• При работе в условиях низких температур перед первым включением дайте устройству прогреться до +5 C - это продлит срок службы контактов
• Для обслуживания используйте только оригинальные запчасти КЭАЗ - совместимость сторонних компонентов не гарантируется
