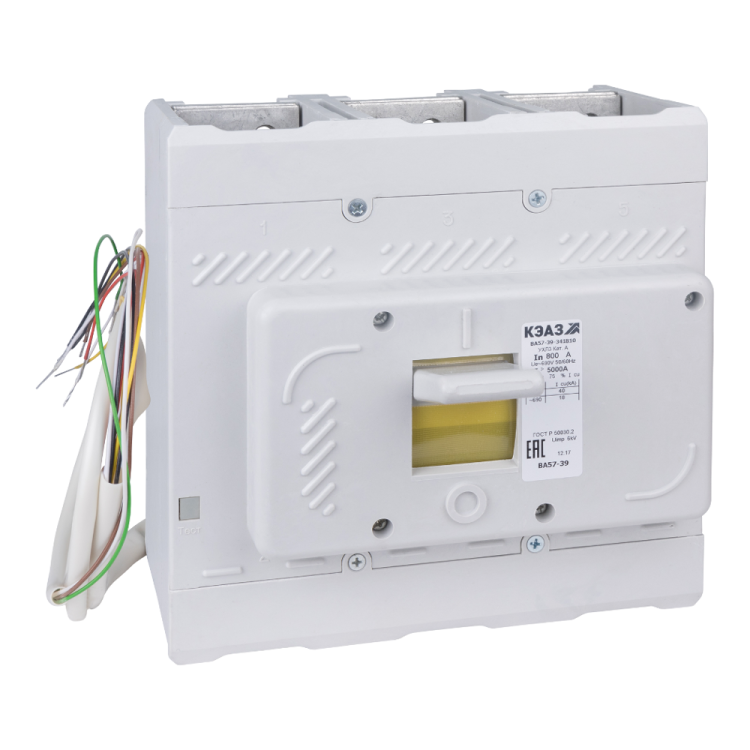

Выключатель автоматический 400А 1000Im ВА57-39-341210 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 148529

Автоматический выключатель ВА57-39 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на ток 400 А и напряжение до 690 В переменного тока. Он обеспечивает защиту от перегрузок, коротких замыканий и просадок напряжения, а также позволяет выполнять редкие оперативные включения и отключения. Подходит для промышленных распределительных щитов, где требуется надёжная защита мощных нагрузок.

Назначение и область применения

Автоматический выключатель ВА57-39 предназначен для защиты электрических цепей от повреждений, вызванных перегрузкой, коротким замыканием или значительным снижением напряжения. Также он используется для редких ручных включений и отключений нагрузки. Применяется в промышленных системах: на входе в распределительные щиты, у защищаемых двигателей, конвейеров, насосов, печей и других оборудования мощностью до 400 А. Работает в сетях с напряжением до 690 В переменного тока (50–60 Гц) и до 220 В постоянного тока.

Технические характеристики

• Номинальный ток: 400 А
• Максимальное напряжение: 690 В переменного тока, 220 В постоянного тока
• Кратность отключающей способности: 1000 I_n
• Частота: 50 и 60 Гц
• Количество полюсов: 3
• Конструкция корпуса: литой, герметичный
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40 C до +40 C, повышенной влажности и запылённости

Совместимость и монтаж

Выключатель ВА57-39 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода должны иметь жилы сечением до 120 мм2 (медь). Монтаж допускается в вертикальном положении. Обязательно соблюдать момент затяжки контактов, указанный в руководстве производителя. Отсутствие внешних клеммных колпачков требует дополнительной изоляции подводящих проводов в условиях высокой влажности или открытых площадках.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Литой корпус обеспечивает защиту от доступа к токоведущим частям, что соответствует степени защиты IP20.

Преимущества

• Высокая коммутационная способность - 1000 крат номинала - позволяет безопасно отключать большие токи короткого замыкания даже в сложных сетях.
• Устойчивость к условиям УХЛ3 делает его пригодным для установки в неотапливаемых помещениях, на объектах с суровым климатом.
• Литой корпус минимизирует риск попадания пыли и влаги внутрь аппарата, продлевая срок службы.
• Поддержка как переменного, так и постоянного тока расширяет возможности применения - например, в системах с рекуперацией энергии или сварочными установками.

Ограничения применения

• Не предназначен для частых операций включения/отключения - более 10–15 раз в день может снизить долговечность контактной системы.
• Запрещено использовать при напряжении выше 690 В переменного тока или выше 220 В постоянного тока - возможен пробой изоляции.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо применять отдельные устройства (например, УЗО).
• Не работает при температурах ниже −40 C - в экстремальных условиях требуется дополнительный обогрев или помещение.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 250 кВт.
• Отключение крупного двигателя 300 кВт на конвейере с частыми пусками.
• Щит управления насосной станцией в условиях повышенной влажности (водоочистка, канализация).
• Цепи постоянного тока в системах зарядки аккумуляторов или преобразователях частоты с выходом 220 В DC.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 400 А, особенно при длительной работе на пределе.
• Используйте только медные провода с подходящим сечением; алюминий не рекомендован - возможен нагрев и ослабление соединения.
• При использовании в местах с высокой запылённостью регулярно осматривайте корпус на предмет скопления пыли внутри - хотя IP20 защищает от пальцев, пыль может накапливаться на тепловых элементах.
• Для удобства обслуживания оставляйте свободное пространство вокруг аппарата - не менее 50 мм с боков и сверху.
• При замене старого автомата - совпадают ли габариты и тип крепления? ВА57-39 имеет фиксированный шаг монтажа - не все аналоги совместимы.
