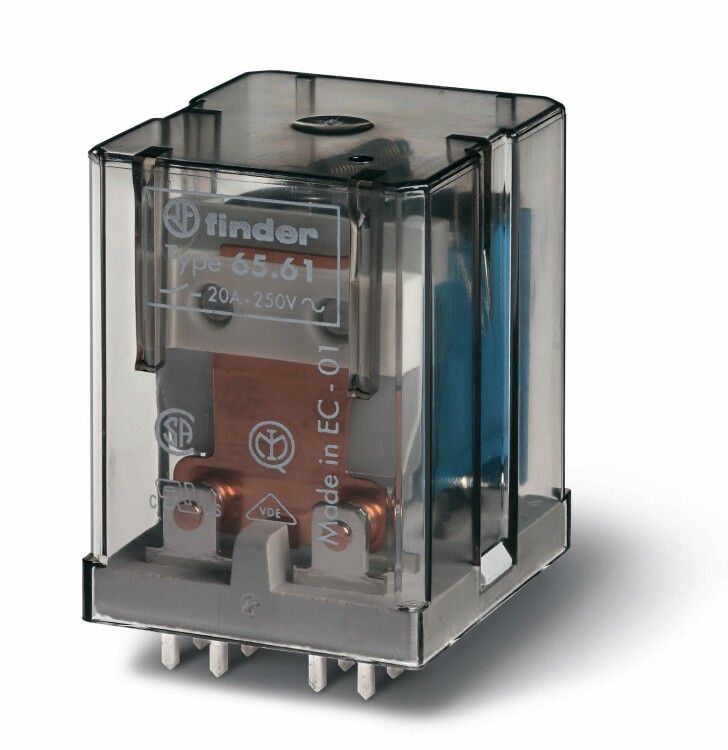

Силовое электромеханическое реле; монтаж на печатную плату, раздвоенные выводы; 1NO 30A; контакты AgCdO (зазор 3мм) | 656190120300 Finder 65.61.9.012.0300

Реле силовое электромеханическое Finder 65.61.9.012.0300 предназначено для коммутации нагрузок до 30 А в цепях постоянного тока. Монтаж на печатную плату и раздвоенные выводы делают его удобным для сборки автоматических устройств, особенно там, где важна надёжность и компактность.

Назначение и область применения

Это промежуточное реле используется для управления мощными нагрузками через слаботочные управляющие сигналы. Подходит для встраивания в устройства автоматизации: контроллеры, системы управления станками, конвейерами, источниками бесперебойного питания, системами освещения и промышленной электроники. Катушка с питанием 12 В постоянного тока позволяет легко интегрировать его в современные микроконтроллерные системы.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 12 В DC
• Коммутируемый ток: 30 А
• Количество нормально открытых (НО) контактов: 1
• Тип контактов: одинарный, материал - серебро-кадмиевый оксид (AgCdO)
• Зазор между контактами: не менее 3 мм
• Способ монтажа: поверхностный монтаж на печатную плату (SMT), раздвоенные выводы
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды и пыли)
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Поляризация: свободная - можно подключать любым способом (+/- не имеет значения)
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +55C, допустима повышенная влажность)
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 65.61.9.012.0300 рассчитано на установку на печатную плату с шагом выводов, совместимым со стандартными технологиями SMD/THT. Раздвоенные выводы обеспечивают прочное механическое крепление и лучший тепловой контакт с медью платы. Для монтажа используйте паяльник с регулируемой температурой - не более 260 C, время пайки одного вывода - не более 5 секунд. Убедитесь, что отверстия в плате соответствуют габаритам выводов реле. Не применяйте химически активные флюсы - они могут повредить изоляцию.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле с высокими коммутационными характеристиками) и EN 61810-7 (тестирование на долговечность). Зазор контактов ≥3 мм обеспечивает достаточную электрическую изоляцию для работы в сетях до 250 В переменного тока. Сертификация гарантирует соответствие требованиям к безопасному использованию в промышленном оборудовании.

Преимущества

• Высокая коммутационная способность - 30 А при постоянном токе, что выше среднего уровня для реле такого форм-фактора
• Контакты AgCdO устойчивы к свариванию и эрозии, подходят для частых включений и высоких импульсных нагрузок
• Раздвоенные выводы снижают риск отслоения при вибрации и термическом расширении
• Свободная поляризация упрощает проектирование схем - не требуется соблюдение полярности подключения катушки
• Климатическое исполнение УХЛ4 позволяет использовать в условиях складов, цехов и неотапливаемых помещениях

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендуется для коммутации емкостных или индуктивных нагрузок свыше 30 А - возможен выход из строя контактов
• Не подходит для применений с частыми включениями/выключениями более 10 раз в минуту - срок службы снижается
• При напряжении ниже 10,5 В возможно некорректное срабатывание - требует стабилизированного источника питания
• Не следует использовать в местах с сильными магнитными полями - может вызвать ложное срабатывание

Примеры использования

• Управление нагревательными элементами в термокамерах
• Переключение двигателей постоянного тока в робототехнике
• Контроль освещения в промышленных пультах управления
• Автоматизация систем подачи жидкости через насосы
• Реализация аварийного отключения в блоках питания

Практические советы

• При проектировании платы учтите посадочные размеры - зазор между выводами составляет 5,08 мм, а общая ширина реле - около 20 мм
• Для увеличения срока службы контактов добавьте демпферную цепь (RC-фильтр) параллельно нагрузке при работе с индуктивностью
• Не размещайте реле рядом с мощными преобразователями или радиопередатчиками - помехи могут влиять на работу катушки
• Проверяйте целостность контактов мультиметром перед первым запуском - иногда при транспортировке происходит сдвиг внутренних деталей
• Для замены аналогичных моделей проверяйте тип контактов - AgCdO лучше, чем обычное серебро, при работе с постоянным током
