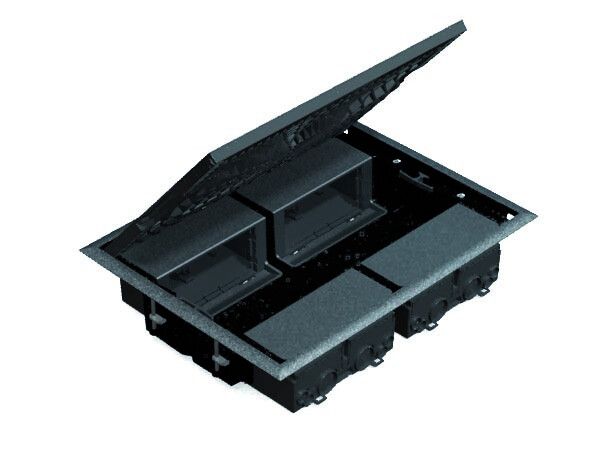

Лючок 4 S-мод. Simon Connect горизонт. подкл. глуб. 69мм сер. SF400-1

Люк для установки в пол на 4 модуля 45х45 мм, горизонтальное подключение, глубина 69 мм, серый, CIMA, S-модуль (артикул sf400-1) предназначен для скрытой установки в полу коммуникаций и оборудования, соответствующих формату S-модулей. Бренд Simon обеспечивает совместимость с системами автоматизации и распределительными коробками этого стандарта.

Назначение и область применения

Этот люк используется для доступа к внутренним элементам электромонтажа, установленным в полу - таким как соединительные коробки, модули управления, кабельные каналы или устройства автоматизации. Подходит для помещений с высокими требованиями к эстетике: офисы, медицинские учреждения, гостиницы, умные дома. Установка возможна как в бетонную плиту, так и в фальшпол.

Технические характеристики

• Габариты корпуса: 170 × 265 мм (наружные размеры)
• Глубина выемки в полу: 69 мм
• Минимальная глубина встраивания: 70 мм - требуется запас для плотного монтажа
• Формат модулей: 4 поста 45×45 мм - совместим с S-модулями Simon
• Тип крышки: прямоугольная, плоская
• Материал: металлический каркас + пластиковые элементы
• Цвет: серый
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Поддержка горизонтального подключения кабелей через боковые проходы

Совместимость и монтаж

Люк совместим с любыми устройствами формата S-модуль (45×45 мм), включая розетки, переключатели, интерфейсы управления от Simon. Монтаж выполняется в подготовленную нишу в полу. Крышка крепится на петлях и открывается вверх. Для надежной фиксации рекомендуется использовать раствор или клей, подходящий для основания (бетон, деревянный фальшпол). Глубина ниши должна быть не менее 70 мм - даже при заявленной глубине 69 мм, чтобы избежать выпирания крышки.

Безопасность и стандарты

Степень защиты IP40 гарантирует безопасность от случайного контакта с проводниками внутри люка и попадания инструментов или крупного мусора. Соответствует требованиям к скрытым монтажным коробкам в помещениях с ограниченным доступом. Не предназначен для влажных зон или мест с риском брызг воды.

Преимущества

• Унифицированная форма позволяет легко заменить или добавить модули без переделки пола
• Горизонтальный ввод кабелей снижает риск повреждения при укладке
• Пластиковые детали предотвращают коррозию и обеспечивают электроизоляцию
• Интеграция с экосистемой Simon S-модулей - совместимость с широким спектром комплектующих

Ограничения применения

• Не подходит для установки в условиях повышенной влажности (ванная, кухня, улица) - IP40 не защищает от жидкости
• Запрещено применять в местах с механическими нагрузками выше нормы (например, под колесами транспорта)
• Не рассчитан на частую открытую эксплуатацию - крышка не предназначена для ежедневного открытия/закрывания
• Требуется точное соблюдение глубины выемки - недостаточная ниша вызывает деформацию крышки

Примеры использования

• Установка в холле отеля - скрытые розетки и USB-порты под столешницей
• Офисное пространство - распределительная коробка для сетевых кабелей под рабочим местом
• Медицинский кабинет - модули контроля освещения и сигнализации в полу рядом с оборудованием
• Умный дом - управление светом и AV-системой через S-модули, спрятанные в полу

Практические советы

• Перед монтажом проверьте, что глубина выемки в полу ≥70 мм - иначе крышка не закроется ровно
• При использовании в фальшполе убедитесь, что несущая рама выдерживает вес человека (люк рассчитан на бытовую нагрузку)
• При прокладке кабелей используйте гофру - это продлит срок службы и упростит обслуживание
• Не затягивайте крепления слишком сильно - пластиковые элементы могут треснуть
• Для удобства обслуживания выбирайте модели с легкосъемной крышкой - она не требует инструментов для открытия
