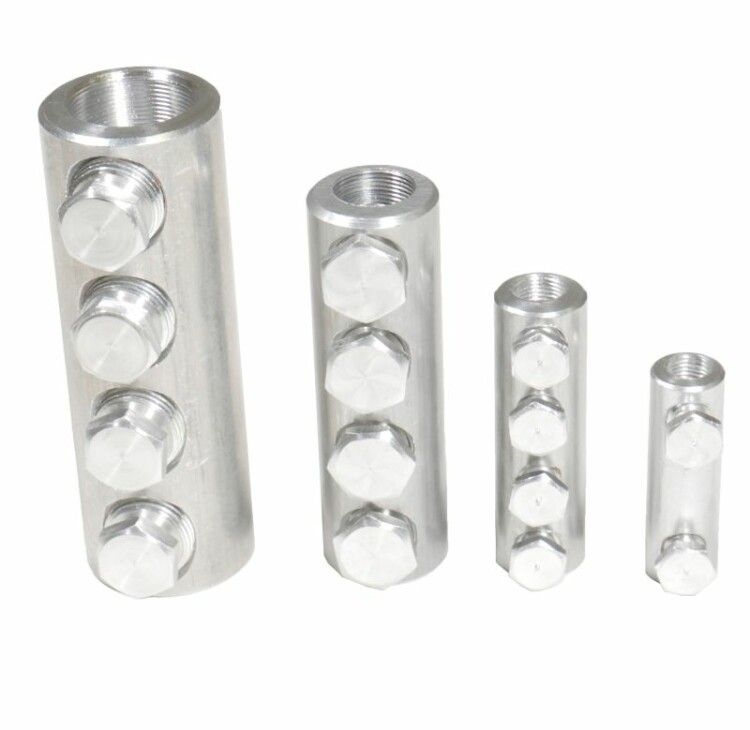

Соединитель болтовой 4СБ-2-100 (70-120) | zeta11042 ЗЭТАРУС (Завод электротехнической арматуры)

Соединитель болтовой 4СБ-2-100 (70-120) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажно-маслопропитанной или пластиковой изоляцией до 10 кВ. Артикул zeta11042 используется там, где важна герметичность, механическая прочность и устойчивость к воздействию среды.

Назначение и область применения

Соединитель болтовой 4СБ-2-100 (70-120) применяется для создания ответвления или соединения силовых кабелей с изоляцией до 10 кВ. Подходит для работы с жилами из меди и алюминия сечением 70–120 мм2. Часто используется в распределительных устройствах, кабельных муфтах, подстанциях, на воздушных линиях и внутри зданий при необходимости замены участка кабеля.

Технические характеристики

• Тип: болтовой соединитель
• Номинальное сечение: 70–120 мм2 (для меди и алюминия)
• Номинальное напряжение: до 10 кВ
• Номинальный ток: 1 А (указано как справочное значение; фактический ток зависит от материала и температурного режима)
• Количество болтов: 4
• Материал корпуса: алюминий
• Проводящий элемент: алюминий
• Покрытие: гальваническое (защита от коррозии)
• Болты: с срывной головкой - автоматически прекращают затяжку при достижении заданного момента

Совместимость и монтаж

Соединитель болтовой 4СБ-2-100 (70-120) совместим с кабелями, имеющими бумажно-маслопропитанную или полиэтиленовую изоляцию. Для установки требуется зачистить жилу на длину, соответствующую глубине контактной камеры, и вставить её в эксцентриковое отверстие. После этого закручиваются четыре алюминиевых болта с срывными головками. Момент затяжки контролируется самим болтом - он сломается при правильном усилии, что предотвращает переутяжку или недостаточное прилегание.

Не допускается использование с кабелями, имеющими металлическую броню, требующую заземления через корпус - данный соединитель не имеет функции заземления.

Безопасность и стандарты

Соединитель болтовой 4СБ-2-100 (70-120) соответствует требованиям ГОСТ Р 50890 и внутренним нормам ЗЭТАРУС. Применение гальванического покрытия повышает долговечность в условиях повышенной влажности. Конструкция исключает риск возникновения тепловых точек благодаря равномерному распределению давления на жилу.

Преимущества

• Монолитная перегородка между жилами препятствует перетеканию масла в кабелях с бумажной изоляцией - сохраняет герметичность и продлевает срок службы.
• Эксцентриковое отверстие позволяет плотно прижать жилу даже при небольшом допуске по диаметру провода.
• Алюминиевые болты снижают вероятность электрохимической коррозии при контакте с алюминиевой жилой.
• Срывная головка гарантирует одинаковое качество сборки вне зависимости от квалификации монтажника.

Ограничения применения

• Не для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможен выход из строя или плохой контакт.
• Не предназначен для кабелей с бронированной оболочкой, требующих заземления корпуса.
• Не рассчитан на частые демонтажи - после первого монтажа срывные болты нельзя использовать повторно.
• Не следует применять в местах постоянного погружения в воду - хотя есть гальваническое покрытие, степень защиты IP не указана и не гарантирована.

Примеры использования

• Соединение двух участков кабеля КВВГ 3×120 на подземной трассе.
• Обходной переход в распределительном пункте при ремонте поврежденного кабеля.
• Подключение кабеля от трансформатора к ящику коммутации с бумажной изоляцией.
• Строительство новых ЛЭП 6–10 кВ в районах с высокой влажностью.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения жилы заявленным значениям - 70–120 мм2. Убедитесь, что изоляция полностью удалена до начала контактной области.
• Используйте только специализированный моментный ключ для первичной затяжки, чтобы не повредить болты перед их срывом.
• При работе с многожильными алюминиевыми проводами используйте наконечники - они лучше фиксируются в эксцентриковом отверстии.
• Проверяйте целостность срывных головок после окончательной сборки - если головка не сломана, значит, усилие было недостаточно.
• Соединитель болтовой 4СБ-2-100 (70-120) от ЗЭТАРУС - изделие одноразового использования. Не пытайтесь восстановить снятый болт.
