Соединитель полосы и проволоки крестовой (250) | 5312906 OBO Bettermann

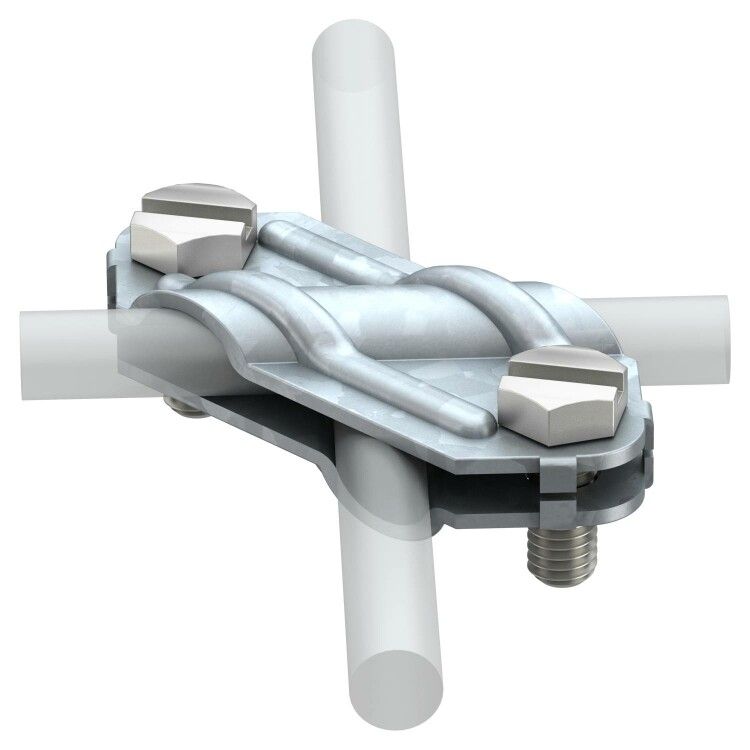

Соединитель крестовой для полосы и проволоки d8-10 250 мм от OBO BETTERMANN (артикул 5312906) предназначен для надёжного механического и электрического соединения круглой проволоки с плоской полосой в системах молниезащиты. Устройство выполнено из оцинкованной стали и рассчитано на работу в условиях открытой установки.

Назначение и область применения

Соединитель крестовой для полосы и проволоки d8-10 250 мм используется исключительно в системах молниезащиты зданий и сооружений. Он обеспечивает постоянный электрический контакт между вертикальными токоотводами (круглая проволока Ø8–10 мм) и горизонтальными проводниками (плоская полоса шириной до 30 мм). Применяется при монтаже внешних контуров молниезащиты, например, на кровле, фасаде или на вышках.

Технические характеристики

• Тип соединителя: Х-образный крестовой - позволяет пересекать два проводника под углом 90°
• Соединяемые проводники: круглая проволока Ø8–10 мм и плоская полоса до 30 мм
• Длина: 250 мм - определяет расстояние между точками крепления к проводникам
• Материал: сталь - обеспечивает высокую прочность и устойчивость к механическим нагрузкам
• Покрытие: горячее цинкование - защищает от коррозии в агрессивных средах, включая влажную атмосферу и морской воздух
• Тип крепежа: винт с шестигранной головкой - позволяет затягивать соединение гаечным ключом, обеспечивая плотный контакт

Совместимость и монтаж

Соединитель крестовой для полосы и проволоки d8-10 250 мм совместим с проводниками системы молниезащиты, соответствующими ГОСТ 34347. Для монтажа:

• Разместите соединитель так, чтобы одна ветвь прилегала к полосе, другая - к проволоке
• Закрепите винтом с шестигранной головкой через предварительно просверленные отверстия в проводнике
• Не используйте болты других типов - винт в комплекте специально подобран по моменту затяжки и материалу
• Убедитесь, что поверхности проводников чистые и свободны от оксидов перед установкой

Безопасность и стандарты

Соединитель крестовой для полосы и проволоки d8-10 250 мм соответствует требованиям IEC 62305 и ГОСТ 34347 для систем молниезащиты. Горячее цинкование гарантирует долговременную коррозионную стойкость, необходимую для работы в течение всего срока службы объекта. Соединение сохраняет электрическую проводимость даже после многократных импульсов молнии.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Защита от коррозии - горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с обычным покрытием
• Простота монтажа - один винт, доступная затяжка ключом
• Электрическая надёжность - гарантированный контакт при прохождении токов молнии
• Совместимость с продукцией OBO BETTERMANN - легко интегрируется в существующие системы

Ограничения применения

• Не применяется для внутренней электропроводки - предназначен только для молниезащиты
• Не подходит для проводников диаметром менее 8 мм или более 10 мм - возможна потеря контакта
• Не рекомендовано использование в агрессивных химических средах (например, рядом с промышленными выбросами серы) - даже оцинкованная сталь может подвергаться эрозии
• Не заменяет сварку - при необходимости повышенной надёжности (например, на энергообъектах) требуется дополнительная сварка соединения

Примеры использования

• Соединение вертикального токоотвода (проволока Ø10 мм) с горизонтальным проводником (полоса 30×3 мм) на крыше здания
• Пересечение двух уровней молниезащиты: основной контур и дополнительный на парапете
• Присоединение токоотвода к металлической кровельной системе через полосу-проводник
• Монтаж на башне связи, где требуются пересечения проводников под прямым углом

Практические советы

• При использовании с полосой шириной 30 мм убедитесь, что её края не задевают элементы крепления - возможен риск повреждения покрытия
• Проверьте глубину сверления отверстий: они должны быть чуть меньше длины винта, чтобы он полностью вошёл в проводник
• После монтажа проверьте контакт мультиметром - сопротивление должно быть ниже 0,1 Ом
• При работе в сильном ветре закрепляйте соединитель сразу после установки - длинная форма (250 мм) создаёт парусность
• Артикул 5312906 - единственный номер для заказа этого изделия в каталоге OBO BETTERMANN; другие аналоги не обеспечивают ту же степень защиты и совместимости
