Соединительный фланец CLP 100х200 IEK (ИЭК) CLP1CF-100-200

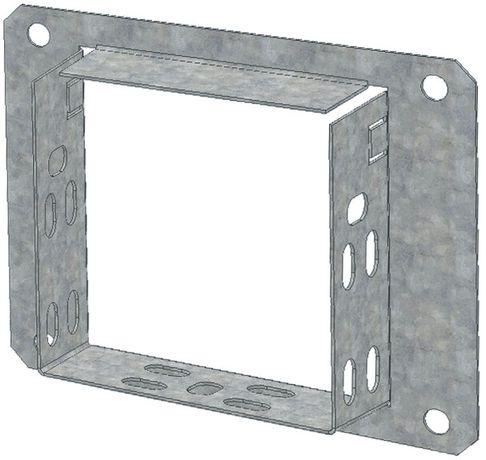

Фланец соединительный 100х200 от IEK (ИЭК), артикул clp1cf-100-200, предназначен для надёжного соединения проволочных лотков и ввода кабельной трассы через стену, потолок или корпус оборудования. Изделие выполнено из оцинкованной стали и соответствует ГОСТ 14918-80.

Назначение и область применения

Фланец соединительный 100х200 используется для стыковки участков проволочного лотка, а также для вывода кабельной трассы наружу - например, через бетонную стену, перекрытие или корпус электрооборудования. Применяется в системах кабельного хозяйства промышленных объектов, где требуется жесткая фиксация и герметичность соединений. Подходит для монтажа в помещениях с высокой влажностью, на улице или в технологических зонах с возможным воздействием механических нагрузок.

Технические характеристики

• Размеры: 100 × 200 мм
• Высота: 200 мм
• Тип соединения: винтовой - позволяет собирать конструкцию болтами без сварки
• Материал: сталь
• Толщина материала: 1 мм
• Защитное покрытие: горячее цинкование - обеспечивает долговечную защиту от коррозии
• Исполнение: стыковая пластина - предназначена для соединения двух лотков по торцу
• Диапазон рабочих температур: от -60 до +60 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Фланец соединительный 100х200 совместим с проволочными лотками серии CLP от IEK, имеющими аналогичные габариты. Для установки используются болты M6–M8 (не входят в комплект). Монтаж выполняется путём выравнивания торцов лотков, плотного прилегания фланца и затяжки болтов равномерно по всем углам. Учитывайте посадочные отверстия - они расположены по периметру, шаг соответствует стандартному креплению лотков.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует параметры соединительных элементов для кабельных лотков. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в условиях повышенной влажности и агрессивной среды. Температурный диапазон (-60…+60 C) позволяет применять фланец в холодильных камерах, на открытых площадках и в неотапливаемых производственных зонах.

Преимущества

• Увеличенная толщина цинкового слоя (10–20 мкм) по сравнению с гальванизацией - выше стойкость к повреждениям при монтаже
• Жёсткая стыковая конструкция исключает прогиб и смещение лотков под весом кабелей
• Не требует сварки - снижает время монтажа и риск деформации металла
• Поддерживает срок службы до 20 лет даже в агрессивных условиях

Ограничения применения

• Не предназначен для использования в качестве опорного элемента - не рассчитан на вертикальные нагрузки без лотка
• Не рекомендуется для применения в средах с постоянным контактом с кислотами, щелочами или солями морской воды - цинк может разрушаться быстрее
• Не заменяет герметизирующие устройства; при необходимости защиты от влаги/пыли следует использовать дополнительные уплотнители

Примеры использования

• Ввод кабельной трассы в распределительный шкаф снизу
• Переход между двумя секциями проволочного лотка на потолке цеха
• Соединение лотка с проходом через бетонную стену в подстанции
• Обустройство кабельных маршрутов на холодном складе или наружной эстакаде

Практические советы

• Проверьте внутренний диаметр лотка перед монтажом - он должен точно совпадать с размером фланца (100×200 мм)
• Затягивайте болты по диагонали, чтобы избежать перекоса и неравномерного давления
• При монтаже в сыром помещении используйте антикоррозийную смазку на резьбу болтов
• Фланец можно комбинировать с другими элементами серии CLP - переходниками, уголками и заглушками
• Не применяйте фланец в качестве основания для тяжёлых устройств - он не рассчитан на точечные нагрузки
